Припливно-витяжна вентиляція в приватному будинку: як влаштована

Багато хто вважає, що вентиляція приватного будинку створюється періодично відкритими кватирками і вхідними дверима. Це не так. Природне провітрювання кімнат справляється тільки з частиною проблеми. Так і в холодну пору року відкриті кватирки цілодобово ніхто залишати не буде. Забезпечити повноцінну циркуляцію повітряних мас здатна тільки примусова вентиляція. Особливо вона актуальна для кухні, ванної кімнати, санвузли, підвального приміщення. Мало хто з мешканців приватного сектору хоче нести витрати на придбання дорогого обладнання. Але якщо маленький флігель ще можна забезпечити природною вентиляцією, то у великому будинку без будівництва примусової вентиляції не обійтися.

Припливно витяжна вентиляція в приватному будинку: як влаштована

Система примусової вентиляції приватного будинку облаштовується чотирма способами:

  • витяжна система;
  • припливна система;
  • припливно-витяжна система;
  • припливно-витяжна система з рекуперацією тепла.

Зміст

  • 1 З витяжною системою ефективність вентиляції зросте
  • 2 Знайомимося з припливною системою
  • 3 Комбінована припливно-витяжна система
  • 4 Що таке припливно-витяжна система з рекуперацією тепла?
  • 5 Точний розрахунок – запорука ефективності системи
    • 5.1 Обсяг повітря
    • 5.2 Діаметр вентиляційних каналів
    • 5.3 Інші особливості каналів
    • 5.4 Вентилятор
    • 5.5 Припливні пристрої
    • 5.6 Потужність нагрівача
    • 5.7 Електроенергія
  • 6 Порядок встановлення обладнання
  • 7 Встановлюємо обладнання припливно-примусової системи
  • 8 Встановлюємо самостійно повітроводи
  • 9 чи Потрібна вентиляція в дерев’яному будинку?

З витяжною системою ефективність вентиляції зросте

Принцип роботи витяжної системи полягає в примусовому видаленні повітря з кімнат будинку на вулицю. Разом з повітрям йде зайва волога, різні запахи, відходи згоряння газу.

Пристрій в будинку тільки витяжної вентиляції недоцільно, так як вона створює розріджене повітря. З-за цього з’являється циркуляція повітря крізь щілини вікон і дверей. Тому до витяжної системи необхідно додавати припливну вентиляцію.

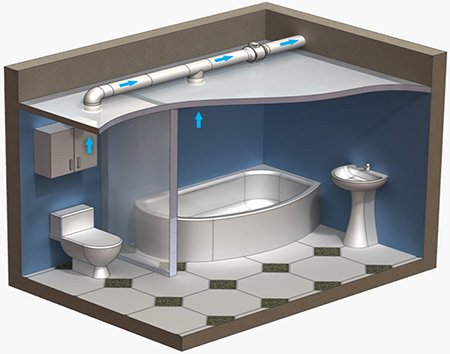

Якщо кімнати будинку з підвищеною вологістю мають канали природної вентиляції, їх можна доукомплектувати витяжною системою. Обладнання встановлюють за декоративними решітками вентиляційних каналів. Витяжний вентилятор лопатями збільшує швидкість потоку повітря, що видаляється з кімнати через вентиляційну трубу.

Припливно витяжна вентиляція в приватному будинку: як влаштована

Сучасний виробник пропонує споживачеві складні пристрої, але таке обладнання коштує дорого. Дешеві вентилятори працюють від ручного регулювання, що не завжди зручно, так як потрібна постійна присутність людини. Оптимальним варіантом устаткування є вентилятори, укомплектовані датчиком вологості і присутності людини. Їх робота зменшує витрату електроенергії, не зменшуючи ефективність системи. Головне – правильно підібрати вентилятор по продуктивності. Надто потужне обладнання буде пересушувати повітря, що негативно позначиться на здоров’ї людини.

Припливно витяжна вентиляція в приватному будинку: як влаштована

Різновиди вентиляторів для ванної

Знайомимося з припливною системою

Припливна вентиляція сприяє надходженню свіжого повітря з вулиці в приміщення. Забезпечити повноцінний приплив повітря допомагають встановлені у вікнах вентилятори. З дому повітря йде через відчинені вхідні двері та віконні щілини. Якщо вентилятор вимкнений, повітряний клапан перекриває вхід повітряного потоку.

Ефективність припливної системи залежить від продуктивності вентилятора. Параметри обладнання можна дізнатися з інструкції заводу виробника. А вирахувати необхідну продуктивність можна за формулою 3 куб. м/год х 1 кв. м. Наприклад, для кімнати площею 20 кв. м підійде вентилятор, продуктивністю 60 куб. м/год.

Припливно витяжна вентиляція в приватному будинку: як влаштована

Проблеми, з якими стикається людина при виборі вентилятора – високий рівень шуму, велике енергоспоживання від постійної роботи. Та й зовнішній вигляд інтер’єру залишає бажати кращого. На сучасному ринку з’явилися безшумні моделі, обладнані фільтром. Він перешкоджає проникненню в приміщення комах, алергенів, пилу. Але фільтри вимагають регулярної заміни. Всередині них з часом розвиваються шкідливі мікроорганізми.

Особливість припливної системи полягає в тому, що вона сама не здатна забезпечити повноцінну циркуляцію повітря приміщення, особливо під час літнього періоду. Вона добре працює спільно з витяжною системою.

Комбінована припливно-витяжна система

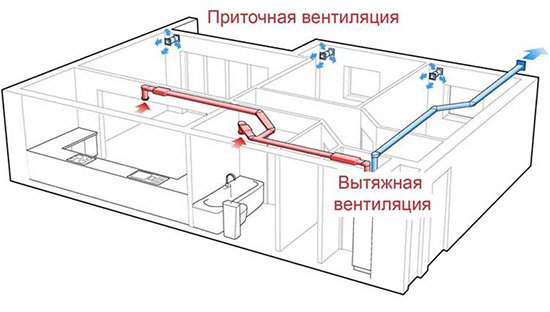

Припливно-витяжна система є самою продуктивною. Вона одночасно видаляє з дому поганий повітря і нагнітає свіже. Зазвичай таку вентиляцію облаштовують двома способами:

  • Робота найпростішої системи полягає в змішуванні повітря. Вентилятор високими оборотами подає через вентиляційний отвір свіже повітря з вулиці. Повітряні маси змішуються і йдуть через вентиляційний клапан. На вулиці стоїть витяжна труба для виходу повітря. Вентилятори встановлюють в стіні під стелею або на самій стелі.Припливно витяжна вентиляція в приватному будинку: як влаштована
  • Другий спосіб заснований на витіснення брудного повітря свіжим. Для такої системи низькообертові вентилятори встановлюються в нижній частині кімнат. На вулиці встановлюється витяжна труба, під’єднана каналами до витяжним клапанів, встановленим у верхній частині кімнати. Вентилятор нагнітає свіже повітря з вулиці. Тепле повітря піднімається вгору, витісняючи через клапан брудне повітря. Такий спосіб добре підходить для дому з високою стелею. Уникнути різниці між вуличним і внутрішнім тиском допомагає однакова продуктивність обладнання обох систем. Щоб поганий запах не потрапив з кухні в інші кімнати, створюють область надлишкового тиску. Для цього потужність припливної вентиляції роблять більше, ніж витяжною.
  • Що таке припливно-витяжна система з рекуперацією тепла?

    Ефективною системою є вентиляція з рекуперацією тепла. Взимку надійшов з вулиці повітря збільшує тепловтрати приміщення. Монтаж в припливно-витяжну систему рекуператора-теплообмінника зменшує втрату тепла через вентиляційні канали до 25%.

    Пристрій теплообмінника складається з припливного і витяжного каналу. Всередині вони не пов’язані між собою однією камерою. Надійшов з вулиці холодне повітря спочатку потрапляє в теплообмінник, де в другій камері знаходиться тепле повітря з приміщення. Холодне повітря нагрівається від теплого, не змішуючись з ним, після чого направляється в будинок. А брудний повітря з будинку, віддавши тепло, йде через вентиляційну трубу. Деякі моделі блоків з обладнуються теплообмінниками зволожувачем повітря і фільтрами.

    Припливно витяжна вентиляція в приватному будинку: як влаштована

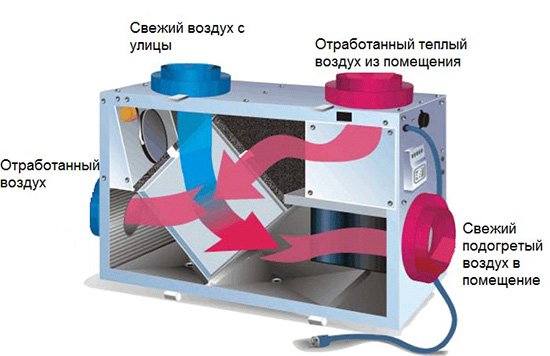

    Схема вентиляції з рекуперацією

    Установка обладнання не обійдеться одними вентиляторами і вентиляційними отворами. Складний монтаж теплообмінника зробити своїми руками дуже важко. Крім того він вимагає регулярного техобслуговування.

    Точний розрахунок – запорука ефективності системи

    Перед тим як почати монтаж системи своїми руками, потрібно зробити багато розрахунків. Після чого складається детальна схема розташування обладнання та вентиляційних каналів. Але про все по порядку.

    Обсяг повітря

    Стандартний показник продуктивності вентиляційних систем для приватних будинків становить 1000-2000 куб. м/год. Існують норми СНиП, за якими розраховують об’єм повітря за кількістю людей, площі і висоти приміщення, кількості повітря поглинається однією людиною.

    Виходячи з того, що доросла людина в середньому поглинає 30 куб. м/год повітря, зробимо розрахунок обміну повітря за кількістю людей. Якщо в кімнаті знаходиться 3 людини, їм необхідний обмін 30 куб. м/год х 3 = 90 куб. м/год.

    Припливно витяжна вентиляція в приватному будинку: як влаштована

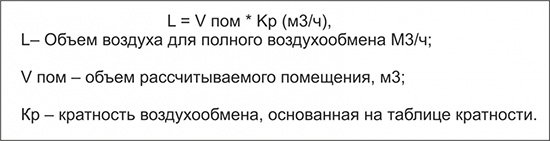

    Розрахунок по площі і висоті приміщення приватного будинку можна зробити наступним чином: площа кімнати помножити на висоту стелі, одержаний результат помножити на значення кратності (для приватного будинку цей показник дорівнює 1).

    Наприклад, для кімнати площею 20 м, висотою стелі 2,5 м обмін повітря дорівнює 20х2,5х1=50 куб. м/год.

    Зазвичай роблять розрахунок, керуючись нормами СНиП по специфіці приміщень:

    • дитяча кімната, спальня і вітальня – 3 куб. м на 1 кв. м;
    • кухня – 90 куб. м/год;
    • суміщений санвузол – 35 куб. м/год;
    • туалет – 30 куб. м/год;
    • ванна кімната – 25 куб. м/год.

    Всі норми розроблені з запасом. На практиці багато показники мають менше значення.

    Діаметр вентиляційних каналів

    Перетин труби каналу для приватного будинку становить 54 мм на 1 м простору. При будівництві дотримуються наступних розрахунків діаметра каналу:

    • для цілодобової роботи системи з малопотужними вентиляторами – 100 мм;
    • періодична робота системи середньої і малої потужності – 125 мм;
    • рідкісна робота системи. Вентиляцію вмикають на короткий час один раз на добу – 150 мм.

    Інші особливості каналів

    Існують інші фактори, що перешкоджають вільному проходженню повітряного потоку:

    • вентилятор втрачає до 9% потужності гофрованих трубах. Краще зробити повітропровід з круглої труби з гладкими стінками;
    • кожен поворот воздуховода на 90о забирає до 3% потужності вентилятора. Розроблена схема повинна містити мінімум поворотів;
    • втрати від шумопоглотителей і фільтрів вказані в інструкції до обладнання.

    Вентилятор

    Продуктивність вентилятора повинна забезпечити повітрообмін 3 куб. м/год на 1 кв. м житлової кімнати.

    Припливні пристрої

    Їх продуктивність повинна збігатися з продуктивністю витяжної вентиляції. Інакше зайве навантаження на вентилятори знизить ефективність системи. Дані продуктивності припливних пристроїв можна дізнатися з інструкції заводу виробника.

    Потужність нагрівача

    Калорифер встановлюють біля входу припливної вентиляції, щоб підігрівати надходить з вулиці холодне повітря взимку. Визначити температуру нагрітого калорифером повітря можна наступним розрахунком: потужність нагрівача розділити на витрату повітря і результат помножити на 2.98. Наприклад, 3000 Вт : 200 куб. м/год х 2.98 = 44оС. Отже, нагрівач 3000 Вт максимально прогріє повітря до 44оС. Якщо на вулиці, припустимо -15оС, то в приміщення через калорифер пройде повітря температурою 44 -15 = 29 оС.

    Електроенергія

    Витрата електроенергії легко підрахувати по потужності електрообладнання, позначеної в паспортних даних, і тривалості його роботи за добу.

    Порядок встановлення обладнання

    Монтаж вузлів і обладнання припливно-витяжної вентиляції виконують після оздоблювальних робіт, але перед установкою стелі. Схема монтажу вузлів включає:

    • забірний клапан;
    • очищаючий фільтр повітря;
    • калорифер;
    • теплообмінний блок – рекуператор;
    • кондиціонер встановлюють на системі подачі для зменшення шляху руху холодного повітря по трубах;
    • якщо потрібно, монтують зволожувач і вентилятор подає канал;
    • на потужну припливну вентиляцію монтують шумопоглинач.

    При бажанні автоматизувати домашню вентиляцію, встановлюють блок автоматики.

    Встановлюємо обладнання припливно-примусової системи

    Зробити приплив свіжого повітря своїми руками можна з допомогою припливного клапана, обладнаного вентилятором:

  • Для його монтажу в зовнішній стіні пробивають отвір. Можна навіть поруч з вікном на висоті 1,9 м.
  • В отвір вставляють трубу. До неї кріплять вентилятор і закривають зовнішню сторону декоративною решіткою.
  • З внутрішньої сторони труби встановлюють фільтр, шумопоглинач, електронагрівач.
  • Припливно витяжна вентиляція в приватному будинку: як влаштована

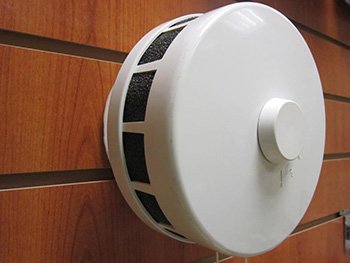

    Встановлено припливне повітряний клапан

    Виходячи з припливного клапана, повітря безпосередньо потрапляє в приміщення або направляється по воздуховодам в інші кімнати будинку. Для розподілу повітря по всьому будинку, до клапана під’єднують повітроводи з декоративною решіткою на виході.

    Самостійно встановлюємо повітроводи

    Монтаж повітроводів своїми руками починаєте від припливного клапана і за складеною схемою розводьте по всіх кімнатах будинку. Має вийти два канали: один для подачі чистого повітря, другий для відведення брудної повітря з приміщення в рекуператор. Від теплообмінника прокладаєте повітропровід до вентиляційної труби, встановленої на вулиці.

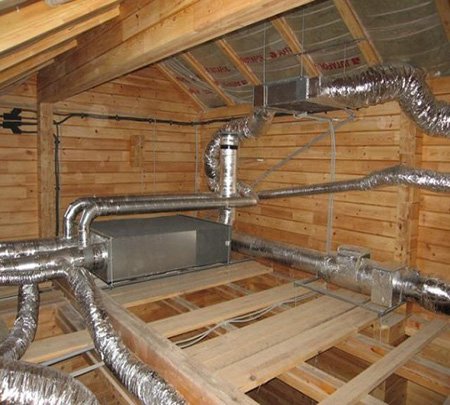

    Всі повітроводи кріпите під стелею або на горищі, з’єднуючи між собою фланцями з ущільнювачем. Під стелею труби фіксуєте спеціальними хомутами. Першу трубу вставляєте в пробитий в стіні отвір під стелею. Відразу біля стіни кріпите трубу хомутом до стелі. Наступний хомут встановлюєте через 1,5 -2 м. Якщо труби виготовлені як готові секції, то встановлення хомутів потрібно на обох краях секції. Горизонтальні повітроводи обладнайте додатковими вентиляторами для кращого руху повітря.

    Припливно витяжна вентиляція в приватному будинку: як влаштована

    Чи потрібна вентиляція в дерев’яному будинку?

    Власники приватного дерев’яного будинку вважають, що їм припливно-примусову вентиляцію встановлювати не обов’язково, адже деревина є природним, суто екологічним матеріалом. Але ці правила діють для старого дерев’яного будови з російською піччю. У такому будинку сама піч виконувала роль вентиляційної шахти.

    Пристрій сучасного дерев’яного будинку сильно відрізняється. Він збудований із клеєного дерев’яного бруса без єдиної щілинки. Встановлені герметичні вікна та двері. Іншим словом, людина має дерев’яну коробку з застійним повітрям. З цього випливає висновок, що припливно-примусову вентиляцію в дерев’яний будинок треба зробити обов’язково.

    Встановивши припливно-витяжну вентиляцію в кам’яний чи дерев’яний будинок, власник назавжди позбавиться від поганого повітря, що негативно впливає на здоров’я та настрій.
