Традиційна система опалення будинку виглядає таким чином: газовий або електричний котел нагріває теплоносій – воду, антифриз, теплоносій переміщується по трубах і радіаторів, охолоджується, віддаючи тепло повітрю в приміщенні, і повертається назад. Для роботи потрібно джерело енергії – електричний струм, що спалюється паливо, яке і становить основну статтю витрат.

Принцип роботи теплового насоса для опалення будинку: відгуки, фото і відео

Вибираємо тепловий насос

Але джерелом енергії може послужити і вода, і повітря, і ґрунт.

Принцип роботи пристрою

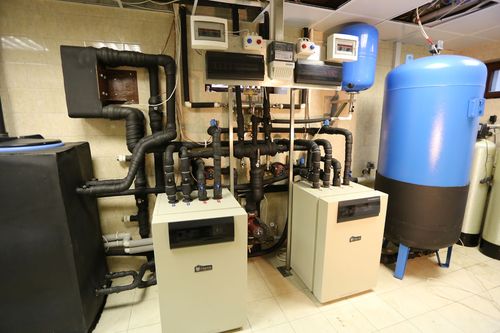

Тепловий насос – це апарат, який переносить теплову енергію від об’єкта з низькою температурою до об’єкта з високою температурою – споживачеві. На фото – модель апарату.

Принцип роботи такий: по зовнішньому контуру протікає незамерзаюча рідина. Під час циркуляції рідина нагрівається і, проходячи через випарник – другий контур в апараті, віддає тепло холодоагенту. Останній при цьому нагрівається приблизно на 4-7 градусів. Потім охолоджена рідина – «розсіл», повертається в контур для нового циклу.

Принцип роботи теплового насоса для опалення будинку: відгуки, фото і відео

У контурі апарату нагріте до газоподібного стану холодоагент піддається стиску компресором і переміщується до конденсатора, де охолоджується і повертається до випарника.

Конденсатор передає тепло носія у внутрішній контур – систему опалення в будинку.

Згідно з відгуками на 1 кВт потужності теплового насоса припадає 4 кВт тепла, що виділяється. В залежності від моделі апарата і умов експлуатації останній може обслуговувати і традиційну – радіаторну систему, і рекомендовану – «тепла» підлога.

Принцип роботи теплового насоса для опалення будинку: відгуки, фото і відео

Переваги і недоліки

  • Економічність – система вимагає початкових капіталовкладень по установці, укладанні контуру, налагоджувальних робіт і так далі. Надалі пристрою для самообслуговування потрібно від 0,2 до 0,35 кВт в годину – це єдиний вид витрат, з яким стикається власник.
  • Обслуговування – мінімальне і не вимагає умінь, що здобуло безліч позитивних відгуків.
  • Робота в режимі охолодження – якщо взимку система працює в режимі опалення, то влітку допускається використання в якості кондиціонера. Для цього замість радіаторів або «теплої» підлоги підключається «холодний» стеля.
  • Екологічність – самий щадний по відношенню до навколишнього середовища спосіб опалення будинку.
  • Пожежна безпека – цей параметр системи вище, ніж у всіх можливих опалювальних систем.
  • Компактність – за розмірами апарат порівняємо з холодильником, рівень шуму аналогічний.
  • Окупність – в середньому становить близько шести років. Чим більше площа обігріву будинку, тим швидше устаткування себе окупить.
  • Принцип роботи теплового насоса для опалення будинку: відгуки, фото і відео

    До недоліків системи відноситься первісна вартість апаратів і складність установки.

    Класифікація по джерелу тепла

    Тепловий насос забезпечує передачу енергії з трьох джерел кількома різними способами.

    Геотермальний – об’єктами переносу теплової енергії виступають наземні або грунтові води, або земля.

    • Горизонтальний – найбільш поширена модифікація. Труби зовнішнього контуру – поліетиленові, розташовуються в горизонтальних каналах на глибині від 0,7 до 1, 2 м або більше – нижче рівня замерзання. Рекомендується використовувати земельну ділянку з підвищеною вологістю. Для укладання контуру необхідна достатня площа: ККД системи становить 50-60 Вт від 1 м труби в глиняних ґрунтах і 30-40 Вт – в піщаних. Труба розміщується не прямолінійно, так що підсумок виходить далеко не настільки значний: теплового насосу з потужністю 10 кВт необхідний ділянку землі розміром 20*20 м. На фото – труба, розміщена методом «змійка».

    Принцип роботи теплового насоса для опалення будинку: відгуки, фото і відео

    • Вертикальний – якщо площа земельної ділянки вкрай обмежена, або, наприклад, являє собою гарний сад, то труби встановлюються в вертикальні свердловини глибиною до 200 м. Бурити більш глибоку свердловину невигідно – кілька дрібних забезпечать той же результат з меншими витратами. Продуктивність приблизно така ж, як і в першому варіанті: 50-60 кВт на 1 м труби. Такий спосіб підвищує вартість установки, так як пов’язаний з бурильними роботами і вимагає монтажу потужного циркуляційного насоса.
    • Водний – зовнішній контур поміщається у водоймище – озеро, ставок, річку, нижче рівня замерзання – не менш ніж на 2 м. ККД трохи нижче: в середньому 1 м труби забезпечує 30 Вт тепла. Це самий економічний варіант, але реалізується тільки у випадку близькості відповідного водойми.
    • Прямий обмін – передбачає укладання мідних труб – вертикально, під кутом або горизонтально, по яких подається холодоагент, а не «розсіл». В цьому випадку відбувається прямий тепловий обмін через стінки труби. Система опалення прямого обміну більш надійна і ефективна і вимагає меншої площі для укладання контуру. На фото – мідна труба в свердловині.

    Всі перераховані вище види відносяться до типу замкнутого циклу, тобто незамерзаюча рідина або холодоагент рухаються по замкнутому контуру. Існують варіанти, в яких використовується вода, вільно тече по трубах і возвращающаяся в землю. Реалізація цього методу можлива тільки в тому випадку, якщо використання грунтових вод не заборонено.

    • Повітряний – джерелом тепла виступає повітря. У середніх широтах він застосовується рідко, так як при температурі нижче 15 градусів морозу тепловий насос діяти не може. Більш раціонально використовувати змішані системи.

    Внутрішній контур

    В якості теплоносія в житлових будинках використовується вода. Теплові насоси забезпечують нагрівання води в діапазоні від 35 до 50 градусів.

    • Радіаторна система – використовується, якщо температура нагріву води досягає 50 градусів. При цьому батареї повинні бути виконані із сталі або алюмінію, так як цей матеріал легше проводить тепло. Чавунні радіатори нагріватися належною мірою не будуть.

    Принцип роботи теплового насоса для опалення будинку: відгуки, фото і відео

    • «Тепла підлога» – для роботи системи опалення будинку досить нагріву води до 35 градусів. Відгуки користувачів свідчать, що такий спосіб забезпечує комфортну температуру підлоги – 27 градусів, і більш швидкий прогрів приміщень, так як площа нагрівального елемента, тобто підлоги кімнати, значно більше, ніж радіатора.

    Встановлення теплового насоса вимагає участі фахівців навіть на самому першому етапі – планування та оцінки, так як потужність обладнання і конструкція системи залежить від дуже багатьох факторів: складу грунту, рельєфу ділянки, ступеня утеплення будинку, розташування водо – і газопровідних труб тощо.
