У приватних заміських будинках, які зазвичай неможливо підключити до централізованих каналах комунальних послуг, найчастіше застосовуються автономні системи опалення. Використання в якості теплового агрегату двоконтурного газового котла дозволяє вирішити відразу два завдання: забезпечити обігрів необхідних приміщень і забезпечити споживачів гарячою водою.
Зміст
Як влаштований газовий котел
Принцип роботи газового котла опалення в найбільш загальних рисах можна описати наступним чином: тепло, що утворюється за рахунок згоряння газу, що передається рідини, яка потім переміщається по системі опалення, нагріваючи приміщення.
В котлі двоконтурному циркулюють два типи рідин — теплоносій для опалення і сантехнічна вода для подачі до місць підключення роздавальних кранів.
Основні складові двоконтурного газового котла опалення
Схема будь-якого газового опалювального пристрою зазвичай передбачає наявність кількох основних вузлів:
- Пальник;
- Теплообмінник;
- Розширювальний бак;
- Газовий клапан;
- Система автоматики.
Специфіка двоконтурного котла часто передбачає деякі особливості його внутрішнього устрою. Так, наприклад, багато моделей оснащуються двома теплообмінниками, кожен з яких відповідає за підігрів «своєї» ділянки. Крім того, двоконтурний агрегат завжди має спеціальний триходовий клапан, який перемикає режими роботи (з опалення на гаряче водопостачання і навпаки).
Пальник
Це прямокутна конструкція з розташованими у певному порядку отворами, через які подається газ від розташованих знизу форсунок. В залежності від типу і продуктивності, газовий котел може оснащуватися двома видами пальників:
- Атмосферні. Газ подається в камеру згоряння виключно за рахунок тиску в магістралі. Така пальник працює практично безшумно і коштує дешевше, тому застосовується частіше, але її ККД зазвичай не перевищує 90%;
- Наддувні. Принцип її роботи іншій — повітря подається в камеру згоряння за допомогою вентилятора. Зазвичай такі пальники не вбудовуються всередину газового тракту, а встановлюються за допомогою спеціального зовнішнього підключення. Їх основні переваги — більш високий ККД і стійка робота при нестабільної подачі газу.
По можливості регулювання потужності пальника діляться на три класи:
- Одноступінчасті — полум’я завжди однаково горить. Зрозуміло, що це негативно позначається на терміні служби, так і на економічності приборва;
- Двоступеневі. Такі пальники трохи краще. Вони дозволяють використовувати агрегат в двох режимах: 50 і 100% потужності;
- Модульовані. Тут вбудована плавне схема регулювання потужності в широких межах. Газовий котел з такою пальником буде максимально економним і прослужить довше інших.

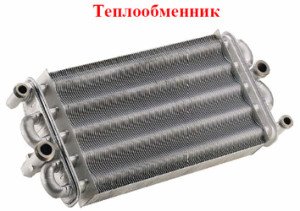

Теплообмінник
Як ми вже відзначали, двоконтурний котел може використовувати один або два теплообмінника.
Схема з двома теплообмінниками передбачає монтаж первинного пристрою у вигляді мідних труб з пластинчастим ребрами безпосередньо над пальником. Такий конструктивний принцип дозволяє передавати тепло газового полум’я безпосередньо теплоносію з максимальною ефективністю. Вторинний теплообмінник зазвичай виконується у вигляді набору тонких металевих пластин, проходячи через які проточна вода нагрівається від гарячого теплоносія.
Якщо ж в котлі опалення використовується єдиний теплообмінник, то він називається бітермічним і являє собою конструкцію з двох співвісних труб. По внутрішній трубі проходить сантехнічна вода, а зовнішня поверхня нагріває теплоносій.
Переваги підключення двох теплообмінників для двоконтурного котла досить очевидні:
- При виході з ладу вторинного теплообмінника газовий котел продовжує працювати в режимі опалення;
- Первинний теплообмінник не піддається надлишкової корозії через постійно змінного складу циркулюючої рідини;
- Монтаж вторинного теплообмінника при виході його з ладу значно простіше і дешевше, ніж заміна битермического цілком.
Розширювальний бак
При нагріванні теплоносія відбувається його розширення та збільшення обсягу. Зважаючи на це схема опалення повинна передбачати спеціальну ємність, в яку будуть відводитися надлишки рідини. Зазвичай потрібний розмір бачка можна оцінити як 10% від усього об’єму теплоносія в системі. Іноді може виникнути ситуація, коли вбудованого бачка не вистачить і доведеться монтаж зовнішнього.
Необхідно зазначити, що розрахунок ємності бачка ведеться тільки для системи опалення, тому для двоконтурного обладнання обсяг проточної води не враховується.
Газовий клапан
Наявність газового клапана – обов’язкова умова для підключення системи до магістрального газу. Він регулює ступінь подачі палива, а управляє ним схема автоматики. У разі будь-яких поломок подача газу в двоконтурний котел відразу ж вимикається.
Система автоматики

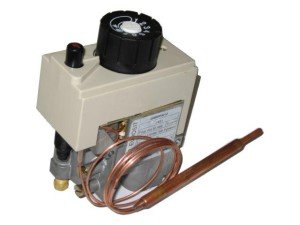

Автоматика котла Eurosit
Схема автоматичного регулювання режимів роботи двоконтурного теплового агрегату являє собою набір датчиків, які аналізують стан вузлів і місць підключення до вхідних і вихідних трасах, і виконавчого пристрою, що виробляє необхідні сигнали управління:
- Датчики температури (за їх показаннями регулюється модульований пальник);
- Датчики газового блоку — контролюють тиск у паливній магістралі;
- Датчики електропостачання — включають і вимикають котел при перебої з електрикою.
Для продовження терміну служби настійно рекомендується підключити прилад через стабілізатор.
- Засоби самодіагностики.
до меню ?
Робота газового котла
Двоконтурний газовий котел працює в режимі опалення і виробництва гарячої води.
В режимі опалення триходовий клапан не дозволяє теплоносію потрапляти у вторинний контур, тому він повністю йде в опалювальну магістраль через відповідні зв’язки.
Принцип роботи в режимі ГВП інший: триходовий клапан переходить у положення, в якому теплоносій потрапляє у вторинний теплообмінник нагріває воду. Вода подається до точок розбору під тиском від гідроакумулятора. Детально принцип роботи котла розглянуто на відео нижче:
до меню ?
Підключення двоконтурного котла
Двоконтурний котел може бути виконаний в підлоговому або настінному варіанті. Монтаж настінного агрегату дещо простіше: для нього не потрібно спеціально облаштовувати місце, а всі з’єднання виконуються аналогічно.
Перед тим як робити монтаж двоконтурного газового котла, необхідно замовити розробку проекту і погодити його з представниками наглядових служб. Після затвердження проекту роботи виконуються в такій послідовності:
На вхід в котел (в обратку) рекомендується встановити фільтр оберігає від попадання бруду.
Котел – найважливіша частина автономної системи опалення. Тому його установці необхідно приділити підвищену увагу. Правильне підключення двоконтурного газового котла – запорука його надійної і безаварійної роботи протягом усього терміну служби.
