Газовий конвектор – одна з різновидів автономних обігрівачів, призначених для опалення окремих приміщень. Функціонально він практично повністю ідентичний своєму більш поширеній електричному аналогу, але в якості джерела енергії в ньому використовується природний або скраплений газ.
Зміст
Як працює конвектор
Принцип роботи газового конвектора заснований на зміні властивостей газу при збільшенні його температури.

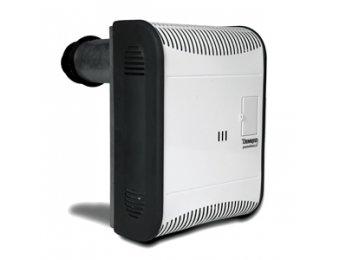

Змонтований газовий конвектор
Проходячи через теплообмінник конвектора, повітря нагрівається, стає легшим і піднімається вище, а на його місце приходять нові порції холодного повітря. Таке переміщення повітряних шарів називається конвекцією, звідси і походить назва приладу.
Внутрішньо будова та принцип дії цього обігрівача однозначно визначають спосіб його розміщення: конвектор краще всього встановити як можна нижче, тоді ефективність його роботи буде найбільшою.
Справа в тому, що самий холодний повітря, в силу своєї щільності і більшої ваги, завжди знаходиться внизу, і нагріватися при такій конфігурації він буде в першу чергу. На практиці газовий опалювальний агрегат найчастіше намагаються змонтувати під вікном, де тепловтрати зазвичай максимальні.

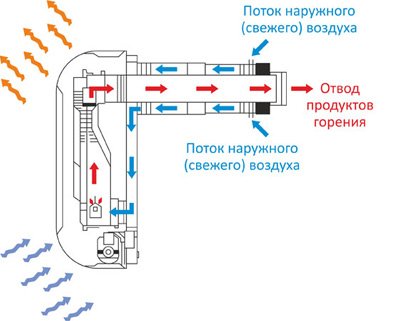

Принцип роботи газового конвектора
Газовий обігрівач часто комплектується тангенціальним вентилятором. Його установка допомагає збільшити швидкість подачі нагрітого повітря і помітно прискорити процес прогріву приміщення. Крім того, деякі дорогі моделі мають збільшену товщину стінок корпусу і тому здатні акумулювати значні обсяги тепла, а потім передавати його в навколишній простір за допомогою теплового випромінювання. Такі прилади об’єднують в собі переваги звичайних радіаторів і конвекторів і забезпечують найбільш високу якість опалення.
до меню ?
Пристрій газового конвектора
Газовий конвектор зазвичай складається з наступних комплектуючих:
- корпус;
- теплообмінник
- газова пальник;
- комбінований клапан;
- система відводу продуктів згоряння;
- термостат;
- система автоматики.
В залежності від типу і функціональності пристрою, деякі складові можуть бути виконані по-різному або взагалі бути відсутнім.
до меню ?
Корпус
Корпус газового конвектора має декоративні і захисні функції. Зазвичай він виконується з міцного металу, пофарбованого спеціальної термостійкою фарбою, яка здатна витримувати різкі перепади температур і оберігає поверхню від корозії. Усередині приладу під час його роботи постійно горить газ, тому кожух повинен надійно захищати інтер’єр приміщення від відкритого вогню. У нижній і верхній частині корпусу передбачаються спеціальні прорізи для циркуляції повітря.
до меню ?
Теплообмінник
Завдання теплообмінника – швидко і ефективно нагрівати повітря. Отже, він повинен мати максимальну площу зіткнення з повітряним потоком. Для цього його поверхню роблять як можна більш ребристою. Разом з тим, принцип роботи теплообмінника передбачає постійний розігрів від газового полум’я, тому його виробляють з жароміцної сталі або чавуну і покривають термостійким барвником.
до меню ?
Газова пальник

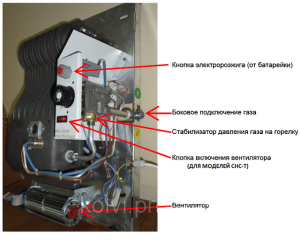

Основні складові елементи газового конвектора
Тепло для роботи газового конвектора утворюється в результаті спалювання газу в пальнику. Вона знаходиться всередині теплообмінника і зазвичай складається з двох частин: запального і основний. До запального пальника підводиться електрод, який розпалює її за допомогою електронного або пьезокерамического розряду. Якщо автоматика не заблокувала подачу газу через несправність яких-небудь вузлів системи, запалюється основний пальник.
до меню ?
Комбінований клапан
Установка комбінованого газового клапана забезпечує управління тиском газу, що подається в камеру згорання конвектора, в залежності від сигналів, вироблюваних системою автоматики або терморегулятором. Клапан відповідно збільшує, зменшує або зовсім припиняє подачу палива в конвектор.
до меню ?
Система димовідводу
Будь-які газові теплоагрегаты діляться на дві групи: з природною та примусовою тягою. Газовий конвектор також може бути влаштований по-різному:
- Прилади камінного типу забирають повітря з приміщення, а продукти згоряння виводяться у вертикальний димар, тобто їх принцип дії схожий на роботу звичайної печі.
- Парапетні обігрівачі більш екологічні і безпечні. Забір повітря і відведення димових газів в них здійснюється через коаксіальну трубу, яку прокладають через зовнішню стіну на вулицю. Тяга в цьому випадку підтримується вбудованим вентилятором.
Більшість що випускаються конвекторів працює за другою схемою, яка забезпечує більш просту установку і комфортне використання.
Труба димоходу виводиться горизонтально на відстань від 50 до 120 мм (в залежності від потужності конвектора і діаметра вихідного патрубка) і закривається ґратами, оберігає пристрій від потрапляння сторонніх предметів і задування полум’я.
до меню ?
Термостат
Газовий конвектор, як і будь-який сучасний обігрівач, може підтримувати задану температуру в приміщенні. Для цього служить термостат, який керує роботою газового клапана. Якщо потрібна температура вже досягнута, подача газу встановлюється на мінімальний рівень, достатній для її збереження.
до меню ?
Система автоматики
Вбудована автоматика аналізує показання датчиків і відстежує виникнення всіх нештатних ситуацій. Падіння тиску в газовій магістралі, припинення подачі повітря в камеру згоряння, поломка вентилятора газоходу, зрив полум’я та інші проблеми призводять до миттєвого відключення конвектора.
до меню ?
Особливості установки
Монтаж газового конвектора зазвичай не викликає серйозних труднощів. Головне завдання – забезпечити герметичність всіх з’єднань і правильно вирізати отвір у стіні для коаксіального димоходу. Зазвичай ця робота розбивається на кілька етапів:

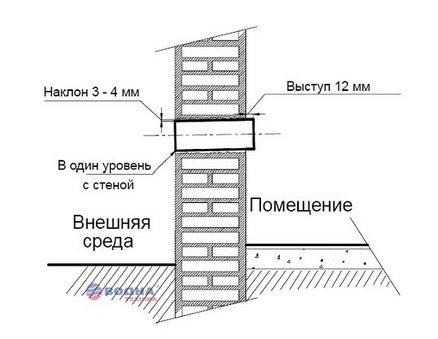

Діаметр цього отвору має бути трохи більше зовнішнього розміру самої труби, для того щоб в нього можна було закласти шар утеплювача.
Отвір має бути виконано з невеликим ухилом

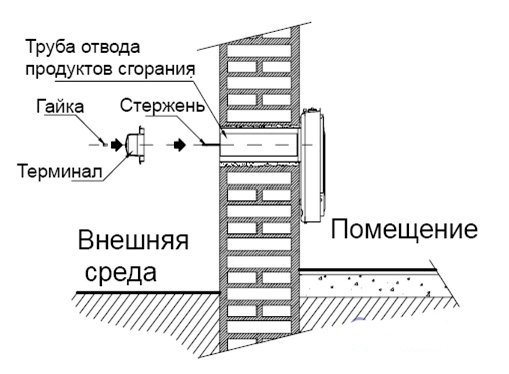

Установка труби відведення газів
Докладніше про те, як встановити газовий конвектор, дивіться на відео.
Газовий конвектор – хороший вибір для опалення приміщень, до яких підведено газопостачання. Його установка проста, не вимагає розведення труб і проведення складних розрахунків. При необхідності в періодичному короткочасному обігріві він може стати найкращим варіантом.
