Будь-які сучасні батареї, будь то алюмінієві, чавунні або біметалічні, поставляються з чотирма відкритими патрубками для підключення до магістралі опалення. У відповідності з конструктивними особливостями розведення вибирається схема з’єднання радіаторів з підведеними трубами, а що залишилися отвори закриваються заглушками або воздухоотводящими кранами.
У цій статті ми будемо вивчати можливі варіанти установки батарей і розповімо, яка схема краще з точки зору ефективності тепловіддачі.
Зміст
Діагональне підключення
Вважається, що найкращі результати роботи вашого радіатора можна отримати, використовуючи діагональне підключення. Для того щоб правильно реалізувати цей спосіб, потрібно під’єднати вхідну трубу до одного з верхніх входів, а обратку – до нижнього з протилежного краю. Тоді теплоносій буде циркулювати по оптимальному маршруту, захоплюючи найбільшу частину поверхні опалювального приладу.
Така комбінація є особливо ефективною, якщо радіатор складається з великої кількості (понад 10) секцій. Всі інші види з’єднань в цьому випадку будуть помітно програвати.
Тому діагональне з’єднання вважається еталонним, і всі виробники вказують параметри свого обладнання щодо цього варіанту пристрою опалення.
Діагональне підключення багатосекційні батареї
До недоліків даного способу можна віднести:
- велика витрата труб в системі;
- неможливість приховати комунікації в стіні або в коробі;
- складну геометрію розводки;
- незручний монтаж.
Застосовується діагональна схема в тих випадках, коли головною вимогою є максимальна тепловіддача, а міркування естетики і дизайну відходять на другий план. В силу неекономічність і складності розведення, в багатоповерхових будинках цей спосіб установки радіаторів практично не використовується.
до меню ?
Нижнє підключення
В протилежність діагонального, нижній спосіб підключення батарей не дозволяє оптимізувати систему опалення по продуктивності, але зате забезпечує можливість зробити радіатор практично непомітним.

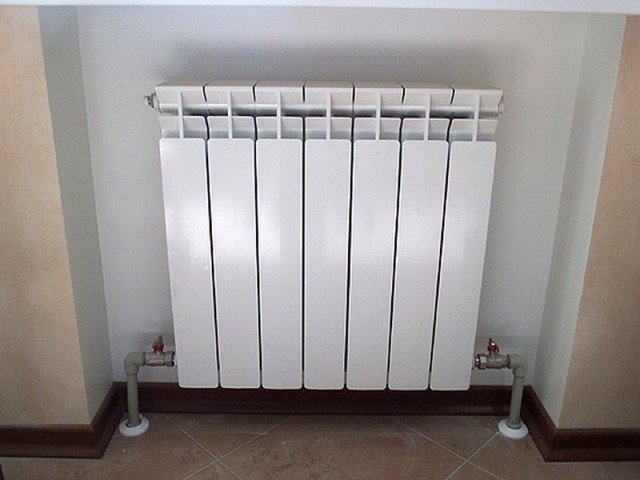

Нижнє підключення радіатора
Таке з’єднання (його іноді називають ленинградкой), в силу особливостей проходження теплоносія між вхідним і вихідним колектором, знижує ККД в системі на 10-15%. Причому настільки відчутними ці втрати стають лише в багатоквартирних будинках при великій довжині магістралі.
Якщо ви плануєте встановлювати радіатор у власному будинку (особливо одноповерховому), нижня схема підключення буде відмінним варіантом.
Верхня частина батареї прогрівається гірше нижній, особливо це стає помітним при засміченні або завоздушивания внутрішніх порожнин. У цих випадках потрібно чищення і видалення повітря за допомогою кранів Маєвського.
до меню ?
Бічна схема
Найчастіше радіатори системи опалення, особливо в багатоквартирних будинках, монтуються по бічній схемою. Її суть полягає в тому, що обидві магістралі підходять до батареї з одного боку.

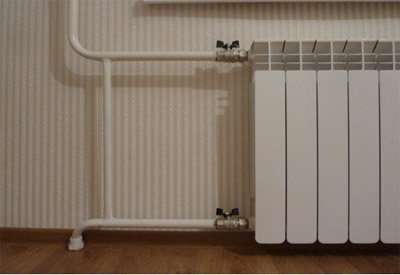

Бокове підключення радіатора опалення
Переваги бокового підключення:
- висока ефективність;
- зручний монтаж;
- економія на трубах;
- можливість організації байпаса між магістралями для установки регулюючої арматури.
Якщо порівнювати між собою діагональну і бічну розведення, перевагу варто віддати останній, оскільки різниця в ефективності становить всього декілька відсотків, а вигоди бокового підключення очевидні.
Діагональна схема починає вигравати, якщо потрібно підключити радіатор з великою кількістю секцій або організувати послідовне розташування декількох потужних батарей. Правильне розуміння цих особливостей допоможе оптимально розподілити радіатори в системі.
до меню ?
Розташування радіатора
Радіатор краще всього встановлювати під вікном. Це загальновідоме правило пояснюється дуже просто: саме там батарея опалення створить найкращі умови, що перешкоджають попаданню холодного повітря в приміщення.

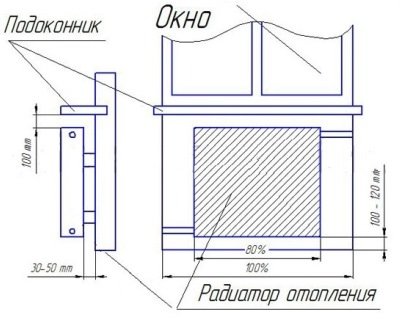

Схема розміщення радіаторів опалення під вікном
У міській квартирі вікна та двері – найголовніші джерела тепловтрат. У приватних оселях, як ми вже відзначали, до них додаються дах і підлогу. Батарея під підвіконням створить завісу з теплого повітря, який, як відомо, прагне вгору при нагріванні і не пустить холод усередину.
Якщо в приміщенні кілька вікон, краще розподілити радіатори між ними і підключити їх послідовно. Також фахівці рекомендують ставити кілька пунктів обігріву в кутові кімнати.
Правильно розмістити радіатор допоможуть наступні поради:
- Відстань батареї до підлоги і підвіконня має бути не менше 10 див. В іншому випадку ефективність її роботи знизиться, а під нею буде незручно забиратися;
- Не варто сильно поглиблювати радіатор в бік стіни, краще залишити зазор близько 5 см;
- При використанні декоративних захисних екранів ефективність радіаторів знижується на 10-15%.
- З точки зору тепловіддачі перевагу мають алюмінієві радіатори, але в міських квартирах краще встановлювати біметалічні вироби.
І ще один важливий момент: самостійно змінювати схему підключення радіаторів, їх з’єднання між собою або встановлювати запірні вентилі при відсутності байпасів в багатоквартирних будинках заборонено. Всі переробки в системі опалення необхідно погоджувати з Керуючою компанією.
до меню ?
Установка радіаторів
Самостійна установка радіаторів не викличе проблем у системі опалення надалі, якщо правильно виконати всі вимоги до таких робіт і забезпечити герметичність всіх з’єднань. Крім того, деякі види батарей вимагають акуратності при зверненні: алюмінієві і біметалічні радіатори мають досить м’який зовнішній корпус, який можна легко пошкодити при ударі.
Процес установки проводиться в наступному порядку:
Отже, ми розглянули всі можливі види підключень батарей опалення. Якщо ви тільки плануєте структуру системи для власного житла, то можете вибрати найбільш підходящу схему. Якщо ж ви живете в міській квартирі, такої свободи у вас немає. У будь-якому випадку, розуміння принципів та особливостей підключення радіаторів дозволить вам самостійно обслуговувати і встановлювати опалювальні прилади в своєму будинку.
