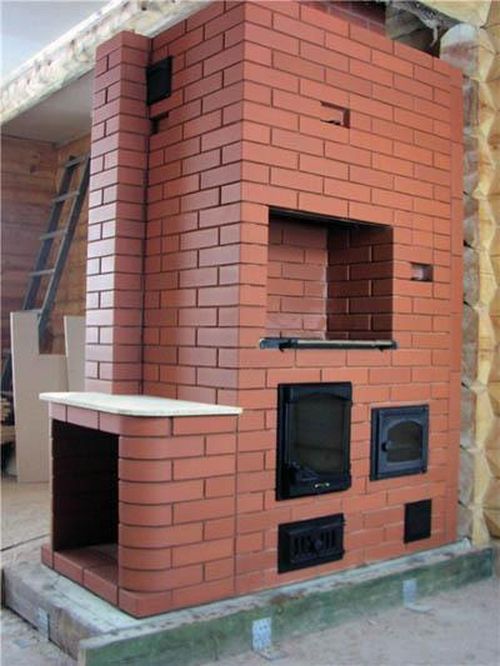

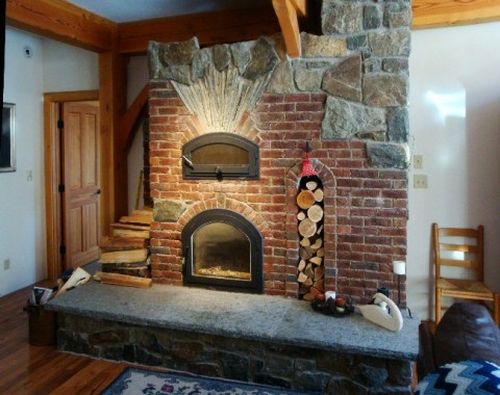

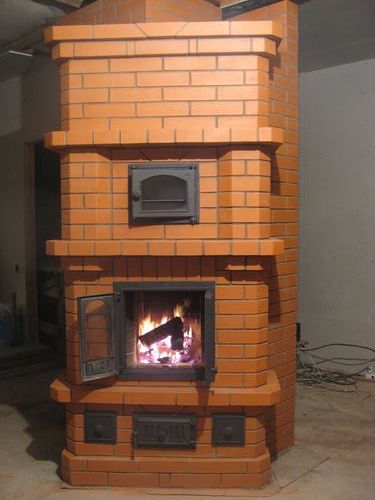

Камін з духовкою з цегли – дуже красивий і практичний елемент домашнього затишку. Його сама естетична частина розміщується в житловому приміщенні, тоді як духовка, встановлювана в найбільш гарячій частині, як правило, – в задній, знаходиться на кухні. Це дуже зручна конструкція. Як же скласти камін з духовкою своїми руками?

Зміст

Матеріали і сировина

Для будівництва кращий червоний вогнетривка цегла (а також тугоплавкий, здатний витримувати до тисячі градусів спеки, і шамотна – 1600 градусів стійкості), пісок, глина і вапно. Також знадобиться азбест або вимочений в рідкій глині повсть для ізоляції окремих частин конструкції: розділок, дерев’яних балок, що лежать поблизу димохідних каналів. Руберойд і толь потрібні для ізоляції фундаменту від грунтових вод.

Розчин

Для будівництва використовується кілька видів розчину:

глиняно-піщаний (1 частина глини, дві частини піску),

цементний (на одну частину цементу марки 400-600 беруть дві частини розтовченого червоної цегли, 2 частини кварцового піску, і 0,3 – шамотного піску),
вапняний (1 частина вапняного тесту на дві-три частини піску, одна частина гіпсу для уповільнення висихання).

Порядок роботи

Перш за все, зводиться фундамент із застосуванням толя. Слід відступити при його виробництві півтора метра від несучої стіни. Цього вимагають правила безпеки. Краще підкладати під фундамент швелери.

Будівництво каміна з духовкою своїми руками відрізняється від зведення звичайного його варіанти необхідністю створення в ньому димозбірника для утримання тепла, необхідного для прогріву духовки.

Порядовка з цегли

Всі частини каміна з духовкою будуються з цегли, з рівними кутами без дефектів. Перед початком кладки його на кілька годин замочують у воді. Це робиться для меншої вбирання вологи з розчину і, як наслідок, більш повільного його застигання.

Кладка виконується при дотриманні високої щільності. Це досягається шляхом мінімізації кількості розчину між цеглою. Робиться це наступним чином: розчин наноситься на поверхню ряду цеглин, потім на його кладеться шар цегла. Рухаючи цегла вперед-назад, потрібно домогтися його максимальної усадки.

Варіанти порядовки для такого каміна можуть бути різними. Розглянемо найпоширеніший з них.

Перший ряд викладається на суху, згідно з планом-схемою каміна.

Другий ряд повністю повторює перший.

У третьому ряду закладається піддувальна дверцята.

У четвертому – камера для збору попелу.

П’ятий ряд продовжує формувати камеру.

Шостий ряд, згідно порядовке, – місце для установки колосникових грат (поперек з лицьового боку) і дверцята для топки.

У сьомому ряду кріплять топкову дверцята.

Восьмий ряд – перекриття для топкових дверцят.

Дев’ятий-тринадцятий ряд – викладається топка.

У чотирнадцятому ряду порядовки закладається перекриття топки.

В п’ятнадцятому ряду закладається дверцята для чистки каміна.

Шістнадцятий ряд – димозбірник і його підключення до опалювального щитка.

З сімнадцятого по двадцять четвертий ряд викладається опалювальний щиток і його канали.

Двадцять п’ятий ряд – перекривають опалювальний щит.

Двадцять шостий ряд – двері та змія.

Двадцять сьомим поруч закінчується порядовка і кладка каміна.

Подивившись відео, можна ознайомитися з усіма деталями кладки каміна з духовкою.

Зведення димосборніка

Камін з духовкою неодмінно повинен мати димозбірник з димовим зубом, будівництво якого є найскладнішим етапом кладки. Його зведення проводиться з цегли вогнетривкої червоного), выкладываемого бічною стороною.

Під кути цеглин ставляться сталеві куточки. Це необхідна деталь, що дозволяє зробити димовий зуб міцним і довговічним. Також для цієї мети використовують сталеві анкери, укладаються в шви кладки, як на фото.
