На даний момент для пристрою систем опалення та водопроводу існує безліч варіантів. Якщо у вас немає досвіду самостійного проектування і монтажу таких систем, то розібратися в цьому різноманітті досить складно. Саме в цьому і допоможе наш сайт sarstroyka.ru .
Зміст
- 1 Системи з поліпропілену: всі плюси і мінуси.
- 2 Типи труб з поліпропілену
- 2.1 Навіщо потрібні фітинги.
- 2.2 Спайка труб з поліпропілену
- 2.3 Система водопроводу з труб
Системи з поліпропілену: всі плюси і мінуси.
Найкращим варіантом для самостійного проектування та монтажу вважається поліпропілен. Труби з цього матеріалу дешеві і легкі у монтажі – зібрати систему можна самостійно без сторонньої допомоги. Системи водопостачання та опалення з таких труб відрізняються своєю надійністю і міцністю.
Всі труби з пластику поділяють на два класи: термопластикові і реактопластиковые труби. До першого класу відносять поліетиленові труби, ПВХ труби, поліпропіленові труби і їм подібні. Реактопластами називають такі матеріали, як склопластик, скловолокно і будь-які матеріали на основі поліефірної або епоксидної смоли.
Обидва класу труб ідеально підходять для створення систем водопостачання, опалення і каналізації. Для монтажу системи використовуються фітинги, без них монтаж системи поліпропіленових труб неможливий.
Вибираючи труби з поліпропілену, необхідно врахувати умови експлуатації системи. Дуже важливо, яка температура буде у рідин в системі, наскільки високий тиск. Поліпропіленові труби не універсальні в плані температурного режиму, вони можуть бути для холодного водопостачання або для гарячого. Найміцніші в плані температури – труби для систем опалення. Вони можуть витримати великий тиск водяної пари. Зазвичай такі труби бувають армованими і витримують температури до 95-100 градусів.
Проектуючи систему з пластикових труб, необхідно вирішити, в яких місцях будуть організовані основні вузли – крани, сливи, підключення до магістралей та інше. Адже після монтажу змінити конфігурацію системи буде вельми проблематично. Після цього вимірюються розміри приміщень, щоб визначити, якої довжини повинні бути труби і скільки фітингів необхідно для монтажу системи.
Дуже важливим етапом вважається вибір типу труб залежно від умов експлуатації. Неправильний вибір типу труб може привести до катастрофічних наслідків у вигляді прориву або протікання. При цьому системи водопостачання монтуються інакше, ніж системи опалення. І це необхідно враховувати на етапі проектування.
Типи труб з поліпропілену
Як вже говорилося, поліпропіленові труби можуть витримувати різні температури і тиск. За своїм призначенням труби діляться на 4 різних категорії, мають своє маркування.
Тип труб PN10 підходить тільки для холодного водопостачання з температурою не вище 20 градусів;
Тип труб PN16 використовується найчастіше для монтажу системи водопостачання, подачі теплої води обмеженою температури, а також для влаштування систем кондиціювання повітря;
Тип PN20 використовується для систем гарячого і холодного водопостачання;
Тип PN25 застосовується для монтажу опалювальних магістралей і витримує не тільки температурний вплив, але і високий тиск всередині системи.

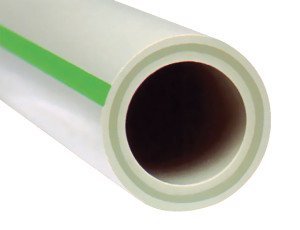

Поліпропіленова труба PN25 армована скловолокном
Труби типів PN20 і PN 25 для опалення і гарячого водопостачання армуються аллюмінієвої фольгою або скловолокном.
Навіщо потрібні фітинги.
Поліпропіленові фітинги бувають двох видів: звичайні – для пайки поліпропіленових труб, і перехідні – з вбудованою різьбленням для кріплення поліпропіленової труби до труб з інших матеріалів.
За принципом застосування фітинги бувають двох видів: фітинги для спайки і обтискні фітинги, які ще називають цанговими. По конструкції фітинги бувають прямі, Y і T-подібні. Останні два види використовуються для створення перехідників.
Спайка труб з поліпропілену
Спайка поліпропіленових труб і фітингів проводиться за допомогою спеціального апарата — паяльника для поліпропіленових труб. В апарат вставляють трубу, де вона нагрівається до високої температури, що дозволяє зробити спайку. Для нагрівання труб і фітингів використовуються різні насадки, виконані з тефлону. Зазвичай труби в паяльнике нагріваються до 260 градусів, після чого їх необхідно витягти і швидко поєднати. При цьому важливо, щоб труби були поєднані рівно і без обертання по осі. Інакше якість спайки буде незадовільним. Для суміщення нагрітих труб необхідно докласти певне зусилля. В звичайному (холодному) стані труби з поліпропілену поєднати неможливо.
Система водопроводу з труб
Система водопроводу в приміщеннях буває прихованою (труби проходять в стінах або спеціальних нішах) і відкритої (всі труби на увазі і доступні для ремонту або заміни). Монтаж системи водопостачання досить таки складний для цього рекомендується мати певний досвід, щоб уникнути помилок.
Самим популярним типом системи водопостачання вважається колектор, коли труби з кожного елемента системи сходяться в одне приміщення, де з’єднуються разом і підводяться до магістралі.
Також часто зустрічається послідовний тип підключення, коли від магістралі йде один великий контур по всіх приміщеннях. Вже безпосередньо від труб контуру створюються відгалуження до елементів системи.
