Бурхливий розвиток технологій привело до появи новітнього опалювального обладнання. Воно дозволяє більш ефективно обігрівати приміщення, характеризуючись економічністю і простотою. Не так давно на ринку з’явилося ПЛЕН-опалення – технічні характеристики і ціна цього обладнання дозволяють створювати високоефективні і недорогі опалювальні системи. Що являє собою ПЛЕН?
У даному огляді ми розповімо:
- про особливості ПЛЕН;
- про конструкції і технічних характеристик плівкових нагрівачів;
- про принципи монтажу ПЛЕН;
- про розрахунок ПЛЕН на будинок площею 100 кв. м.
Після прочитання нашого огляду ви отримаєте максимум інформації про ПЛЕН-опаленні та його переваги.
Що таке ПЛЕН-опалення
Газ пробрався в багато міст і села нашої країни, але ще не все. Ми розповімо про варіанті опалення без газу.
Про газифікації всієї країни мова йде вже стільки років, що про це і говорити-то вже непристойно. Газові магістралі повільно, але вірно проникають у найвіддаленіші куточки Росії. І починає здаватися, що доступ до блакитного палива є в кожному будинку. Тим не менш, це далеко не так – газ є не скрізь. Більш того, його іноді не буває і у цілком газифікованих районах. Тому люди змушені використовувати альтернативні джерела тепла.
З електрифікацією справа йде простіше – електроенергія дійсно проникла навіть у найвіддаленіші куточки Росії, радуючи мільйони споживачів. Тому в деяких населених пунктах електрика залишається єдиним джерелом енергії для обігріву житлових і нежитлових приміщень. Але у електричного опалення є один невеликий недолік – воно вкрай неекономічне, що призводить до гігантських фінансових витрат.
Класичні електричні котли дозволяють без особливих проблем обігрівати приміщення будь-якого типу. Вони володіють високим ККД, але висока вартість одного кіловата і високе споживання змушують споживачів платити за тепло величезні гроші. І чим більше за розмірами опалювана площа, тим вище витрати. Порятунком ситуації стають сучасні технології – це інфрачервоне опалення ПЛЕН, що характеризується економічністю і високою ефективністю.
Що таке опалення ПЛЕН і що являє собою дане обладнання? Система опалення ПЛЕН працює за принципом інфрачервоного обігріву. Тут використовуються спеціальні плівкові електричні нагрівачі, генеруючі інфрачервоне випромінювання. Саме воно і забезпечує якісний і порівняно швидкий прогрів приміщень. Як влаштовано обладнання для опалення ПЛЕН?
Воно являє собою тонку плівку певного розміру, що складається з трьох частин:

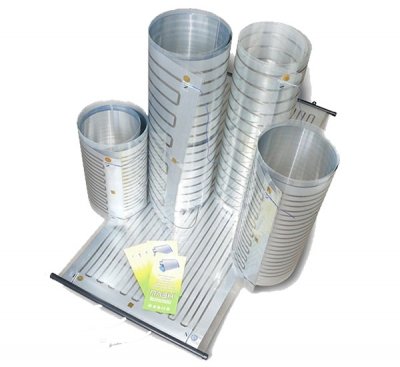

Плівкові обігрівачі встановлюються на стелю, за декоративним покриттям. Вони самі не випромінюють тепло, а лише нагрівають предмети навколо себе.
- монтажної зони, необхідної для закріплення плівки;
- нагрівальних (резистивних) смуг – це робоче тіло плівки;
- фольги – відображає тепло в одну сторону.
Тут ми можемо знайти проводу, за допомогою яких виконується підключення плівки до електричної мережі.
Створюване плівкою ПЛЕН інфрачервоне випромінювання проникає в приміщення і нагріває знаходяться в ньому предмети – це меблі, підлоги і багато іншого. Через деякий час після включення обладнання в приміщеннях стає помітно тепліше. Для регулювання температури використовуються терморегулятори, через які здійснюється підключення нагрівальних елементів.
ПЛЕН побудований за принципом багатошарового «бутерброда», а основним робочим тілом є тонкі резистивні смужки, через які протікає електричний струм. Температура нагріву складає +40-50 градусів. Завдяки цьому ПЛЕН відрізняється пожежною безпекою. Створюване резистивними смужками інфрачервоне випромінювання направлено строго в одну сторону, що необхідно враховувати при монтажі. Сама плівка (ПЛЕН) розміщується на стелі.
За своїм принципом дії ПЛЕН нагадує плівку для інфрачервоних теплих підлог, але відрізняється від неї за конструкцією та монтажним особливостей.
Як ми вже говорили, розміщена на стелі плівка ПЛЕН генерує інфрачервоне випромінювання. Досягаючи підлог, стін і яких-небудь предметів, випромінювання нагріває їх, в результаті чого вони починають випромінювати тепло. Примітним плюсом такого обігріву є те, що температура повітря поблизу підлоги трохи вище температури в центрі кімнати. Це припаде до смаку тим, у кого постійно мерзнуть ноги.
Достоїнства і недоліки ПЛЕН
Інфрачервоні плівкові обігрівачі створюють в кімнатах дуже м’яку атмосферу, що досягається за рахунок низької температури самої плівки і рівномірного розподілу інфрачервоного випромінювання. У чому полягають інші переваги ПЛЕН-опалення?

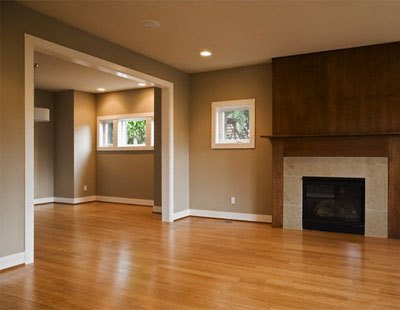

Одним з незаперечних переваг ПЛЕН опалення є повна відсутність видимих опалювальних приладів. Ні що не мішається і не псує вигляд.
- Невеликі витрати на електроенергію – завдяки інфрачервоному принципом дії система опалення ПЛЕН виходить дуже економічною.
- Безпека для людини – інфрачервоне випромінювання є абсолютно нешкідливим. Більше того, деякі дослідження вказують на його корисні властивості. До того ж тут відсутні нагріті до високих температур елементи, про які можна обпектися. Також не можна не відзначити електричну безпеку – удари струмом виключені зважаючи на недоступність плівки (вона розташовується на стелях).
- ПЛЕН не вимагає обслуговування – в системі немає радіаторів, засоряющихся труб та інших елементів, які вимагають до себе уваги.
- Легкість в установці – плівка з нагрівальними елементами може бути змонтована самостійно, без чиєї-небудь допомоги. ПЛЕН майже невагома, тому її монтаж не пов’язаний з якими-небудь труднощами. Прокладаючи традиційне водяне опалення, доводиться користуватися послугами монтажників, що загрожує додатковими витратами.
- Дешевизна введення в експлуатацію – витрати на запуск системи зводяться до купівлі плівки, терморегуляторів і проводів. Яке-небудь інше обладнання тут не потрібно.
- Легке управління – електричним опаленням дуже легко управляти. У найпростішому випадку використовуються звичайні терморегулятори. Якщо потрібно більш просунуте управління обігрівом, задіюються системи дистанційного керування, що працюють через Інтернет.
- Немає впливу на склад повітря – інфрачервоні плівкові обігрівачі не змінюють вологість повітря, не спалюють кисень. Тому ПЛЕН-опалення вважається абсолютно безпечним для здоров’я людини.
- Швидкий прогрів – миттєво розповсюджується інфрачервоне випромінювання приступає до прогріву предметів відразу ж після включення обладнання. Звичайне опалення, побудоване на базі радіаторів або конвекторів, гріє куди повільніше. Наприклад, конвектори показують ефект лише через 2-3 години після включення.
- Висока ефективність при прогріві великогабаритних приміщень – ті ж конвектори не годяться для обігріву приміщень з високими стелями. Система опалення ПЛЕН справляється з цим завданням набагато краще.
- Повна невидимість опалення – плівка ПЛЕН дуже тонка, тому її нескладно заховати за будь-якими стелями, починаючи від підвісних і закінчуючи натяжними. Єдиним видимим елементом стане терморегулятор.

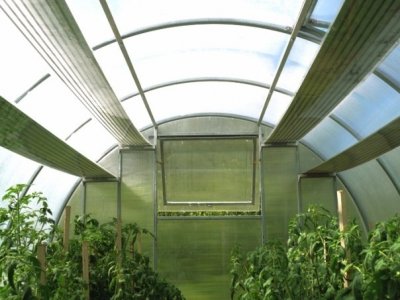

Плівкові обігрівачі часто використовують для обігріву теплиць.
Інфрачервоне опалення ПЛЕН швидко монтуються, вимагаючи мінімум трудових витрат і мінімум інструментів. При необхідності плівку можна зняти, щоб використовувати її на інших об’єктах. ПЛЕН добре справляється з прогріванням, працюючи відразу по всьому об’єму – тим самим досягається висока рівномірність прогріву. Не можна не відзначити і відмінне розподіл повітряних мас – наявність тепла поблизу підлоги є безумовним гідністю.
Інфрачервоні плівкові обігрівачі можуть використовуватися в приміщеннях і будівлях будь-якого типу – це житлові кімнати, магазини, невеликі склади, офіси, господарські приміщення і багато іншого. Також допускається експлуатація ПЛЕН в приміщеннях спеціального призначення, в лікарнях і поліклініках, школах і дитячих садах.
Форми випуску ПЛЕН
Розрізняють три розмірних ряду інфрачервоних плівкових обігрівачів – шириною 350, 510 і 650 мм.
Інфрачервоні плівкові обігрівачі випускаються у вигляді плівок різної ширини і довжини. Ширина становить 350, 510 або 650 мм. З боків плівки розташовується монтажна зона, використовувана для її закріплення на стелі. Різати плівку не можна, так як гріють смужки повинні залишатися цілими – вони утворюють замкнуту ланцюг. Довжина ПЛЕН може досягати п’яти метрів. Завдяки достатку рішень, споживачі зможуть підібрати плівку необхідної довжини і ширини, у залежності від габаритів приміщень, що обігріваються.
В залежності від довжини і ширини плівки, варіюється і її потужність. Наприклад, ПЛЕН шириною 350 мм і довжиною 2 метри володіє потужністю 119 Вт. Плівка аналогічної ширини, але довжиною 5 метрів володіє потужністю 298 Вт. Робоча напруга для таких ПЛЕН становить 220 В – виняток складають малопотужні варіанти, які живляться від електричного струму напругою 73 або 110 Ст. Потужність плівки шириною 510 мм варіюється від 87 до 434 Вт, шириною 650 мм – від 111 до 552 Вт.
Для того щоб правильно підібрати ПЛЕН під ту чи іншу кімнату, необхідно ретельно виміряти розміри приміщення – виходячи з цих даних ви зможете підібрати плівку необхідної довжини і ширини, орієнтуючись на представлені в продажу варіанти.
Принцип монтажу ПЛЕН
Відгуки про ПЛЕН-опаленні на форумах носять позитивну забарвлення, що є доказом високої ефективності. Не можна не відзначити і легкість його монтажу – це чергове гідність. Як проводиться монтаж?
- Купується плівка, терморегулятори, УЗО, теплоізоляційний фольгований матеріал (наприклад, ізолон, що використовується для укладання теплих підлог).
- Проводиться обшивка стелі теплоізоляцією, внахлест, з допомогою будь-яких підручних інструментів і пристосувань.
- Знизу до теплоізоляції підшивається ПЛЕН – для його закріплення випускається спеціальне кріплення, але ніщо не заважає придумати щось своє.
- Виконуються електричні підключення, встановлюються УЗО і терморегулятори.

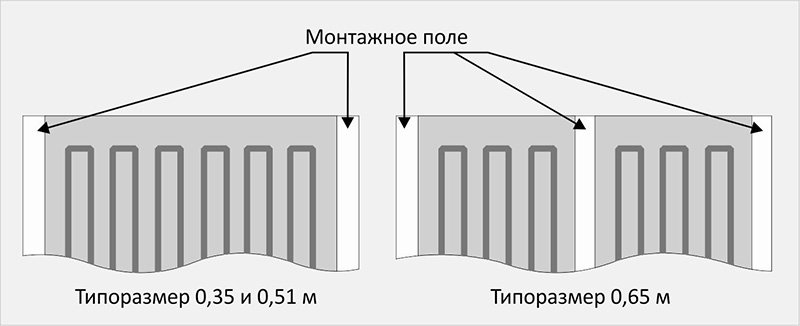

Монтаж ПЛЕН шириною 35 і 51 мм відрізняється від монтажу плівки шириною 65 мм У 65-ти міліметрової плівки є додаткове монтажне полі посередині.
Зверніть увагу, що ПЛЕН з робочою напругою підключаються до електричної мережі паралельно. Якщо потрібно включити ПЛЕН з робочою напругою 110 або 73, використовується послідовне підключення (2х110 або 3х73). Терморегулятор монтується в будь-якому доступному місці, але так, щоб на нього не потрапляли сонячні промені.
Після того як ви завершите монтаж теплоізоляції і плівки, а також виконайте всі електричні підключення, можна приступити до тестового запуску. На закінчення приступаємо до подальшої обробки стелі.
Таким чином, для монтажу опалення ПЛЕН не потрібні які-небудь спеціальні інструменти. Не потрібно прокладати труби, вішати якесь важке устаткування – все зводиться до простого закріплення плівки на стелі і підключення до електромережі. Електричні підключення тут найпростіші, тому з цим завданням може впоратися будь-яка людина, що має «прямі руки».
Розрахунок вартості ПЛЕН на прикладі будинку в 100 кв. м
Про технічні характеристики ПЛЕН ми поговорили, а ось ціна залишилася неуточненої. Вона стартує з позначки в 1100-1200 рублів за 1 кв. м. Кому така ціна здасться високою, потрібно враховувати відсутність витрат на придбання котла, труб та радіаторів. Також відсутні витрати на трудомісткі послуги фахівців-теплотехніків. Якщо монтувати ПЛЕН-опалення своїми руками, то витрати будуть мінімальними.

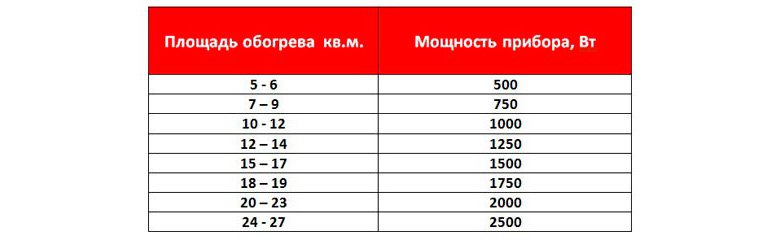

Проста таблиця для підрахунку потужності необхідної для обігріву приміщення.
Як розрахувати необхідну кількість плівки? Відправною крапкою у нас буде служити необхідна теплова потужність 100 Вт на 1 кв. м площів. Знаючи потужність одного «квадрата» плівки, ми можемо вирахувати її кількість на одну кімнату. На весь будинок нам знадобиться мінімум 10 кВт теплової потужності. Якщо ми будемо використовувати плівку шириною 510 мм і довжиною 5000 мм потужністю 434 Вт, то нам знадобляться приблизно 24 ПЛЕН-елемента.
Також в підрахунках необхідно орієнтуватися на теплові втрати, про що ми не раз писали в наших оглядах. Наприклад, в приміщеннях з одинарними склопакетами тепловтрати зростають на 10%, що потребує відповідного збільшення потужності ПЛЕН. Ми рекомендуємо знижувати тепловтрати, а не нарощувати потужність – це дозволить зменшити витрати на електроенергію.
Розрахунок споживання енергії ПЛЕН на прикладі будинку в 100 кв. м

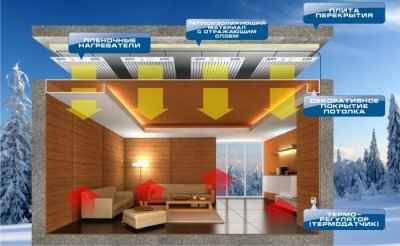

Наші будинки втрачають найбільше тепла через вікна, двері, підлогу і дах. Вибравши кращі будівельні та оздоблювальні матеріали, ви можете дуже добре заощадити на опаленні.
Скільки потрібно плівки – ми вже розрахували. Але невже опалення буде «сжирать» стільки електроенергії? Насправді витрати будуть невеликими. По-перше, ПЛЕН-опалення працює не цілодобово – воно то включається, то вимикається, підкоряючись терморегулятора. А по-друге, інфрачервоне опалення відрізняється економічністю. Отже, витрати будуть не дуже великими.
Якщо в будинку є хороша теплоізоляція, то ПЛЕН буде працювати приблизно 10-15 хвилин в годину. Орієнтуючись на середню вартість 1 кВт енергії в 4 рубля, витрати на цілодобовий режим на будинок 100 кв. м склали б 960 рублів на добу. Якщо опалення буде працювати 10 хвилин, то добовий витрата складе всього 160 рублів. В місяць це вийде приблизно 4800 рублів.
Подбавши про позбавлення від теплових втрат, ви зможете забезпечити значне зниження витрат на обігрів приміщень.
