Піролізний котел тривалого горіння: варіанти виготовлення своїми руками і покрокова інструкція

Останнім часом все більшу популярність серед власників приватних будинків, магазинів і невеликих виробництв, набувають піролізні котли.

Цей вид твердопаливного опалювального обладнання є найбільш перспективним з цілого ряду причин:

• його коефіцієнт корисної дії становить більше 90 %;
• паливо, що спалюється в його топках, а мова йде переважно про пелетах, екологічне і дешеве;
• сучасні технології роблять можливим створювати настільки досконалі котли, що їх можна встановлювати навіть у міських квартирах.

Враховуючи все це, не дивно бажання людей зробити такий агрегат своїми руками. Отже, давайте розберемося, чи можна в домашньої майстерні виготовити справно працюючий піролізний котел.

Зміст:

• Принцип роботи твердопаливного котла
• Пристрій і схема
• Методика підведення повітря до камер горіння
• Управління горінням
• Способи самостійного виготовлення
• Матеріали і інструменти
• Нюанси складання
• Поради від фахівців пічного господарства

Принцип роботи твердопаливного котла

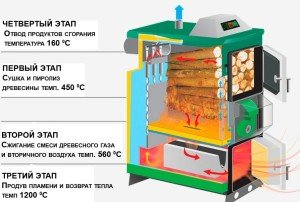

Етапи роботи піролізного котла

Цей агрегат у своїй роботі використовує принцип розкладання твердого органічного палива на кокс і піролізний газ, з подальшим допалюванням останнього.

По суті, процес утворення тепла ділиться у такому котлі на два етапи:

Управління піролізним котлом для опалення будинку не складніше, ніж газовим або електричним. Контроль процесу горіння виробляє термостат і регулює його інтенсивність, відкриваючи або прикриває заслінку, через яку подається повітря в першу топку.

Своєю екологічністю даний агрегат зобов’язаний тим, що більшість шкідливих речовин, золи і сажі залишається у вигляді коксу в першій топці і не потрапляють в атмосферу.

Пристрій і схема

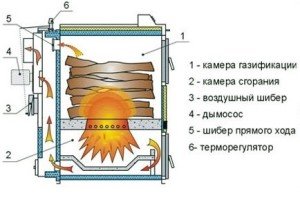

Схема піролізного котла

Дві камери твердопаливного піролізного котла можуть розташовуватися по-різному, в залежності від виду подачі повітря в обидві топки:

• завдяки наявності природної тяги;
• з примусовою подачею повітря за допомогою вентилятора.

Установки, що працюють на першому принципі, складаються з нижньої первинної камери згоряння і верхній вторинної, при цьому повітря йде знизу вгору.

Другий принцип передбачає розміщення первинної камери зверху, а вторинної — під неї, при цьому повітря нагнітається зверху вниз.

Методика підведення повітря до камер горіння

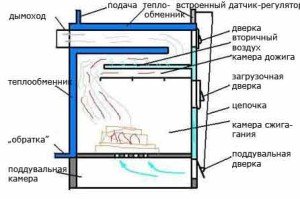

Схема піролізного котла на природній тязі

Особливу увагу слід пред’явити до таких показників, як діаметр і висота димаря, особливо це стосується котлів, що працюють на природній тязі.

Її повинно бути достатньо для подолання опору котла і димохідної труби, а також для створення розрядження всередині топки близько 16 – 20 Па. Діаметр димоходу повинен відповідати вихідному патрубку, а його висота становитиме 5 і більше метрів.

Що стосується примусової подачі повітря, то вона може бути здійснена за трьома різними схемами:

Управління горінням

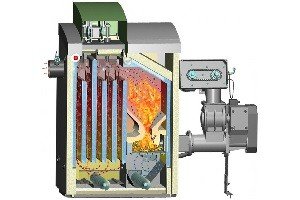

Пристрій автоматичного піролізного котла

Автоматика керування котлом повинна бути по можливості більш якісною, оскільки від її справної роботи залежить не тільки тепло в будинку, але і безпеку мешканців.

Процесор здатний керувати режимами продувки, який перекачує насосом теплоносій в системі опалювання, оборотами вентиляторів, до нього можна підключати кімнатний термостат. За бажанням власника можна переходити з автоматичного режиму управління на ручний і навпаки.

Форсунка піролізного котла являє собою щілиноподібний отвір між камерами газифікації і згоряння, через який примусово здійснюється подача піролізного газу.

Способи самостійного виготовлення

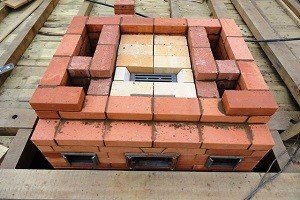

Піролізний котел з цегли

У мережі можна зустріти масу варіантів виготовлення піролізних котлів з різних підручних матеріалів. Розглянемо найпоширеніші з них.

Перший варіант – це простий котел з газового балона. Здавалося б, округлі сталеві ємності з досить товстої сталі ідеально підійдуть для виготовлення топок, тим більше що майстру самодельщику не просто надати потрібну форму залізного листа товщиною до 5 мм, а тут вже майже все готово.

Але, на жаль, нічого хорошого з цієї затії не вийде. Звичайна конструкційна сталь, що застосовується для виготовлення балонів, не володіє необхідним рівнем жароміцності і хімічної стійкості, тому стінки топок, зроблених з них, швидко прогорять.

Але знайти застосування балону в опалювальній системі все ж можна. З нього вийде відмінний паливний резервуар для котла, працюючого на відпрацювання.

Другий варіант – піролізний котел з цегли. Такий пиролизник володіє коефіцієнтом корисної дії до 90%. Такий показник досягається завдяки високому рівню теплової інерції цегли, що дозволяє підтримувати в камерах газифікації і згоряння оптимальний температурний рівень незалежно від інтенсивності протікання термохімічних реакцій усередині них.

Крім того, цегляний котел можна переробити таким чином, щоб вийшло дві камери газифікації. І зробити так, щоб вони працювали на різному паливі для пирозольного котла – одна на дровах, а друга – на вугіллі.

Завдяки різної тривалості газоутворення, а також зсувом у часі завантаження палива можна домогтися того, що котел ніколи не буде выстуживаться.

І третій варіант –минипечь, що працює на тирсі, стружці, ганчір’я. Виготовляється з пари банок з-під консервів різного діаметру, вставлених один в одного. У нижній баночці тліє паливо, а в отвори, пробиті ножем в днище верхній, затягується піролізний газ і згорає там.

Матеріали і інструменти

Набір інструментів та витратних матеріалів залежить від того, який різновид котла було вирішено зробити.

Приміром, для того, щоб виготовити суцільнометалевий піролізний котел тривалого горіння своїми руками, знадобляться:

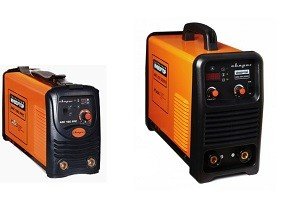

Зварювальні апарати

• зварювальний апарат;
• потужна «болгарка» з відрізними і шліфувальними кругами;
• електрична дриль;
• електроди;
• автоматика;
• дуттєвий вентилятор;
• листовий метал товщиною в 3-4 мм;
• набір товстостінних труб діаметром 20, 32, 57 і 159 мм;
• сталева полоса30Х4 мм 80Х5 мм;
• сталева профтруба 60Х30Х2 мм і 80Х40Х2 мм;
• шнур з азбесту;
• сталевий прут;
• штампувальний цегла;
• схема котла.

Для цегляного пиролизника знадобляться трохи інші витратні матеріали:

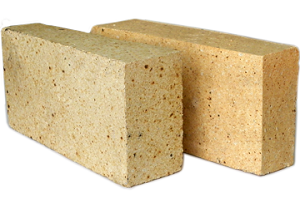

Шамотна цегла

• цегла керамічна;
• цегла шамотна;
• сталевий лист товщиною в 4 мм і більше;
• колосники з чавуну;
• вентилятор наддуву;
• автоматика;
• дверцята топки і піддування;
• схема котла.

Нюанси складання

В першу чергу слід скласти докладний креслення майбутнього агрегату. Після чого підбираються або виготовляються всі деталі котла, згідно з розробленим кресленням.

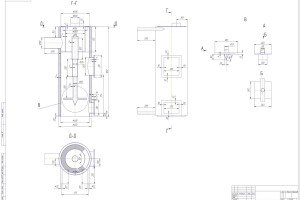

Креслення піролізного котла. (Для збільшення натисніть)

Поради від фахівців пічного господарства

Людям, які вирішили використовувати для обігріву своїх будинків і споруд піролізні котли, для їх повноцінного і тривалої роботи, слід виконувати ряд нескладних правил:

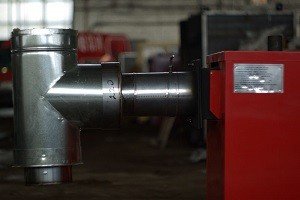

Кріплення димоходу до піролізного котла

Саморобні піролізні котли користуються все більшою популярністю унаслідок дорожнечі подібних котлів, виготовлених в заводських умовах. Єдиним недоліком таких агрегатів можна вважати тільки їх вимогливість до підготовки палива (вологість його не повинна перевищувати 25%).

Ну, а в іншому виготовлений самостійно піролізний котел стане гідною альтернативою будь-якому з представлених на ринку готових різновидів опалювальних агрегатів.

Дивіться відео, в якому детально показується, як зробити піролізний котел своїми руками:
