Підключення твердопаливного котла до системи опалення за закритою схемою

Експлуатація твердопаливних котлів помітно відрізняється від умов роботи електричних або газових. Необхідність періодично завантажувати паливо призводить до появи циклів охолодження і розігрівання, є небезпека перегріву або низькотемпературної корозії, так як температура горіння різних дров або різного вугілля відрізняється. Очевидно, що схема підключення твердопаливного котла до системи опалення має свої специфічні риси.

Підключення твердопаливного котла до системи опалення за закритою схемою

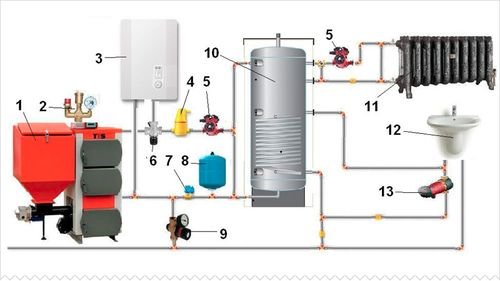

Схема підключення до системи опалення

Експлуатується апарат на твердому паливі по-різному. Він може виконувати роль єдиного джерела тепла, що частіше всього і буває, може працювати в «парі» з акумулятором тепла. А може використовуватися як основний при резервному електричному або газовому. Способи підключення при цьому відрізняються.

Підключення твердопаливного котла до системи опалення за закритою схемою

Варто відразу відзначити одну особливість: ТТ-агрегат можна підключати тільки до водяного контуру. На фото – система опалення.

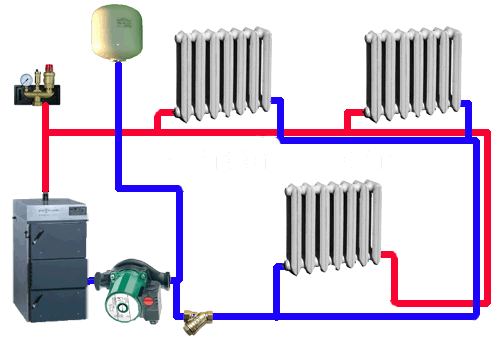

Базова схема виглядає так.

  • Вода нагрівається в апараті і подається в закриту обігрівну систему.
  • «Зустрічає» теплоносій група безпеки, манометр – датчик тиску, клапан для скидання повітря і запобіжний клапан. У ТТ-апараті завжди є ризик перегріву, оскільки регулювати живий вогонь дуже складно – велика інерція. Для попередження цього і вбудовується запобіжний клапан. Останній налаштовується своїми руками на якесь граничне значення – вказується в інструкції, і при його досягненні скидає надлишок пари і води.

Підключення твердопаливного котла до системи опалення за закритою схемою

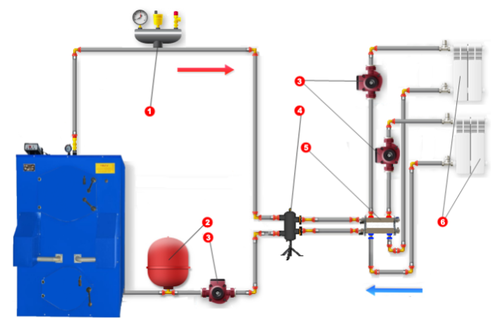

  • Потім на шляху теплоносія влаштовується «розвилка» для чого використовується триходовий клапан. Це пристосування – малий циркуляційний контур, потрібен для того, щоб холодна вода не опинилася в системі. Воно ж є захистом від низькотемпературної корозії: при великій різниці температур на стінках топливника випадає конденсат, що провокує виникнення корозії.
  • Малий циркуляційний коло діє так: поки вода не нагрілася, вона переміщується по внутрішньому контуру, коли температура не досягає 60 С, триходовий клапан починає пропускати частину води з зовнішнього опалювального контуру, тим самим збільшуючи обсяг прогріватися води.

Підключення твердопаливного котла до системи опалення за закритою схемою

Коли вода досягає потрібної температури, вона спрямовується у великій циркуляційний коло. Останній являє собою закриту систему опалення – трубопровід і батареї. Відкритий розширювальний бачок монтується традиційно: у найвищій точці, найкраще, на горищі.

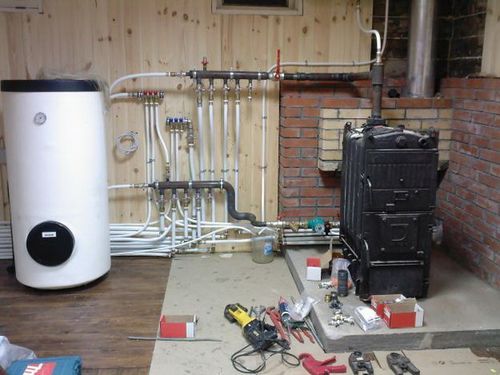

  • Вода, яка віддала тепло, повертається до ТТ-апарату: на цьому відрізку встановлюються грязьовики, крани і електричний насос, який гарантує примусову циркуляцію. Підключення твердопаливного котла до системи опалення на фото ілюструє роботу апарату.

Підключення твердопаливного котла до системи опалення за закритою схемою

Особливості роботи

Твердопаливний котел диктує свої обмеження. При організації системи опалення по будь-якій схемі необхідно їх враховувати.

  • Твердопаливний котел – прилад несамостійний: завантаження палива повинна проводитися власником періодично, і за показами тиску і температури потрібно стежити самому. В паспорті виробу обов’язково вказуються максимально можливі величини. Перевищувати їх не можна.

Підключення твердопаливного котла до системи опалення за закритою схемою

  • Підключення твердопаливного котла до закритій системі повинно бути організовано так, щоб температура в обратку не перевищувала 45– С, інакше з’являється загроза випадання конденсату.
  • Можливий монтаж опалення своїми руками без примусового насоса: в цьому випадку дуже точно визначають розташування розширювального бака, оскільки природну циркуляцію води забезпечує саме він. В закритій системі з насосом наявність групи безпеки обов’язково.

Підключення твердопаливного котла до системи опалення за закритою схемою

  • При монтажі своїми руками можна використовувати пластикові труби – найкраще, поліпропіленові. Однак обв’язку котла потрібно робити з металу. Через неможливість точно регулювати роботу котла, завжди можливе короткочасне підвищення температури до дуже великих значень, що для пластикових труб закінчиться плачевно. Можна вчинити інакше: встановити між контуром і котлом буферну ємність, з якої вода буде подаватися в пластикові труби.
  • ТТ-апарат дозволяється використовувати для підключення до системи тепла підлога. Але в цьому випадку стежити за котлом доведеться особливо старанно. Існують агрегат з автоматичною подачею твердого палива – на пелетах, вони дещо зручніше в експлуатації з теплою підлогою.

Підключення твердопаливного котла до системи опалення на відео описано більш докладно.
