Підключення радіаторів опалення з нижньою підводкою

Існує кілька основних способів підключення батарей опалення до опалювальних систем – це нижня, одностороннє та діагональне. Вони відрізняються розташуванням підвідних і відвідних труб, а також своєю тепловою ефективністю. Використовуючи в будинку радіатори опалення з нижнім підключенням, доведеться змиритися з невеликим падінням тепловіддачі. Проте у відповідь ми отримаємо практично повна відсутність видимих опалювальних труб.

У цьому огляді ми поговоримо:

  • про особливості підключення радіаторів з нижнім підведенням;
  • про типи опалювальних батарей;
  • про схеми з’єднання;
  • про особливості монтажу.

Також ми розповімо про переваги нижній підводки серед інших способів підключення.

Особливості підключення нижній підводки

Опалювальні системи приватних будинків виконуються по однотрубным і двухтрубным схемами. У кожної з цих схем є свої переваги і недоліки, про які ми ще поговоримо в рамках нашого огляду. Що стосується радіаторів, то вони можуть підключатися до опалювальних систем наступними способами:

  • одностороннє підключення – підвідні та відвідні труби розташовуються збоку;
  • діагональне підключення – підводить труба розташовується у верхній частині з одного боку, а відводить в нижній частині з іншого боку;
  • нижнє підключення – підвідні та відвідні труби розташовуються в нижній частині, з однієї чи обох сторін.

Підключення радіаторів опалення з нижньою підводкою

Бічне, діагональне і нижнє підключення.

Одностороннє підключення найчастіше використовується в багатоповерхових будинках. Теплоносій спускається з горища вниз, послідовно проходячи квартири – обидва стояка йдуть паралельно. Природно, що найбільш оптимальним тут буде саме бокове підключення. Що стосується діагонального методу, то він застосовується в будівлях будь-якого типу, як в багатоповерхових будинках, так і в приватних домоволодіннях. Діагональне підключення забезпечує порівняно рівномірний розподіл теплоносія і максимальну тепловіддачу.

Що стосується нижньої підводки, то вона не може похвалитися високою тепловіддачею, але характеризується зниженим гідравлічним опором. Для чого ж тоді потрібна нижня підводка, якщо вона знижує теплову потужність? Вся справа в тому, що такий спосіб підключення дозволяє заховати труби в підлогу або стіни. У цьому випадку підводить і відводить трубки розташовуються в нижній частині кожного радіатора, з правої і лівої сторони.

Незважаючи на деякі недоліки нижній підводки, вона активно використовується в приватних будинках, дозволяючи приховати непрезентабельні труби опалення в стінах.

Також зустрічаються батареї, в яких отвори для підключення опалювальних труб розташовуються поруч один з одним. Для їх монтажу потрібний вузол нижнього підключення радіаторів. Він включає в себе мініатюрні кульові крани, що дозволяють відрегулювати надходження теплоносія або повністю перекрити його подачу. Існують вузли як для однотрубних, так і для двотрубних опалювальних систем. Перші включають в себе вбудовані байпаси, що дозволяють компенсувати втрати тепла, утворюючи схему «ленінградка».

Вузол нижнього підключення радіаторів дозволяє зробити процедуру стикування елементів опалювальної системи більш легкої і спрощує зняття батарей для їх подальшого ремонту. Крім того, підключення виходить максимально компактним і мініатюрним. Якщо труби виходять з стіни, використовуються Г-подібні вузли.

Радіатори з нижньою підводкою

Випускаються такі види радіаторів з нижнім підключенням:

  • сталеві панельні;
  • сталеві трубчасті;
  • біметалічні;
  • алюмінієві.

Підключення радіаторів опалення з нижньою підводкою

Сталеві панельні радіатори

Найбільшу частку ринку займають сталеві панельні радіатори. Підводить і відводить трубки розташовуються у них найчастіше з одного боку. Також зустрічаються моделі, коли трубки знаходяться з різних сторін – праворуч і ліворуч. Сталеві батареї відрізняються високою тепловіддачею і зручністю в експлуатації – за ними легко доглядати.

Підключення радіаторів опалення з нижньою підводкою

Трубчасті сталеві радіатори

Якщо до опалювальної системи пред’являються більш жорсткі вимоги по дизайну, слід звернути увагу на трубчасті сталеві моделі з нижнім підключенням. Вони характеризуються непоганим зовнішнім виглядом і добре підходять для установки в будь-яких приміщеннях. Деякі з них нагадують за своїм зовнішнім виглядом класичні чавунні батареї, відрізняючись від них більш просунутими технічними характеристиками.

Якщо ви вирішили зупинитися на панельних або трубчастих моделях, не забудьте придбати вузли підключення для радіаторів з нижнім підведенням. Для однотрубних систем вибирайте вузли з вбудованими байпасом і регулювальними кранами.

Підключення радіаторів опалення з нижньою підводкою

Вертикальні трубчасті радіатори

Вертикальні трубчасті радіатори опалення з нижнім розведенням добре виглядають у ванних кімнатах, на сходових майданчиках, у вузьких приміщеннях, а також в приміщеннях з панорамними вікнами (в цьому випадку вони розташовуються з боків від вікон). Якщо ви зібралися встановлювати вертикальні батареї, будьте готові до великих витрат – вони відрізняються високою вартістю. Але виглядають просто чудово.

Примітною особливістю вертикальних батарей є те, що серед них зустрічаються дизайнерські моделі, використовувані для установки в приміщеннях з дизайнерською обробкою.

Підключення радіаторів опалення з нижньою підводкою

Біметалічні радіатори

Біметалічні радіатори з нижнім підключенням мають однакову конструкцію з алюмінієвими батареями. Як і у випадку зі сталевими моделями, підключення виконується знизу і з двох сторін, або знизу і з одного боку (з допомогою вузлів підключення). Тепловіддача у таких батарей трохи нижче, ніж у сталевих моделей, але це не заважає встановлювати їх в приміщеннях, де потрібно приховати труби опалення в стінах або в підлогах.

Алюмінієві радіатори з нижнім підключенням в продажу трапляються значно рідше, а лідером у цій сфері є сталеві моделі – панельні і трубчасті (в тому числі і дизайнерські).

Які ж батареї краще всього використовувати в опалювальних системах, де буде застосована нижня підводка? Перевагу слід віддати алюмінієвим і сталевим моделям, так як вони володіють найбільшою тепловіддачею. Також вони виграють по вартості. Що стосується чавунних батарей, які теж можуть бути підключені за схемою з нижньою розводкою, то вони не відрізняються високою тепловіддачею.

Застосування біметалевих радіаторів з нижнім підведенням в приватних будинках не виправдано. Вони годяться для промислових і адміністративних будівель, а також для багатоповерхових будинків, підключених до централізованих котелень. Тут спостерігається високий тиск теплоносія, іноді трапляються гідроудари. Тому потрібні саме біметалічні радіатори, стійкі до підвищеного тиску і інших неприємностей. У приватних будинках, підключених до автономних систем, установка біметалічних радіаторів призведе до практично марним витратам.

Схеми підключення радіаторів з нижньою підводкою

Підключення радіаторів опалення з нижньою підводкою

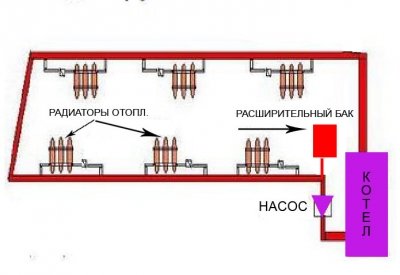

В однотрубних системах опалення з нижнім підключенням ми рекомендуємо використовувати циркуляційний насос для забезпечення доброї циркуляції теплоносія.

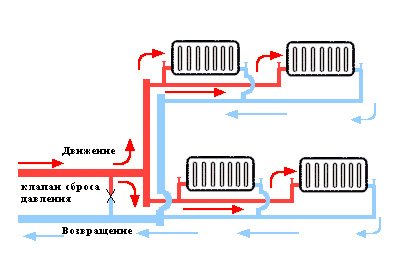

Як ми вже говорили, системи опалення можуть бути однотрубными і двотрубними. В однотрубних системах теплоносій послідовно проходить через усі встановлені в будинку радіатори, поступово віддаючи їм своє тепло. Для того щоб компенсувати втрати тепла, підвідні та відвідні трубки з’єднуються між собою перемичками (схема «ленінградка»). Додатково в опалювальну систему встановлюються циркуляційні насоси, що забезпечують більш інтенсивне протікання теплоносія з радіаторів.

В однотрубних системах опалення необхідно зменшити гідравлічний опір. Це досягається за рахунок використання збільшеного діаметру труб, а також за рахунок застосування радіаторів з нижньою підводкою. В результаті теплоносій протікає по батареям практично по прямій лінії, не втрачаючи свого напору. Також така схема підключення дозволяє трохи заощадити на трубах та інших матеріалах.

Нижнє підключення до двотрубної системі дає можливість досягти більш ефективного виділення тепла. Сама двотрубна система дозволяє значно знизити теплові втрати, що сприяє рівномірному розподілу теплоносія по всіх радіаторів. Що стосується радіаторів, то вони з’єднуються один з одним паралельно, а не послідовно. У двотрубних системах прийнято використовувати діагональну або нижню підводку, але якщо є мета заховати труби в підлогу, допускається використання більш прихованої нижній підводки.

Підключення радіаторів опалення з нижньою підводкою

Використання нижнього підключення у двотрубній системі опалення виправдане лише у випадку, коли ви хочете заховати труби опалення.

Що ми отримаємо, використовуючи радіатори з нижньою підводкою в двотрубної системі?

  • Рівномірне прогрівання всіх приміщень (в однотрубних системах в дальніх кімнатах буде трохи прохолодніше).
  • Відсутність видимих труб опалення – вони будуть заховані в стінах або підлозі.
  • Можливість швидкого демонтажу радіаторів для їх ремонту.

Таким чином, використання радіаторів з нижнім підведенням у складі двотрубної системи опалення дозволить збільшити ефективність обігріву і зробити опалювальну систему максимально невидимою.

Для маскування батарей опалення слід використовувати спеціальні декоративні екрани або ж подбати про придбання дизайнерських радіаторів з нижньою підводкою.

Монтаж радіаторів з нижнім підключенням

Для того щоб змонтувати радіатори з нижнім підключенням, знадобляться наступні компоненти:

  • вмонтовані в стіни опалювальні труби;
  • радіатори вибраної моделі;
  • вузли підключення для радіаторів з нижнім підведенням (при необхідності).

Підключення радіаторів опалення з нижньою підводкою

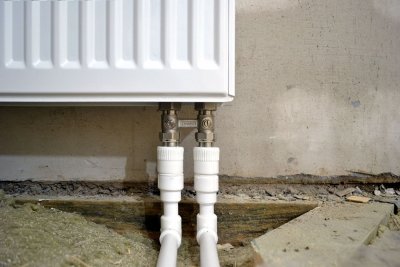

Краще всього виглядають батареї підключені до труб, захованим в підлогу.

Вузли вибираються виходячи з розташування труб. Якщо вони проходять в підлогах, вибираються звичайні вузли (вони чимось схожі на невеликий бінокль). Якщо труби проходять в стінах, застосовуються Г-подібні вузли. Плануєте прокласти однотрубну систему? Не забудьте переконатися, що у вибраних вами вузлах підключення присутні байпаси з вбудованими регулювальними вентилями.

Далі виробляється установка радіаторів. Вони закріплюються на оштукатурених стінах, в тому числі і на оброблених. Необхідно розмітити місця установки кріплень, враховуючи розташування підвідних і відвідних труб, габарити самих батарей і розміри вузлів підключення. Правильність установки контролюється за допомогою будівельного рівня – радіатори повинні висіти строго горизонтально. Також необхідно впевнитися в дотриманні відстаней до підвіконь, стін і підлоги (все це прораховується ще на етапі проектування будинку).

Після завершення монтажних робіт проводиться заповнення системи та її перевірка на герметичність. Тому ще на етапі установки потрібно простежити за герметичним з’єднанням усіх вузлів. Не забувайте використовувати ФУМ-стрічку та інші ущільнювальні матеріали.
