Підключення люстри до подвійного або одинарному вимикача

Роблячи ремонт приміщення, кожна людина стикається з проблемою монтажу освітлювальних приладів. Навіть проста установка люстри може викликати купу питань, пов’язаних з підключенням її до електромережі. Але не все так складно, як здається на перший погляд. Треба тільки правильно скласти схему підключення і, дотримуючись правил безпеки, приступити до роботи.

Зміст

1 Що буде, якщо переплутати фазу і нуль?
- 1.1 Відстежуємо нуль і фазу
2 Монтаж люстри
3 Підключення люстр з вентилятором
- 3.1 Внутрішня схема електроприладу
- 3.2 Пряме підключення
- 3.3 Роздільне підключення
- 3.4 Провід заземлення люстри
4 Підключення люстри із пультом
- 4.1 Схема і комплектація пристрою
- 4.2 Підключення з дистанційним пультом
- 4.3 Підключення зі стаціонарним пультом
5 Підключення до двухклавишному вимикача
6 Підключення до одинарному (одноклавишному) вимикача
7 Підключення до одинарному вимикача декількох люстр
8 Управління трьома люстрами через трьохклавішні вимикач
9 Підключення галогенних світильників
- 9.1 Схема галогенною лампи
- 9.2 Схема підключення до електромережі

Зміст

Що буде, якщо переплутати фазу і нуль?

За правилами електробезпеки фаза «L» завжди повинна перериватися через вимикач і йти до центрального контакту патрона лампочки. Нуль «N» йде загальний до всіх джерел світла без переривання, підходячи до бічного цоколю патрона.

Якщо при підключенні проводами звичайних лампочок переплутати фазу і нуль, нічого страшного для них не буде. А ось людина при заміни згорілої лампи може отримати удар струмом від не відключеної фази.

З люстрами, де використовуються «економки», діодні або галогенні лампи, виникне проблема. Переплутування проводів викличе мерехтіння ламп, і вихід їх з ладу. Осветительному приладу з вентилятором неправильне підключення загрожує згорянням обмоток електродвигуна.

Відстежуємо нуль і фазу

Перед початком підключення будь-якого джерела світла необхідно визначитися з стирчать кінцями дротів. На стелю їх може виходити двоє, троє або четверо. Визначити, який з них куди йде, допоможе інструмент електрика:

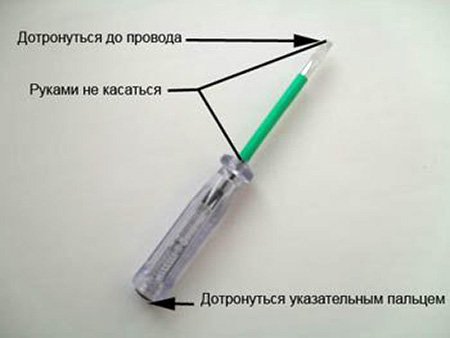

Якщо стеля виходить два дроти, досить скористатися простим індикатором. Включивши клавішу вимикача, по черзі треба доторкнутися до кожного контакту. На тій жилі, де засвітиться лампочка індикатора, буде фаза.
Виходять три дроти на стелю прозванивают аналогічним чином. Тут буде один нуль і два фазні жили, що йдуть до подвійного вимикача. Визначити їх прихильність до певної клавіші можна почерговим виключенням, при цьому проводиться дотик індикатором до оголених кінців на стелі.
Чотири виходять жили на стелю говорять про наявність заземлення. Зазвичай в електропроводці заземлення має жовто-зелене маркування. Якщо всі чотири дроти однакового кольору, фазні кінці визначають аналогічно індикатором. Відрізнити нуль від заземлення допоможе мультиметр. Приладом треба по черзі виміряти опір кожної жили щодо дроту, приєднаного до системи опалення. На тому дроті, де мультиметр покаже опір, і буде заземлення.

Після прозвонки усіх кінців їх треба позначити маркером. Це допоможе знову не заплутатися, виконуючи монтаж люстри.

Монтаж люстри

Розташовуватися люстра повинна в найбільш підходящому місці, щоб її світ охопила усі ділянки кімнати. Зазвичай в квартирах цим місцем є центр стелі. Традиційні люстри кріпляться петлею до стельового анкерного гака. Світлодіодні моделі з пультом управління і деякі інші освітлювальні прилади можуть комплектуватися монтажної планкою. Вона дюбелями фіксується на стелю. Після того, як завершується збірка самої люстри, її фіксують гайками до виступаючих шпильок монтажної планки.

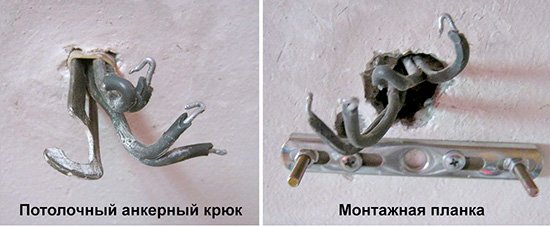

Монтаж підвісної або натяжна стеля вимагає заздалегідь готувати підвіси або заставні. Їх кріплять до того, як буде виконана збірка підвісної конструкції. Для заставної підійде дерев’яний брус. По товщині він повинен бути на одному рівні з майбутнім стелею. До бруса монтажну планку кріплять саморізами.

Збірка з’єднань обов’язково повинна відбуватися з використанням сполучних колодок. Вони забезпечать міцний і безпечний контакт.

Підключення люстр з вентилятором

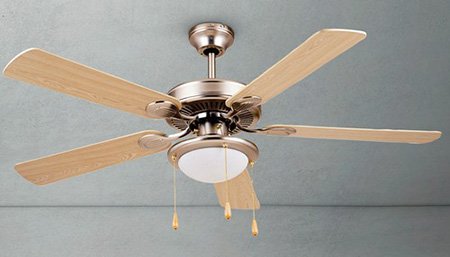

Монтаж люстри на стелю, поєднаної з вентилятором, дуже зручний. Електротехнічне виріб забезпечить освітлення кімнати і замінить влітку кондиціонер. Зазвичай такі прилади встановлювали в офісах, але зараз вони вже стали популярні для житлових кімнат. Купуючи виріб, треба звернути увагу, щоб з ним була інструкція. У ній міститься схема підключення до електромережі.

Внутрішня схема електроприладу

Раніше інструкції подібних електроприладів містили додатковий пункт, де відображалася схема внутрішнього електрообладнання і докладний опис принципу роботи. Зараз багато виробників прибрали цей розділ, залишивши тільки підключення до електромережі. Для рядового споживача це не так вже й важливо, але якщо поверхнево розглянути, то проста схема приладу складається з освітлювача, з вбудованим електродвигуном вентилятора. Кожен з них може включатися окремо двухклавишным вимикачем або одночасно одноклавишным.

Схема підключення до одноклавишному вимикача не дуже практична. При включенні освітлення вентилятор весь час буде обертатися, що при низькій температурі буде зайвим. Виконати підключення такого приладу краще буде подвійним вимикачем, де кожна клавіша призначена для управління певним елементом.

Пряме підключення

Схема прямого підключення непрактична, але, як існуючий варіант, її треба розглянути:

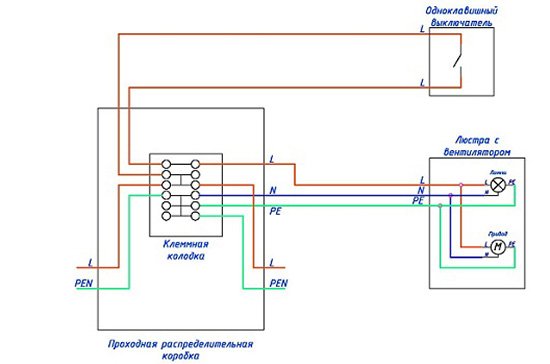

Одноклавішне підключення

Першим виконують монтаж нульового проводу, що йде від розподільної коробки. Нуль під’єднують одночасно до двох проводах, що йдуть від люстри. Перший провід – це нуль електродвигуна вентилятора, другий нульовий провід виходить від цоколя лампи. Якщо люстра містить кілька лампочок, вони будуть з’єднані між собою всередині корпусу одним нульовим проводом.

Фазу підключають проводом, йде від вимикача. Схема підключення однакова. Мережеву жилу підключають до фазному виходу електродвигуна вентилятора і одночасно до дроту, що йде від центрального контакту лампи. Але з фазним проводом не все так просто. Якщо люстра обладнана, наприклад, трьома чи п’ятьма лампами, з корпусу буде виходити два фазних проводи. Вони вимагають підключення до подвійного вимикача для управління окремою групою лампочок. Варіант з одноклавишным вимикачем передбачає поєднання цих двох виходів, що при включенні викличе світіння всіх лампочок.

Як видно, принцип прямого підключення простий. Включили клавішу, струм пішов по двох проводах, загорілися лампочки і заробив вентилятор. Тобто, для управління вентилятором і лампами використовується тільки одна клавіша прямого підключення.

Роздільне підключення

Складніше відбувається монтаж люстри з роздільним підключенням. Тут передбачено підключення до подвійного або навіть потрійного вимикача з великою кількістю проводів:

Двохклавішне підключення

Насамперед необхідно індикатором відстежити нуль і фазу.

Спочатку, як завжди, йде підключення нульової жили до всіх нульовим виходів люстри.

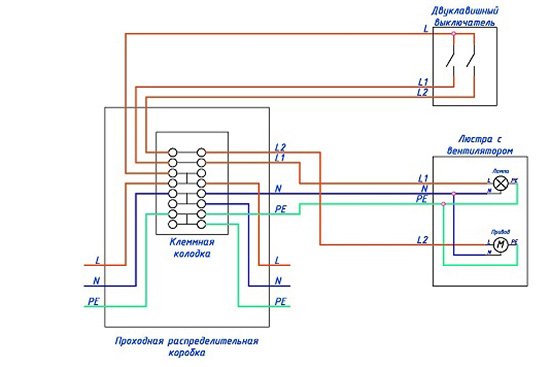

Від подвійного вимикача буде йти дві фазні жили. Одну підключають до відповідного виходу електродвигуна вентилятора, іншу з’єднують з фазним проводом, йде від центрального контакту лампи. Якщо кілька лампочок і виходить з корпусу люстри два фазних жили, їх аналогічно розглянутій схемі підключення з’єднують разом. Тоді від включення однієї клавіші будуть загорятися всі лампочки, а друга клавіша призначена для управління вентилятором.

Якщо потрібно, щоб лампочки багаторіжкові люстри включалися групами, наприклад, горіти буде два ріжка або відразу все, буде потрібно підключення до трехклавишному вимикача. Тоді одна клавіша призначена для управління вентилятором, а дві інші – освітленням. Схема підключення залишається незмінною, тільки використовується вже три фазних жили, придатних від кожної клавіші до відповідного виходу на люстрі.

Схема управління декількома клавішами трохи складніше, але вона більш ефективна для комфортного користування.

Провід заземлення люстри

Зважаючи на те, що люстри з вентилятором обладнані електродвигуном, вони забезпечені заземлюючим контактом, позначеним «PE». Проводка старих квартир не передбачає проходження від розподільного щита проводу заземлення. Його доведеться прокласти самостійно або просто заізолювати цей контакт на люстрі.

Підключення люстри із пультом

Сучасним освітлювальним приладом є люстра з пультом управління. Її робота не обмежена одним освітленням. Пристрій можна використовувати як декоративне підсвічування, таймер або світломузику. Всі програми, закладені у пам’яті, можна вибрати пультом управління.

Схема і комплектація пристрою

Схема люстри із пультом управління складається з декількох світлодіодних світильників, об’єднаних блоками. Їх роботою керує контролер. Він допомагає вибирати різні режими освітлення, а також включати або відключати різні блоки світильників. У свою чергу, до контролера приєднано пристрій напрямки, отримує команди з пульта.

Деякі моделі контролерів продаються разом з пультом управління окремо від люстри. До такого приладу самостійно підключають кілька світильників. Це дозволяє дистанційно керувати освітленням, збільшивши кількість його режимів. Якщо порівняти подвійний вимикач і контролер, то перший зможе керувати тільки двома електричними лініями, а функціональність другого пристрою зростає до шести ліній.

Крім дистанційного пристрою управління, можлива установка стаціонарного пульта. Його монтаж виконують замість настінного вимикача. Призначений стаціонарний пульт для управління освітленням та пошуку загубленого дистанційного пристрою за рахунок вбудованого звукового сигналу.

Підключення з дистанційним пультом

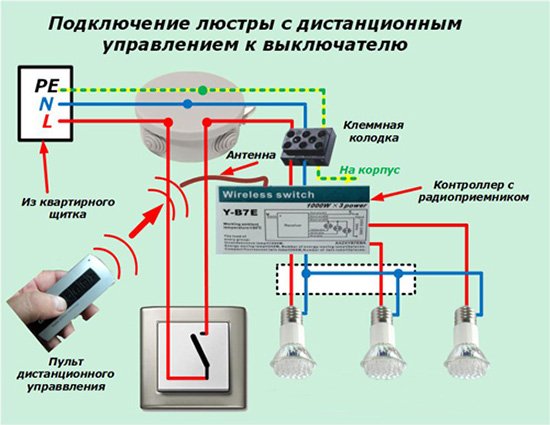

Найпростіше підключити світильник з пультом в старих квартирах, де до місця його монтажу підходить два або три дроти. Нові споруди мають сучасну розведення електричної мережі, що складається з чотирьох проводів. Четверта жила йде для заземлення. Якщо провід не відрізняється кольором ізоляції, доведеться витратити трохи часу, щоб виявити його і підключити до корпуса світильника або просто заізолювати.

Схема підключення до решти проводів наступна:

Першою підключають нульову жилу лінії до відповідного виходу світильника.

Так як управляти освітленням тепер можна з пульта, потреба в настінному вимикачі відпадає. Але він має бути постійно включений, щоб струм надходив до світильника. Як варіант, можна взагалі прибрати зі стіни, а два контакти з’єднати всередині коробки і заізолювати.

Якщо на стіні стояло одноклавішне отключающее пристрій, значить, до світильника буде підходити тільки одна фазна жила, яку треба під’єднати.

Від подвійного вимикача, природно, виходить два живлять дроти. Тоді один підключають до люстри, а інший просто ізолюють. Для безпеки непотрібну другу жилу краще додатково відключити і заізолювати всередині коробки настінного вимикача.

Підключаючи такий прилад, головне, не переплутати фазу і нуль. Електронні схеми дуже чутливі і можуть перегоріти.

Підключення зі стаціонарним пультом

Монтаж стаціонарного пульта можливий, тільки якщо до світильника підходить три дроти. Його монтують замість подвійного вимикача на стіні:

Отключающее пристрій видаляють зі стіни. Повинна залишитися коробка з трьома кінцями дроту. Два вільних кінця – це фазні жили, що йдуть до світильника від колишніх клавіш. Третій кінець підводить фазу, що живить через вимикач перші дві жили. На даний момент вони всі розведені по сторонам.

Перший вихід світильника з’єднують на стелі спільно з нульовою та однієї колишньої фазної житловий.

Другий вихід світильника підключають до решти другий колишньої фазної жилі.

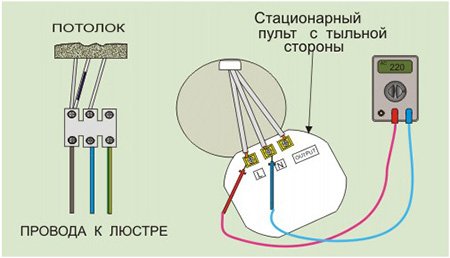

Такі роботи передбачають монтаж стаціонарного пульта на стіну. Але спочатку мультиметром знаходять пару жив з стирчать з коробки проводів, між якими виникає 220 вольт. Їх приєднують до клем стаціонарного пульта, позначеними літерами «N» та «L».

Залишився третій вільний кінець підводять до клеми, позначеної «OUTPUT».

Ось і все, залишилося закріпити пристрій на стіну і перевірити працездатність.

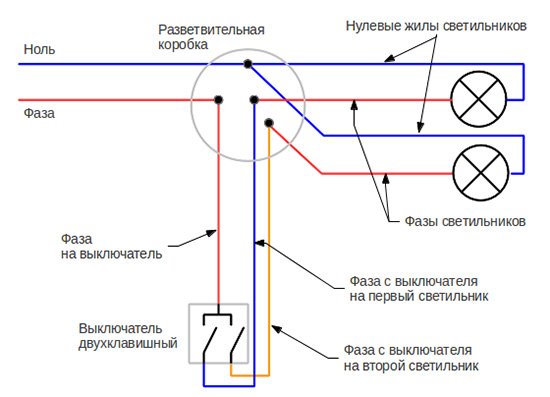

Підключення до двухклавишному вимикача

Перш ніж підключити до двухклавишному вимикає пристрою будь-яку люстру, треба звернути увагу на стелю, де виходять кінці жив, і порахувати їх. Мінімум для подвійного вимикача має бути три дроти: один нуль і дві фази. Якщо є четвертий кінець – це заземлення. Його треба просто ізолювати або прикріпити до металевого корпусу люстри. Визначившись, де який провід, можна прикріпити освітлювальний прилад на стелю і під’єднати його:

Отже, на стіні встановлено подвійний вимикач. На стелю йде три або чотири жили. Що робити з заземленням – вже визначилися, залишається розібратися з рештою трьома кінцями. Їх розподіл залежить від кількості ріжків люстри.

Однорожковый прилад поєднати з двома клавішами не можна, до того ж нерозумно робити таку комплектацію. Адже доведеться ізолювати одну фазу на стелі, тоді друга клавіша залишиться неробочою. Отже, люстра повинна бути з трьома, п’ятьма або великою кількістю ріжків, але не менше двох.

Незалежно від кількості рожков, підключення кінця нульової жили роблять до вихідного відповідного проводу з люстри. Всередині корпусу він з’єднаний з усіма цоколями ламп.

Залишаються на стелі два фазних кінця є частиною ліній, відповідних до клавіші вимикача. Їх необхідно підключити до двох виходять з люстри фазним проводам, тоді кожна клавіша буде керувати певною групою лампочок.

Буває, що многорожковый освітлювальний прилад забезпечений трьома фазними виходами. Тоді два з них на свій розсуд треба з’єднати між собою, щоб кількість виходів відповідало кількості клавіш.

Подвійний вимикач розумно поєднувати з приладом, обладнаним не менш як трьома ріжками. Це дозволяє оптимально компонувати кількість працюючих ламп. У трехрожковой люстрі можна, наприклад, включати одну лампочку або відразу три. Зручні варіанти компонування виходять з пятірожковой або шестирожковой люстрою. Кожній клавіші можна включати певну кількість лампочок. Готовий виріб з заводу вже розбито на групи, але при бажанні люстру можна розібрати і скомпонувати групи ламп на свій розсуд.

Підключення до одинарному (одноклавишному) вимикача

Найпростіша схема підключення однієї лампочки до одноклавишному вимикача складається з двох проводів: нуль і фаза. Вони виходять в рівній кількості на стелі і з люстри. Їх залишається тільки з’єднати між собою. Якщо стеля виходить третій провід заземлення, його просто ізолюють або підключають до металевого корпусу приладу.

Якщо намічений монтаж багаторіжкові люстри, то з неї буде виходити кілька фазних проводів. Їх доведеться з’єднати між собою, щоб вийшли ті ж два кінця, як і на стелі. Вимикач одинарний просто буде вводити в роботу одночасно всі лампочки.

Підключення до одинарному вимикача декількох люстр

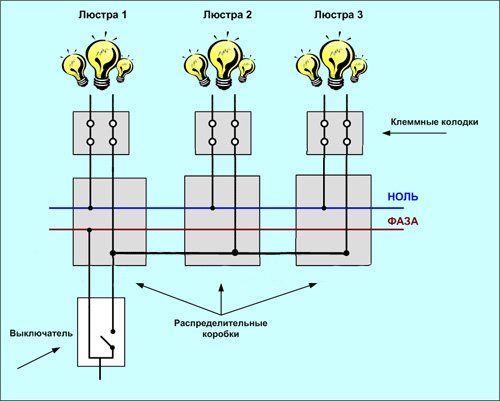

Схема управління однією кнопкою декількома джерелами світла актуальна для групи світильників підвісної стелі, або декількох ламп, що висять у великій кімнаті. При цьому вони повинні з’єднуватися паралельно. Для зручності підключення кожен прилад освітлення має свою розподільну коробку.

Управління трьома люстрами через трьохклавішні вимикач

Схема з трехклавишным вимикачем зручна для під’єднання джерел світла кухні, ванної та туалету. Нульовий провід, як завжди, береться загальний, а фазні жили від кожної клавіші йдуть в різні кімнати до люстрі.

Підключення галогенних світильників

Дизайн сучасних квартир передбачає використання для освітлення галогенних ламп. Але такі джерела світла можна безпосередньо живити від електромережі. Робота галогенних ламп відбувається від понижуючого трансформатора, що дозволяє їх використовувати в сирих приміщеннях.

Схема галогенною лампи

Як і всі джерела світла, галогенна люстра складається з корпусу з відбивачами. Замість звичайних, тут встановлено певну кількість галогенних ламп. Кожна група джерел світла має свій понижуючий трансформатор, розрахований на номінальну напругу використовуваних лампочок.

Схема підключення до електромережі

Схема підключення галогенних світильників до одинарному та двухклавишному вимикача нічим не відрізняється від монтажу джерел світла зі звичайними лампами. Відмінності полягають тільки у внутрішній схемою підключення. Скільки б не було галогенних ламп в люстрі, кожна група повинна бути підключена до низькій стороні трансформатора. Причому лампи однієї групи з’єднуються між собою паралельно.

Стирчать на стелі фазні кінці жив від вимикача підводять до високої боці кожного трансформатора. Нуль береться загальний. Тобто схема підключення галогенових люстр відрізняється тільки тим, що провід від вимикача до лампи йде через понижуючий трансформатор.

Розглянувши різні схеми підключення, можна сказати, що установка люстри не така вже складна справа. Якщо правильно розібратися зі схемою, всю роботу можна зробити самостійно.
