Підключення каміна до системи опалення і димоходу

Сучасний камін – багатофункціональний пристрій. Він і опалити будинок може, і кухонною піччю може послужити, якщо варильна поверхня є, і прикрасою інтер’єру може стати, і навіть гарячою водою забезпечити. При цьому він встановлюється в будь-який момент, так як в фундаменті не потребує.

Підключення каміна до системи опалення і димоходу

Особливості вогнища з водяним контуром

Основною його відмінністю від воздухогрейного апарату є теплообмінник між стінками камери згоряння і корпусом. Як правило, це змійовик: вода нагрівається від стін топочника і подається в труби. Є моделі з пластинчастим теплообмінником: в цьому випадку камін з водяною сорочкою функціонує як двоконтурний котел, що дозволяє підключити та гаряче водопостачання, і трубопровід для опалення.

Для нормальної роботи всієї системи опалення, потрібні наступні елементи.

  • Керамічний димар або з нержавіючої сталі буде найкращим рішенням. Переріз повинен відповідати розмірам патрубка, ні в якому разі не менше, довжина не може бути менше 4 м. Гофровані гнучкі труби установники не рекомендують.
  • Підведення повітря для згоряння – обов’язкова для всіх потужних камінів. Горіння вимагає достатньої кількості кисню, і без підводки, це повітря буде забиратися з кімнати. В інструкції вказують необхідну перетин труби, але в жодному разі – не менше 200 кв. див. Повітропровід виводиться назовні.

Підключення каміна до системи опалення і димоходу

  • Твердопаливний апарат володіє високою інерцією: максимальну кількість тепла акумульовано в паливі, припинити подачу тепла одномоментно не можна. Температура на таких пристроях регулюється з великими труднощами, тому система опалення монтується відкрита.

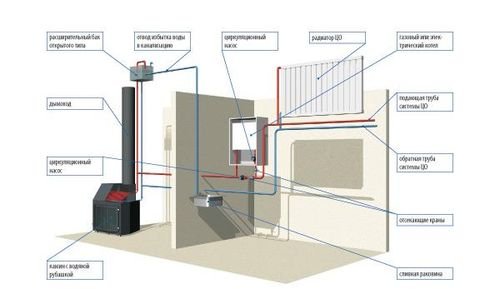

  • З найвищої точки водяної сорочки виводять вертикальну трубу з резервуаром – накопичувальним баком. У верхній його частині є отвір перерізом не менше 5-7 кв. см. При гасінні вогню вода деякий час продовжує нагріватися, тобто збільшуватися в обсязі, тим самим піднімаючи тиск в системі опалення. Тільки підключення відкритого розширювального бака дає гарантію того, що тиск не стане критичним. Використовувані в закритих системах клапани безпеки бак не замінять.

Підключення каміна до системи опалення і димоходу

Не рекомендується використовувати твердопаливний камін в якості єдиного джерела обігріву. Звичайно, дрова – паливо доступне, але автоматично не подається. У відсутність господарів немає ніякої можливості захистити систему опалення від промерзання. Тому робота пристрою повинна дублюватися хоча б парою електрообігрівачів.

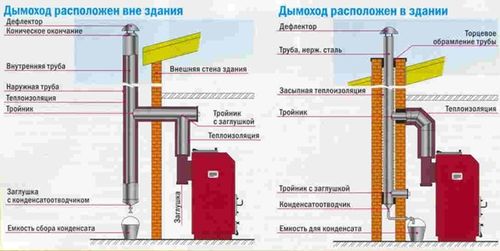

Підключення апарата до димоходу

Особливість спалювання твердого палива полягає у великій кількості сажі, золи і летких кислих сполук. Це дуже обмежує вибір матеріалів, так як потрібно стійкість до дії високої температури і хімічно агресивних речовин.

  • Керамічний димар інертний і вогнетривкий, легко збирається. Металевий з нержавіючої сталі легше по вазі і доступніше за вартістю. Краще варіант двуконтурний: дві сталеві труби з вогнетривким ізолятором між ними.

Підключення каміна до димаря роблять по-різному: вертикально і під кутом, залежно від конкретних умов. Кращий варіант – вертикальна установка, так як гази з топки піднімають по спіралі, а зміщення або повороти газовідводу перешкоджають руху.

  • Встановлення починають від апарату. Підключення каміна виробляють через пряму трубу, відвід або трійник.
  • Топочник до дымоотводному каналу потрібно підключити через шибер – регулюючу заслінку. Всі стики труби затягнути гвинти. Виробники камінних топок радять споруджувати димохід без зауживания.
  • При проходженні стін або стелі монтують прохідний патрубок з мінеральною ізоляцією.
  • Висота зовнішньої частини обчислюється в залежності від місця розташування. Якщо дистанція між трубою і коником менше 3 м, то димовідвід повинен бути на рівні гребеня тоді, якщо менше 1,5 м, то підніматися над коником на 0,5 м.

Підключення каміна до системи опалення і димоходу

Під’єднання опалювального трубопровід

Тут правила монтажу практично не відрізняються від установки системи з твердопаливним котлом. Більшість моделей з водяною сорочкою більш прості в управлінні, так як обладнуються електронним управлінням. У цьому випадку шибер виконує роль швидше оберігає пристрою.

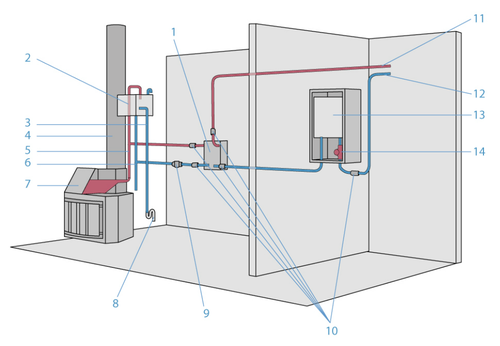

  • Схема підключення каміна з водяним контуром розраховується в залежності від кількості кімнат, їх площі, що використовуються радіаторів. Реалізується як гравітаційний механізм, так і з примусовою циркуляцій.

Підключення каміна до системи опалення і димоходу
