Від правильного підключення всіх інженерних комунікацій, безпосередньо залежить комфорт проживання в приватному будинку або котеджі. На жаль, далеко не завжди є можливість провести відразу всі комунікації. Особливо, це стосується гарячого водопостачання. Як показує практика, найпоширеніше рішення – підключення звичайного бойлера. Але, варто зазначити, що він потребує чималої кількості електроенергії, у зв’язку з чим, вартість комунальних послуг різко зростає.

Підключення бойлера непрямого нагріву до котла: відео, схема підключення

Виходом зі сформованої ситуації є підключення бойлера непрямого нагріву. По суті це водонагрівач, який функціонує з використанням системи водопостачання та існуючої системи опалення. Крім усього іншого, у разі виходу з ладу котла, або ж в теплу пору року, вода буде підігріватися за допомогою вбудованого Тена.

Плюси і мінуси бойлерів непрямого нагріву

Дане обладнання має ряд переваг:

  • немає додаткових витрат електроенергії;
  • стабільне гаряче водопостачання;
  • можливість приєднати різні джерела нагріву.

Підключення бойлера непрямого нагріву до котла: відео, схема підключення

Поряд з перевагами, бойлер непрямого нагріву має і деякі недоліки:

  • досить висока вартість, у зв’язку з чим, дане обладнання не є загальнодоступним;
  • при дуже великому обсязі для нагріву води буде потрібно кілька годин;
  • при установці вимагає великої кількості вільного простору.

Принцип роботи системи та основні види обладнання

Вся система включає в себе кілька основних елементів:

  • опалювальний котел, до якого буде виконано підключення;
  • насос, що забезпечує безперервну циркуляцію води;
  • 3-ходовий клапан;
  • патрубки та шланг для з’єднання з основною системою опалення;
  • бойлер, підтримує непрямий нагрів.

Підключення бойлера непрямого нагріву до котла: відео, схема підключення

Все обладнання непрямого нагріву можна умовно поділити на 2 основні категорії:

  • встановлюються на підлогу;
  • встановлюються на стіну.

У залежності від габаритів приміщення і розмірів обладнання, можна вибрати будь-який з варіантів.

Ще одним з незаперечних переваг даного обладнання, є той факт, що вода з системи опалення і гаряча вода нагріта не повідомляються один з одним, а значить, після нагрівання, воду можна використовувати для будь-яких цілей.

Як підключити обладнання для непрямого нагріву до електричного або газового котла?

В опалювальній системі спостерігається безперервна циркуляція гарячої води з котла, яка забезпечується завдяки наявності двох основних магістралей – подачі і обратки. Як правило, встановлення обладнання здійснюється у тому ж приміщенні, де знаходиться котел, завдяки чому не потрібно проводити багатометрові комунікації.

Підключення бойлера непрямого нагріву до котла: відео, схема підключення

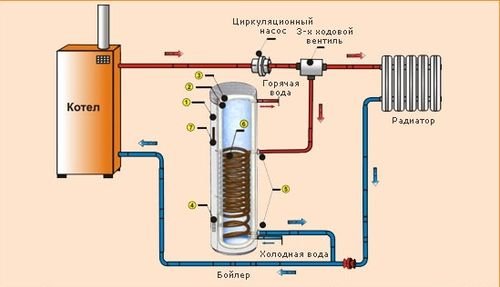

Основна схема підключення являє собою принцип радіатора. Так, нагріта вода з котла, за подаючої магістралі, направляється безпосередньо в котел і систему опалення, пройшовши по колу, вода повертається в котел. Таким чином, забезпечується максимально рівномірний нагрів води у всіх теплових носіях.

Як підключити обладнання непрямого нагріву води до двухконтурному котла?

Основою даної схеми стане 2-контурний котел. Його основний принцип полягає в тому, що здійснюється одночасний нагрів води, як для опалення, так і для водопостачання. Однак, як показує практика, якщо використовувати гарячу воду з такого котла в дуже великій кількості, то це, в більшості випадків, негативно позначається на системі опалення.

Саме тому, рекомендується витрачати воду з котла лише в невеликих обсягах, тоді як в якості основного джерела гарячої води, застосовувати бойлер. Варто відзначити, що, чим вищий нагрів води в системі опалення, тим сильніше буде нагріватися вода.

Підключення бойлера непрямого нагріву до котла: відео, схема підключення

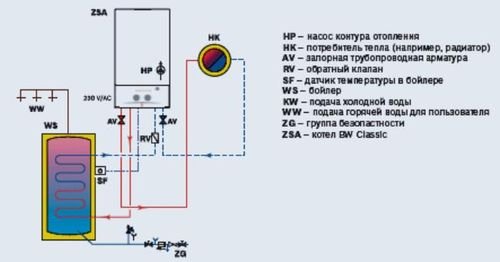

Сама схема підключення дуже проста. Спеціальний, 3-ходовий клапан монтується відразу після насоса для циркуляції води, як це показано на фото. Як тільки вода нагріється до тієї температури, яка встановлена на вбудованому регуляторі температури, клапан закривається, і вода починає циркулювати лише по системі опалення. Температурний датчик, підключається безпосередньо до насоса.

В залежності від обраного пріоритету слід виконувати і підключення:

  • для пріоритету гарячого водопостачання, монтаж здійснюється паралельно з опаленням;
  • для пріоритету системи опалення, монтаж слід виконувати послідовно. У цьому випадку термодатчик встановлювати не потрібно.

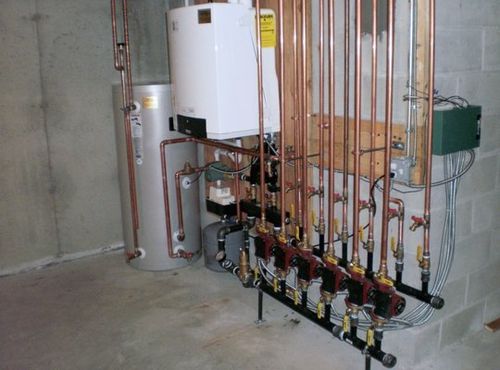

Для того щоб обладнання продовжувало функціонувати навіть улітку, досить встановити в систему байпас і додаткові крани, якими можна відключити нагрівання радіаторів. При застосуванні паралельного підключення, байпас ставиться на термоголовкою. Приклад такої установки докладно показаний на відео.

Підключення бойлера непрямого нагріву до котла: відео, схема підключення

Як підключити бойлер непрямого нагріву до одноконтурному котлу

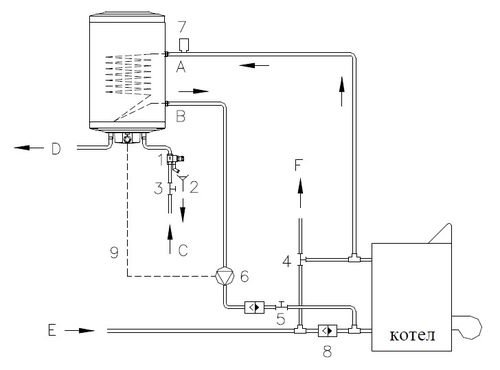

У стандартних, 1-контурних котлах відсутній підігрів води для системи гарячого водопостачання, у зв’язку з чим, бойлер стане єдиним джерелом гарячої води. Схема підключення полягає в наступному: за допомогою шлангів і патрубків потрібного діаметру, обладнання з’єднується з котлом. У систему також необхідно встановити циркуляційний насос і 3-ходовий клапан, який так само буде спрацьовувати при досягненні води потрібної температури.

Дана система має один суттєвий недолік – при виході з ладу обладнання, не буде резервного джерела гарячої води.

Підключення бойлера непрямого нагріву до котла: відео, схема підключення

Рекомендації фахівців:

Для тих, хто вирішив придбати обладнання для непрямого нагріву для підключення до системи опалення, фахівці дають кілька рекомендацій:

  • обсяг слід вибирати таким чином, щоб на кожну людину, яка проживає в будинку, припадало понад 20 літрів води;
  • при монтажі обладнання, не слід нехтувати заземленням;
  • для того щоб компенсувати теплове розширення і амортизувати можливі гідроудари, на вихідний магістралі, в обов’язковому порядку, встановлюється гідроакумулятор, як це показано на фото;
  • у безпосередній близькості від обладнання слід встановити розетку, що дозволить підключити бойлер в той момент, коли котел буде відключений або вийде з ладу;
  • на магістралях слід встановити крани. Це необхідно для того, щоб при необхідності, обладнання можна було легко відключити, без шкоди для системи опалення;

Крім того, щоб нагрів води здійснювався як можна швидше, бойлер слід встановлювати як можна вище над рівнем радіаторів.
