Підігрів труби водопроводу від замерзання електричним кабелем

Досвідчені будівельники знають, що найефективніший спосіб захисту водопроводу і каналізаційних труб від замерзання взимку – монтаж згідно встановленим нормам. Досить заглиблені і утеплені інженерні мережі не створюють проблем в зимовий час. Але часто з об’єктивних причин (кам’янистий грунт, специфіка конструкції колодязя та інше) трубопровід знаходиться близько до поверхні землі. Крім нього уразливими для мороза місцями залишаються неопалювані підвали, бетонні перекриття цоколя, врізка в загальну мережу. Крижані затори, що виникають на цих ділянках, повністю виключають можливість використання трубопроводу. Щоб радикально вирішити проблему, необхідно встановити на труби водопроводу і каналізації підігрів від замерзання. Для цієї мети підійде один з видів електричного кабелю.

Підігрів труби водопроводу від замерзання електричним кабелем

Зміст

  • 1 Як працює підігрів водопроводу
    • 1.1 Переваги кабелю, що гріє
  • 2 Кабель резистивного дії
  • 3 Особливості саморегулюючого пристрою
  • 4 Як вибрати відповідний кабель
  • 5 Монтаж системи обігріву
  • 6 Особливості монтажу всередині труб
  • 7 Зовнішнє утеплення

Як працює підігрів водопроводу

Утеплення водопроводу відбувається завдяки перетворенню електричної енергії в теплову. Провід намотаний на трубопровід або поміщений усередині нього, з-за високого опору розігрівається при проходженні електричного струму. Його температура пропорційна силі опору. Зовнішня ізоляція кабелю відрізняється безшовним виконанням, високою стійкістю до механічних пошкоджень, дії хімічних речовин та високої температури.

Для виготовлення нагрівальних систем використовуються два види кабелю:

  • резистивний;
  • саморегулюючий.

Вони різняться конструкцією і вартістю, мають свої переваги і недоліки, які слід врахувати, вибираючи пристрій проти обмерзання. Провід включається при температурі 5º C, а вимикається при 15º C, він ощадливо витрачає електроенергію. Контроль функціонування резистивного кабелю здійснює спеціальний датчик, а саморегульованого – полімерна матриця.

Переваги кабелю, що гріє

Використовувати утеплення електричним дротом для запобігання замерзання водопровідних і каналізаційних труб можна без обмеження місць експлуатації. Альтернативне утеплення встановлюється під землею, в приміщенні, на відкритому повітрі. Серед достоїнств виробу:

  • надійність роботи і підтримання заданої температури;
  • система укомплектована всім необхідним для простого і швидкого монтажу своїми руками;
  • економна витрата електроенергії;
  • висока потужність пристрою забезпечує надійне утеплення, навіть при сильних морозах труба з електричним обігрівом не замерзає;
  • безпека – провід надійно захищений ПВХ ізоляцією і не представляє небезпеки для здоров’я, його можна поміщати всередину трубопроводу з питною водою.
  • доступна вартість – ціна на гріють вироби досить демократична.

Головний недолік системи – утеплення залежить від електрики, при його відключенні вода всередині труб перестане грітися.

Підігрів труби водопроводу від замерзання електричним кабелем

Кабель резистивного дії

Резистивна модель виробляється з металевого сплаву з високим опором. Вона може мати одну або дві жили. Перший варіант використовується рідко, для забезпечення його роботи необхідно звести два протилежних кінця проводу у розетки, але при монтажі своїми руками на водопровід це зробити нереально. Двожильний варіант не має складнощів при установці з одного кінця передбачена контактна муфта, що замикає ланцюг.

Виробники відпускають резистивний провід бухтами різного метражу. Він має однаковий опір по всій довжині, це властивість виключає перегрів, робоча температура 60-80 º C. Потужність пристрою становить 20 Вт/м, цього достатньо для запобігання замерзання води в каналізаційних трубах великого діаметру.

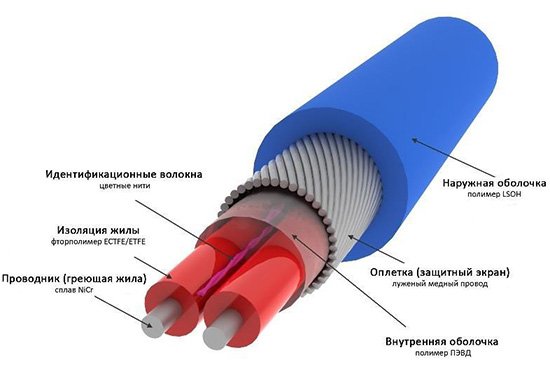

Внутрішнє пристрій гріючого кабелю включає:

  • дві жили металевих провідників електрики;
  • теплостійка ПВХ ізоляція;
  • шар фторопласту;
  • екран з мідної сітки для заземлення;
  • зовнішня оболонка з термостійкого полімеру.

Підігрів труби водопроводу від замерзання електричним кабелем

У комплекті з гріючою кабелем йде регулятор температури. Прилад вимірює температуру води і відключає нагрів при досягненні встановленого показника. Якщо використовувати систему без регулятора, то доведеться оплачувати витрати електроенергії в теплі дні. Вартість резистивного проводу доступна для всіх споживачів.

Особливості саморегулюючого пристрою

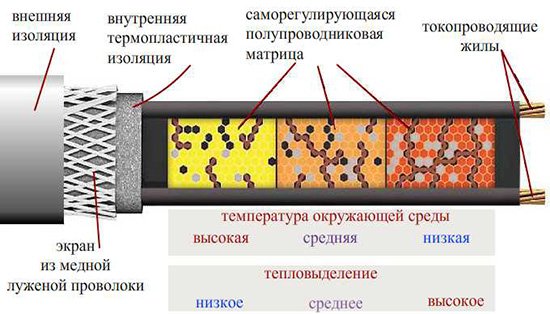

Саморегулюючий кабель – оптимальний варіант, що гарантує утеплення інженерних мереж. Він не вимагає установки додаткових контрольних приладів, споживає мало електроенергії, простий в монтажі і обслуговуванні. Конструкція виробу визначає його властивості, в неї входять:

  • полімерна матриця, яка збільшує або зменшує подачу тепла в залежності від температури навколишнього середовища;
  • мідні жили, проводять електричний струм;
  • внутрішня ізоляція;
  • екран з мідної фольги для відображення тепла;
  • зовнішня ізоляція, оберігає конструкцію від вологи.

Підігрів труби водопроводу від замерзання електричним кабелем

Напівпровідникова матриця характеризується здатністю інтенсивно пропускати струм при низькій температурі. В процесі нагрівання це властивість знижується. Температура нагріву на окремих ділянках проводу може відрізнятися, її максимальні показники доводяться на місця впливу холоду. Зниження споживання електрики при підвищенні температури – основна перевага цього пристрою. Провід можна нарізати на фрагменти потрібної довжини, починаючи від 20 див. Його потужність становить 5-50 Вт/м. Для застосування всередині водопроводу досить вироби 10 Вт/м, намотування зовні на відкритому повітрі зажадає збільшення показника до 25 Вт/м. Саморегулюючий кабель не перегорить при зіткненні витків. Його єдиний недолік – висока вартість.

Підігрів труби водопроводу від замерзання електричним кабелем

Як вибрати відповідний кабель

Системи підігріву води всередині водопроводу і каналізаційних труб розрізняються за показниками потужності. Щоб уникнути обмерзання побутових інженерних мереж, досить встановити своїми руками гріючий кабель потужністю до 50 Вт/м. Для зовнішнього розміщення кабелю краще використовувати модель стрічкової форми, вона забезпечить щільне прилягання до труб, збільшить площу дотику. При виборі пристрою, який гарантує повноцінне утеплення, враховують декілька факторів:

  • перетин водопровідних і каналізаційних труб;
  • матеріал трубопроводу;
  • можливі тепловтрати.

Монтаж системи обігріву

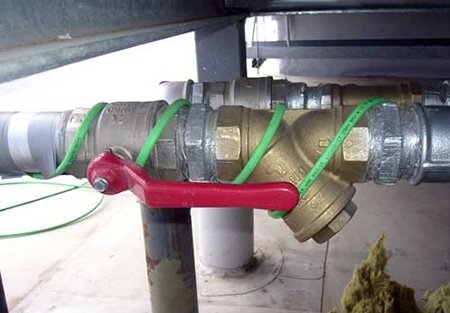

Перш ніж приступити до монтажу нагрівального кабелю своїми руками, необхідно перевірити цілісність ізоляції. Не можна використовувати дріт з зовнішніми ознаками пошкодження. Правила і послідовність з’єднання системи описані в інструкції виробника. Щоб утеплення стабільно працювало, необхідно виконати його у відповідності з усіма вимогами безпеки. Для запобігання аварійних ситуацій нагрівальний кабель підключають через УЗО. Запірна арматура потребує особливого утепленні, в цих місцях краще намотати кілька витків дроту.

Особливості монтажу всередині труб

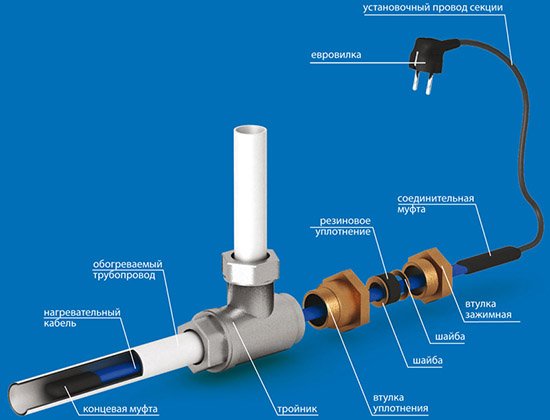

Якщо конструктивні особливості не дозволяють виконати монтаж нагріваючого пристрою своїми руками зовні каналізаційних труб водопроводу, то він розміщується всередині. Допускається Установка на ділянці, що не має запірних вентилів. Використовується провід з круглим перерізом, який має в комплектації сальниковий вузол для розміщення в трубі. Вхід кабелю здійснюється через трійник. Довжина системи повинна відповідати довжині труби. Місце, де встановлено обігрів, позначають попереджуючим написом. Для установки у водопровід з питною водою використовують дріт з фторвмісними полімерним покриттям, дозволених до контакту з харчовими продуктами.

Підігрів труби водопроводу від замерзання електричним кабелем

Внутрішній монтаж своїми руками має кілька мінусів:

  • зменшується діаметр труби;
  • врізка трійника порушує цілісність стінок;
  • виникають складності при монтажі на нерівних ділянках.

Зовнішнє утеплення

Плануючи розмістити нагрівальний кабель з зовнішньої сторони трубопроводу, необхідно заздалегідь подбати про придбання матеріалів для подальшої теплоізоляції. Це можуть бути напівциліндри з базальтової вати, каучуку, спіненого поліетилену та інші матеріали.

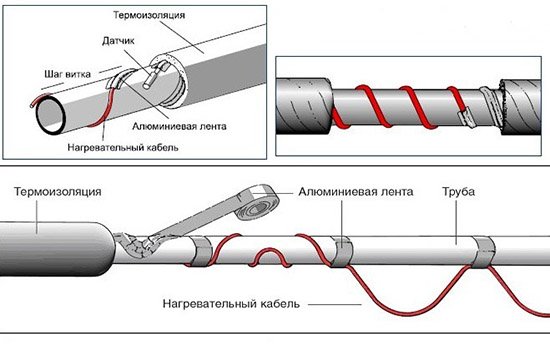

Зовнішній монтаж системи своїми руками виконується одним із способів:

  • однією смугою вздовж труби;
  • паралельними рядами;
  • хвилястою лінією;
  • спіральними витками.

Перший і другий варіанти менш ефективні, їх використовують, якщо діаметр труби не відповідає допустимому радіуса витків. Спіральне розташування потребує найбільшої витрати дроти, але відрізняється високою ефективністю. Найчастіше схема підбирається виходячи з способу прокладки труби з підігрівом. При установці резистивного проводу слід уникати контакту окремих витків, це призводить до перегріву і виходу з ладу. Між спіралями закріплюють температурні датчики, які дозволять своєчасно вмикати і вимикати обігрів.

Монтаж системи виконується за допомогою алюмінієвого скотча. Металізована стрічка забезпечує надійність фіксації і рівномірний розподіл тепла. Якщо виконується утеплення пластикових труб, то попередньо вся поверхня обмотується фольгованим скотчем. Це дозволить уникнути перегрівання окремих ділянок.

Підігрів труби водопроводу від замерзання електричним кабелем

Поверх намотаного і закріпленого дроту знову суцільним шаром наноситься алюмінієва самоклеюча стрічка. Вона міцніше зафіксує кабель і стане додатковим шаром ізоляції. Останній етап монтажу – установка теплоізоляційних циліндрів. Слід упевнитися, що матеріал абсолютно сухий, присутність вологи знижує ефективність ізоляції. Утеплювач надівається дуже акуратно, щоб не пошкодити намотаний кабель. Місця стиків і з’єднань проклеюються водостійкою стрічкою. Після закінчення монтажних робіт проводиться перевірка працездатності системи. Якщо потужність нагрівального кабелю вибрана правильно, а установка виконана по інструкції, виключається замерзання води усередині трубопроводів.
