Піч слобожанка тривалого горіння: фото, відео своїми руками

Одним з головних факторів, що обумовлюють ефективність використання пічного опалення, є не тільки енергоефективність, але і вартість енергоносіїв. Тому піч Слобожанка, що забезпечує тривале горіння і функціонує практично на будь-якому твердому паливі рослинного походження (дрова, пелети, тирса, брекети, солома, голки, шишки і т. д. і т. п.), є чудовим рішенням для обігріву приміщень різного функціонального призначення, що підтверджують відгуки.

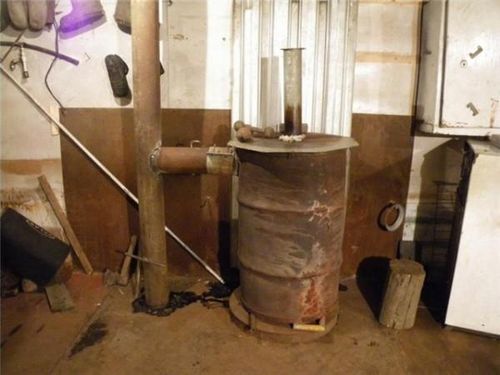

Піч слобожанка

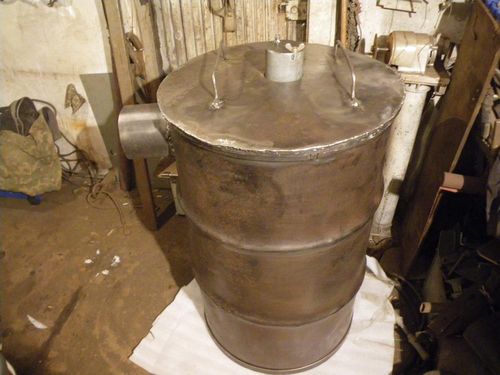

Ви можете купити грубку в спеціалізованих торгових точках або зібрати своїми руками, використовуючи креслення, фото і відео. Схема складання досить проста, тому фахових знань не потрібно, достатньо лише набору певних інструментів і матеріалів.

Зміст

Необхідні інструменти та матеріали

Щоб зібрати піч Слобожанка, що забезпечує тривале горіння, своїми руками, використовуючи креслення і фото, нам знадобляться такі інструменти:

зварювальний електричний апарат (автомат або напівавтомат);
зубило;
болгарка (кутова шліфувальна машинка, не забудьте про круги, знадобляться зачисні і відрізні);
дриль, яку можна замінити свердлувальним верстатом;
зварювальні електроди АНО, УОНІ ( тобто будь-які загального призначення);
молоток.

Паливо

Що стосується матеріалів, то схема складання передбачає використання:

кількох фрагментів товстостінної труби;
листової сталі (можна взяти два листа товщиною 5,00 мм та 10,00 мм);
бочки (легко замінюється газовим балоном або циліндром з листової сталі).

Трохи теорії

Піч Слобожанка, що забезпечує тривале горіння – це узагальнене поняття, моделі відрізняються за:

системі і принципом подачі повітря в топку;
розміром топки;
наявності основного та/або додаткового блоку розпалу.

Загальна риса для всіх моделей полягає у використанні системи спалювання і розпалювання твердих видів рослинного палива верхнього типу.

Кисень подається в топку знизу, але як зазначалося вище, різними способами. Виділимо три способи подачі повітря:

за допомогою Г-образного каналу (труби) до нижньої частини камери згоряння, свого роду верхня бокова подача кисню з боку до низу топки;
знизу безпосередньо по центру (використовується спеціальна труба) вгору, тобто теж йде розподіл знизу вгору;
з нижньої бічної частини, при цьому добре прогріваються стінки печі.

Піч Слобожанка, для того щоб забезпечити тривале горіння, може мати два основних принципи роботи:

бічний (енергоносій горить зверху до низу топки з певним нахилом під певним градусом до дымоотводу);
центральний (енергоносій горить зверху до низу топки з розподілом полум’я до бічних сторін топки).

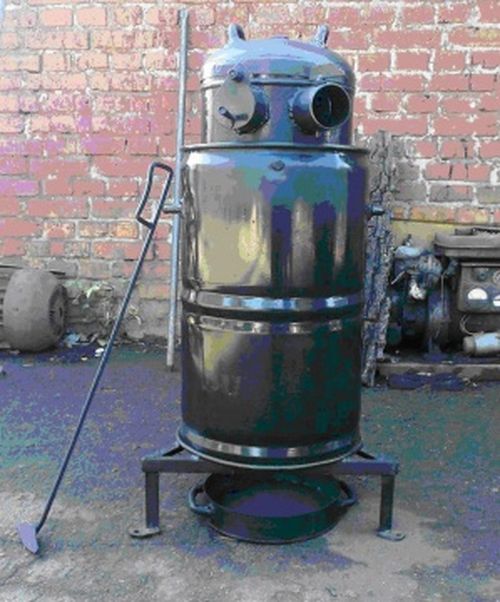

Як це виглядає – дивіться на фото.

Піч для теплиці

Запам’ятайте тільки одне, яку б ви конструкцію не вибрали для того, щоб зібрати піч своїми руками використовуючи представлені креслення, теплообмін, а значить і ККД буде достатньо високим і це підтверджують відгуки.

Робочі характеристики

Піч Слобожанка має наступні характеристики:

Тривале горіння, а отже і подача тепла забезпечується протягом шести-дванадцяти годин, все залежить від типу використовуваного твердого палива . Наприклад, добре утрамбовані тирсу тліють до дванадцяти годин, а голки або шишки близько шести годин;
Коефіцієнт корисної дії становить близько 90%, що забезпечує вироблення теплової енергії до 16,00 квт/год;
Робота печі здійснюється на різних твердих видах енергоносіїв рослинного походження, а деякі моделі працюють на відпрацьованому маслі;

Час обігріву при повному завантаженні становить близько 12 годин;
Різний обсяг топкової камери. У тому випадку якщо використовувати для корпусу металеву бочку, то 200 літрів. Тобто можна вибрати об’єм топкової камери, який максимально відповідає умовам обігріву приміщень з різним функціональним призначенням і площею;
Високий ступінь пожежної безпеки внаслідок відсутності відкритого полум’я і м’якого горіння, тління палива. Це дозволяє використовувати опалювальні прилади даного типу в теплицях (в півметра від грубки можуть рости рослини).

Принцип функціонування

Піч Слобожанка має наступний принцип роботи. Паливо згорає поступово, починаючи з верхнього шару і закінчуючи нижнім, тобто зверху вниз, а не знизу вгору, як у класичних печах.

Повітря нагрівається і передає теплову енергію стінок корпусу, піднімається вгору, не прогріваючи димар.

Ступінь інтенсивності подачі кисню, а отже і температура, інтенсивність горіння (тління) регулюються заслінками, їх може бути декілька, все залежить від конструкційних особливостей певної моделі.

Камера згоряння має «сорочку», через яку всмоктується холодне повітря знизу, при проходженні нагрівається і при виході з печі нагріває приміщення, забезпечуючи безперервну циркуляцію повітряних мас. Обсяг нагрітого повітря в більшості випадків регулюється за допомогою кришки-відбивача, що також дозволяє регулювати температурний режим в приміщенні.

Від теорії до практики

Отже, переходимо від теорії до практики. Візьмемо модель з центральною подачею повітря в топкову камеру.

Нам необхідно зробити канал подачі і розподілу повітря. Виготовляється він з товстостінної труби. Просто візьміть фрагмент труби по довжині, що не перевищує висоту топкової камери. Внизу необхідно приварити болт. Потім виріжте з листової сталі п’ятак по діаметру дорівнює діаметру труби, висвердлите отвір і за допомогою гайки закріпіть на болте. Виходить, що труба в нижній частині закривається сдвигающимся по осі п’ятаком, і від того наскільки закрито переріз залежить інтенсивність подачі кисню в топку, а значить характер горіння палива і температура в приміщенні. В трубі за допомогою кутової шліфувальної машинки проріжте пази для подачі повітря в топку шириною не менше 10,00 мм. Також необхідно приварити коло. Для цього виріжте з сталі «млинець» – коло з діаметром меншим, ніж діаметр камери згоряння, по центру виріжте отвір відповідного діаметру труби. Залишилося лише одягнути коло на трубу, сантиметрів на 20-30 і приварити.

Тепер переходимо до корпусу. Можете використовувати газовий балон, бочку або зварити циліндр з листової сталі. У балоні або бочці необхідно зрізати верхню частину, а в циліндрі приварити днище;

У верхній бічній частині корпусу прорізається отвір для димоходу, з діаметром не менше 100 мм для відводу продуктів горіння і приварюють трубу відповідного діаметру;

У днище по центру прорізається отвір для установки виготовленої нами труби для подачі кисню. Діаметр отвору дорівнює зовнішньому діаметру труби, яка встановлюється в якості повітроводу;

Переходимо до виготовлення теплорассеивающего диска. Використовуйте листову сталь товщиною 10 мм, Виріжте коло по діаметру трохи менше діаметра корпусу, можете приварити ручку із сталевого дроту або арматури для зручності;

Далі нам необхідно зробити конвекційну сорочку (кожух печі). Для цього візьміть листову сталь і зваріть циліндр з діаметром, що перевищує діаметр основного корпусу печі на кілька сантиметрів. Піч Слобожанка без конвекційної сорочки уявити складно;

З’єднуємо основний корпус і конвекційну сорочку. Для цього можна використовувати циліндри суцільного або трубчастого типу з головками. Отвори зробите за допомогою дриля. Потім закріпіть головки на заклепки за допомогою заклепочника;

Виготовляємо кришку для основного корпусу. Можна взяти відрізану верхню частину циліндра або кришку бочки і приварити ручки з арматури або сталевого дроту великого діаметру;

Важлива умова. Піч повинна бути над рівнем підлоги на відстані не менше 25 сантиметрів. Це необхідно для забезпечення циркуляції повітря в конвекційній сорочці. Тому не забудьте приварити ніжки, наприклад, з куточка відповідної довжини до корпусу.

Як Ви бачите, піч Слобожанка самостійно збирається не просто, а дуже просто. Єдине але, як зазначалося вище, опалювальні прилади даного типу можуть істотно відрізнятися за конструкційним особливостям, тому дотримуйтеся обраного креслення і загальних рекомендацій, зазначених в нашій статті.
