Піч Ракета тривалого горіння: бездимний з газовим балоном

Пічне опалення набагато поширеніший, ніж може подумати звичайний міський житель, що звик до централізованої подачі тепла. Як показує досвід не лише дачі і заміські будинки, але і багато власні будівлі опалюються якимось варіантом пічної конструкції.

А вже, скільки таких моделей існує, складно описати. Піч Ракета своїми руками – один з найбільш вдалих зразків.

Зміст

Особливості пристрою

Під цією конструкцією розуміється не якась особлива модель, а ракетне пристрій, не так вже давно розроблений американськими выживателями – групою, яка цікавиться питаннями виживання без допомоги держави. На їх рахунку багато цікавих проектів, в тому числі і конструкція ракетного типу.

Чим вона відрізняється від всіх інших і, зокрема, від знайомої нашим дачникам буржуйки?

Конструкцію можна втілити в мобільній моделі, на зразок тієї ж буржуйки, так і в стаціонарному вигляді з лежанкою й варильної поверхнею. Водяний контур, однак, влаштувати не можна.

Високий ККД пристрою забезпечується дожигом піролізних газів, що утворюються під час згоряння дров. Щоб отримати цей ефект, необхідно точно слідувати кресленням, не змінюючи пропорцій вироби.
Стаціонарний варіант відноситься до пристроїв тривалого горіння: однієї закладки дров достатньо для утримання тепла в будинку до 6 годин.
Про паливо можна не турбуватися. Креслення печей Ракета демонструють цю особливість відразу ж: бункер для палива має або вертикальне положення, або розташований під кутом в 45 градусів. При такій подачі дрова, прогорая, самі опускаються під власною вагою.
Якість палива не має значення. Вологі дрова, сучки, корье, будь-щепа все йде у справу, а пічна конструкція при цьому залишається бездимної.

Зібрати піч Ракета можна за 3 хвилин буквально з нічого. А вже зробити її можна з відрізків труб будь-якого відповідного діаметра і навіть з газового балона.

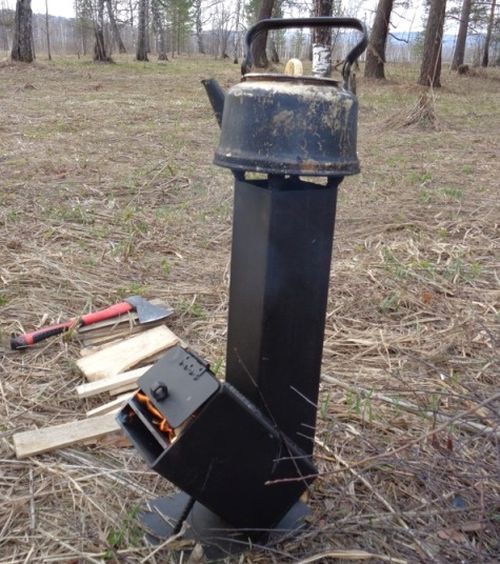

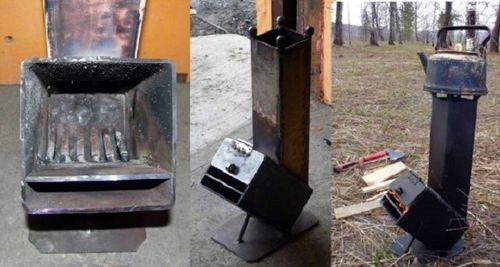

Навіть найпростіше пристрій можна використовувати для готування, просто встановивши на димарі розсікач, щоб можна було ставити посуд. Така модель успішно користуються туристи, перетворюючи піч Ракета в Кузьминку. На фото – модель Кузьминка.

Нагрівати воду, однак, пристрій не може, водяний контур тут не підключити.

Принцип дії

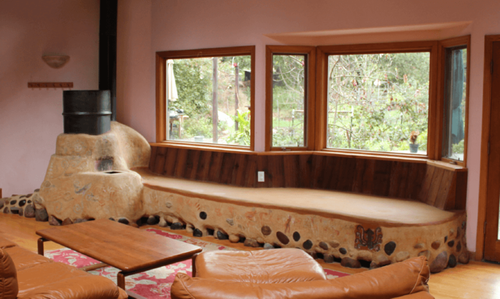

Досягають високого ККД при такій відвертій простоті конструкції за рахунок деяких хитрощів. На фото – стаціонарний варіант.

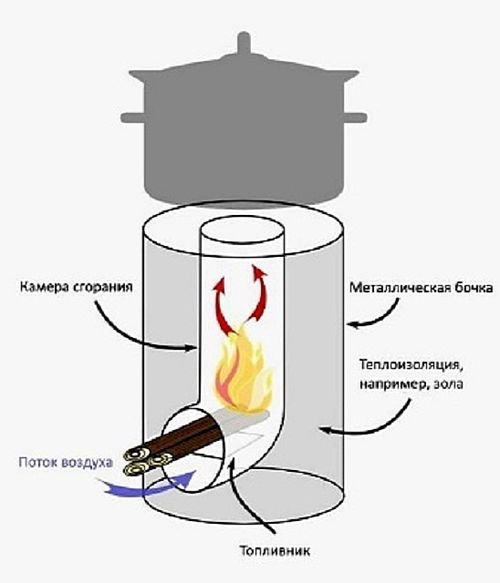

Дрова завантажуються в вертикальний або у встановлений під нахилом бункер і, прогорая, опускаються на горизонтальний ділянку. Повітря потрапить в паливну зону через піддувало.
На цій ділянці відбувається згорання звичайного типу з виділенням тих самих піролізних газів. Останнім для повноцінного згоряння потрібно додаткове тепло і доступ кисню. Тому поки труба не прогріється, вторинний допалювання не відбувається.

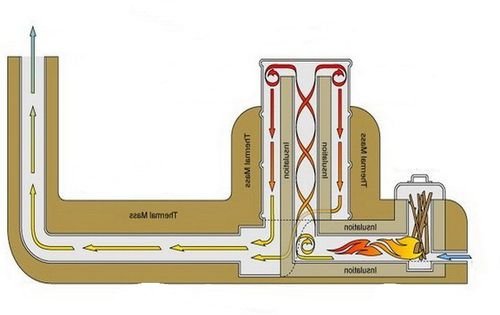

Однак у звичайному пристрої піролізні гази виходять в димохід. Щоб перетворити конструкцію у модель тривалого згоряння, необхідно забезпечити додаткове тепло і якимось чином утримати гази. У стаціонарній моделі Ракета для цього облаштовується ковпак, під який і потрапляють піролізні гази. В мобільному пристрої спеціальний димохід: по-перше, він повинен бути не менш ніж в 2 рази довше похилого ділянки, по-друге, його верхня частина повинна бути гірше теплоізольована, ніж нижня, щоб створити різницю температуру.

Остання забезпечує заодно і тягу. Так що найпростіша піч Ракета своїми руками за кресленнями все одно буде бездимної і забезпечить тривале утримання тепла.

Виготовлення бездимної печі Ракети своїми руками

Зробити її можна з цегли, з металевих труб, з бочки – найчастіше використовується в якості барабана для стаціонарної конструкції, і з газового балона. Більше того, народні умільці стверджують, що останній варіант є кращим, оскільки ідеально підходять за обсягом і матеріалу. Причому використовується він однаково успішно і для стаціонарних і мобільних дачних варіантів.

Процес кладки досить простий, але вимагає уваги.

На першому етапі споруджують постіль для печі – дерев’яний каркас потрібної конфігурації. Використовують для цього звичайний брус, просочений біоцидом. Потім рама настилається шпунтованими дошками, і вся конструкція покривається водно-полімерної емульсією.

На ділянці, де буде розміщуватися вся конструкція, підлогу вистеляють мінеральних картоном товщиною 4 мм. А там де розташовується сама піч Ракета – покрівельним листом заліза з виносом перед топкою не менше 10 див. Потім постіль встановлюють на місце. На іншому краю лежанки облаштовують вихід в димохід. Його нижній край повинен бути вище рівня футеровки, тобто, на дистанції в 120-140 мм від настилу.

По периметру ліжка роблять опалубку. Тут опалубку доводять до стіни, заливають саманом і розгладжують. Застосовувати інший теплоізоляційний матеріал не рекомендується.

На третьому етапі з газового балона формується найголовніша частина – барабан. З газового балона видаляють верхівку з тим, щоб отримати отвір діаметром в 200-220 мм і закривають сталевим диском 3-4 мм – він буде виконувати роль варильної поверхні.

Нижче верхнього зварювального шва на балоні – 40-50 мм, роблять рез. До верхньої частини приварюють спідницю з тонкого листа. Її бічний шов теж повинен бути зварним. Після зварювання у спідниці проробляють отвори під болти М4–М5 – 3-6 шт в 2-2,5 см від краю.

Третій рез проробляється нижче нижнього зварного шва. Внизу роблять отвір під бункер: висота 70 см. ширина залежить від труби райзера.

Під кришку – верхню частину, роблять герметизуючу прокладку з азбестового шнура. Шнур закріплюють клеєм – «Момент», наприклад. Як тільки клей схопився, кришку укладають на місце і встановлюють зверху вантаж в 2-3 кг. На корпусі відзначають отвори, які попередньо робили в кришці. Після зняття кришки висвердлюють отвори і нарізають різьбу. Потім корпус ставлять перевернуту кришку і заміряють, щоб з’ясувати розміри райзера.

Приварюють на місце бункер, і райзер, а також перегородку вторинного каналу, дотримуючи всі пропорції по кресленню. Винос піддувала довільний, але в зазначених межах. Для бункера використовується профільована труба, для райзера – кругла, для інших елементів – листова сталь 1,5–2 мм завтовшки.

Готову топкову конструкцію футерують газостойкой механічної обмазкою – саман не годиться, так як поглинає газ, шаром у 10-12 мм. Просушують протягом 2-3 днів.

Виконують другу частину теплоізоляції. Опалубка споруджується з фанери, заливається среднежирной піщаної шамотною глиною з щебенем.

Виготовляють обичайку райзера з листа в 1-2 мм, і під барабан з листа в 2-3 мм.

Якщо футеровка висохла, то топкову частину фіксують на місці, закріплюючи шпеньками. Споруджують опалубку і заливають тієї ж глиною з щебенем. Для сушіння рекомендують встановити в топку лампочку розжарювання в 40-60 Вт. Виготовляють зольник – короб з сталевого листа з отвором під борів димоходу.

Встановлюють на місце барабан без кришки. Всередині барабана шпателем формують клин з глини з нахилом у бік виходу в 5-7 градусів, встановлюють під обичайку. Зазори промащують піщаної среднежирной глиною.

Райзер футерують пісок в 5-7 шарів з утрамбовуванням. На верху формують глиняну пробку.

Встановлюють зольник. Контур виходу барабана теж промащують глиною.

По контуру ліжку знову роблять опалубку, але на іншому рівні – на кресленні вказують рівні поетапної теплоізоляції. Заповнюють саманом.

Гофровану трубу одним кінцем вводять в зольник – стик обмазують саманом, і укладають трубу зигзагами по всій площі лежанки. Другий кінець закріплюються в димар і обмазують глиною. Гофр спочатку вручну облепляются саманом, потім заливають лежанку.

Кришку барабана ставлять на місце і пригвинчують гвинтами. Закріплюють кришку зольника. Барабан обмазують саманом на 2/3 висоти, половина обмазки у верхній частині повинна бути тонше і не перевищувати 10 див.

Опалубка видаляється через 2 тижні після повного схоплювання.

Як виготовляється своїми руками піч Ракета, на відео розглядається більш докладно.
