Галанка — а також гуланка або голландка, народну назву класичної голландської печі. Походження її іноді пов’язують з указом Петра Першого, який заборонив спорудження печей без димаря. Цей вид відрізняється дуже високою тепловіддачею за рахунок довгих і звивистих димооборотов.

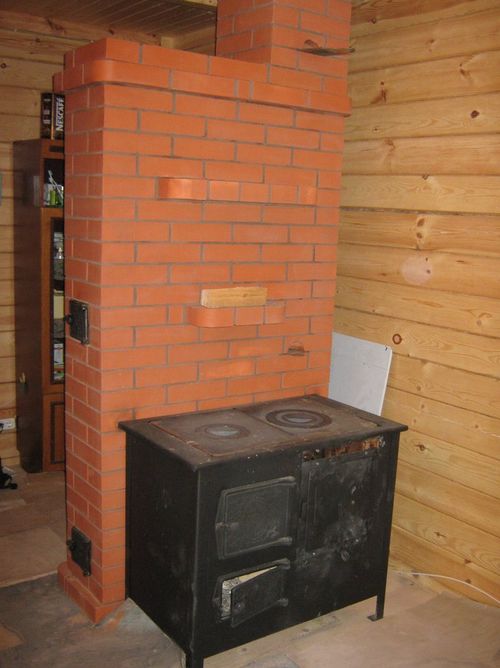

Піч з двома конфорками

Зміст

Будова галанки

Це піч, призначена в основному для опалення. Але, так як своїми руками пічні споруди, як правило, зводять на дачах, де немає можливості спорудити дві печі – одну для опалення, а другу для готування, то варіанти, коли в конструкцію включена варильна поверхня, вельми поширені. Галанку відрізняє велика висота при неширокому підставі і висока продуктивність. На фото – голландка, облицьовані кахлем.

Пічна конструкція включає в себе кілька секцій.

Піддувало – відділення обладнується дверцятами або, в крайньому випадку листом заліза і служить для регулювання подачі повітря, а, отже, інтенсивності горіння. В піддувало зсипається попіл і зола від згорілих дров, тому цю секцію слід очищати частіше, ніж інші.
Топкове відділення – так само обладнується чавунної дверцятами. Між топочником і піддувалом розміщуються колосники. Їх конструкція дозволяє повітрю з піддувала проходити між складеними дровами, що сприяє рівномірному спалюванню.

Дымооборотные канали – найбільш важлива для споживача частину печі. Галанка відноситься до трехоборотным конструкцій, тобто, нагріте повітря тричі здійснює оборот по всій висоті споруди, перш ніж потрапляє в димохід. Саме ця особливість і забезпечує їй високу ефективність. Піч, на відміну від багатьох інших варіантів, досить протопити двічі в день, щоб тепло в будинку зберігалося круглі добу. Для чищення каналів передбачаються вікна.
Димар – будова останнього не відрізняється від конструкції димохідного каналу будь-якого іншого пристрою.

Необхідні матеріали та інструменти

Шамотна або інший вогнетривку цеглу для виготовлення печі. Облицювальна цегла для оздоблення. Ні в якому разі не можна використовувати силікатна.
Цементний розчин для заливки підстави.
Глиняний розчин для укладання цегли. Співвідношення глини й піску визначається рівнем жирності глини. Цементний розчин використовувати не можна, так як він не витримує дії високої температури.

Гравій, щебінь, бита цегла для підстави.
Дверцята – для топки, піддувала, і очисних вікон димооборотов.
Колосникові решітки – обов’язково чавунна.
Димова засувка.
Руберойд для гідроізоляції.

Обладнання фундаменту

Цегляна піч має чималу вагу, тому для неї потрібно зробити міцний фундамент.

На місці кладки розмічаються розміри конструкції, і збільшуються по периметру на 25 див.

За встановленими параметрами викопується яма і наповнюється битою цеглою, щебенем, гравієм тощо. Матеріал ретельно трамбується.

Яма заливається розчином цементу з піском. Зверху кладеться один шар цегли.

Після остаточного висихання на цеглу укладають шар руберойду. На фото демонструється готовий фундамент.

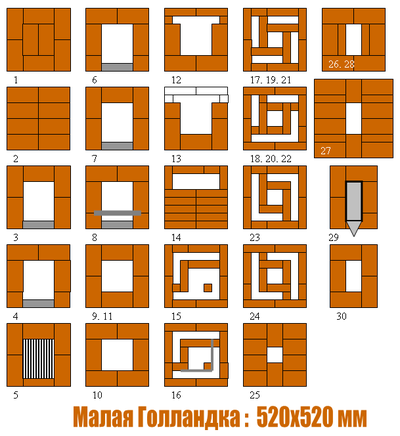

Порядовка галанки

Скласти голландську піч своїми руками цілком можливо, але тільки при наявності базового досвіду і знань. Основна її відмінність, як вже згадувалося – трехоборотная конструкція димохідних каналів. Щоб її скласти, слід провести ретельні попередні розрахунки з урахуванням розмірів конструкції і розмірів цегли. Друга складність – укладання максимально рівній поверхні. Найменші нерівності і виступи усередині каналів створюють перешкоди для проходження повітря, що веде до втрати продуктивності споруди, а то й повної не функціональності.

Рекомендується скористатися готовими схемами галанки на будівельних сайтах. Якщо розміри, зазначені в макетах не підходять, то потрібно дуже акуратний перерахунок.

Перший ряд укладається без розчину на вологий пісок, всі наступні – з застосуванням глиняного розчину. Починаючи з п’ятого ряду, для кладки використовують шамотна цегла.

У п’ятому ряду формується отвір для піддувальної дверцята. Встановлюється вона одночасно з укладанням цегли, закріплюється між камінням на дроті.

6-й і 7-й ряд згідно порядовке перекривають отвір піддувала. 8-й перекриває весь зольник. У 8-му ряду встановлюються колосники.

У 9-му ряду формується отвір для дверцят топочника. Наступні ряди – 10-13-й, його перекривають. Дверцята топочника кріпиться вищеописаним способом.

14-й ряд перекриває топкове відділення, в задній його частині формується отвір для першого дымооборота. 15-й повністю повторює 14-й ряд.

У 16-му ряду встановлюється дверцята для очисного вікна. Можна використовувати так званий вишібной цегла: останній ставиться без розчину і згодом виймається, коли потрібно очищення каналу.

З 18-го по 25-й ряд формуються дымообороты. Каналів потрібно скласти три: вони піднімаються до верхнього перекриття галанки, потім спускаються до топкового відділення і знову піднімаються до димоходу. Щоб зробити таку конструкцію функціональної, потрібно дуже ретельно дотримуватися розрахунками. На фото – зразок схеми димооборотов.

26-й, 27-й завершують кладку дымооборотных каналів. 28-й ряд перекриває канали, одночасно формуючи основу для димохідної труби. Цей ряд кладеться з виступом на 5 см по периметру споруди.

29-й ряд кладеться точно по 27-му без виступів, триває формирвоание димохідної труби.

В 30-му ряду встановлюється засувка для димоходу. Кладеться димар відповідної висоти.

Порядовка галанки змінюється в залежності від кінцевої висоти виробу. Так само, якщо передбачається встановлення варильної поверхні або духовки, схема порядовки змінюється. На відео детально представлена кладка пічного споруди своїми руками.
