Важливість димоходу для нормальної роботи печі або котла переоцінити складно. Сюди виводяться продукти згоряння, що дозволяє використовувати опалювальний агрегат в квартирі або будинку. І якщо це пристосування не виконує свою роль, обігрів стає неможливим.

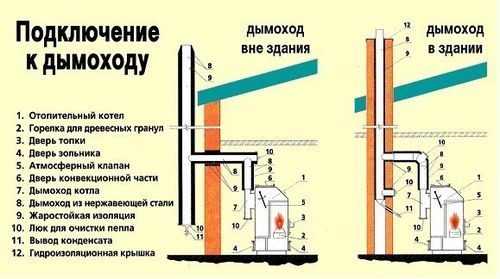

Переріз димоходу для печі, газового котла, каміна: розрахунок і площа

Матеріал димохідної труби

На практиці для правильного функціонування цього елемента важливо буквально все – від габаритів до матеріалу. Будь-який чинник може призвести до перекидання тяги, а, значить, до зупинки роботи опалювальної системи.

  • Цегляна – традиційний вид матеріалу, який використовується не тільки для класичних печей, але і для сучасних твердопаливних. На користь цегли свідчить про його стійкість до кислотних ангидридам, неодмінно виділяється при згорянні твердого палива, а також стійкість до перепадів температур. До відвертих недоліків – шорстка поверхня, яка з часом накопичує сажу, що ускладнює рух повітря і засмічує не тільки цегляний димар, але і топку.
  • Металева – використовується спеціальна жаростійка нержавіюча сталь, так як ніяка інша умов експлуатації димовідводу не витримає. Для газових котлів цей варіант підходить більше всього, в той час як для твердопаливних не годиться.
  • Керамічна відрізняється стійкістю і до температури, і до хімічно агресивних речовин. Проте в приватних будинках, а тим більше у квартирах використовуються рідко із-за дуже великої ваги.

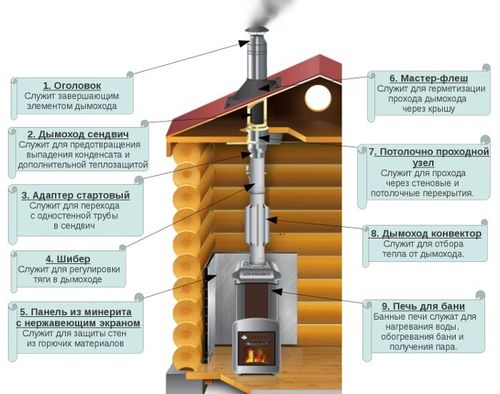

Переріз димоходу для печі, газового котла, каміна: розрахунок і площа

Визначають переріз труби димоходу по внутрішньому діаметру, а не по зовнішньому, так як вони помітно відрізняються.

Форма перерізу

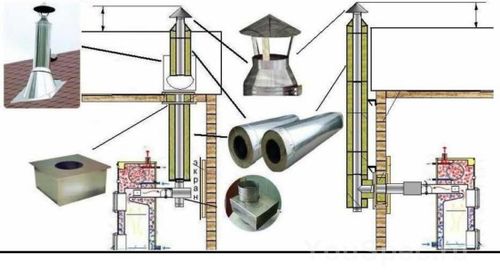

Кращим варіантом для ефективної тяги і швидкого виводу диму є такий випадок, коли газ піднімається вгору, рухаючись по спіралі. З цією особливістю пов’язаний і вибір форми димоходу. На фото – димовідвід циліндричного типу для газового котла.

  • Очевидно, що в круглій трубі реалізувати такий спосіб руху набагато легше. Потік повітря не зустрічає опору і прискорюється при русі вгору. Така модель використовується для всіх опалювальних систем, в тому числі і для газових котлів: адже тут тепло вже віддано для прогріву води.



  • Для каміна, де димооборот виявився недостатнім для прогріву, справа йде інакше. Тут тепло буквально йде разом з димом. Щоб підвищити ефективність системи, варто сповільнити рух гарячого повітря. Димар прямокутного перерізу це і забезпечує, оскільки кути заважають завихрень повітря. Прямокутна або квадратна форма підходить для дров’яних камінів, дещо меншою мірою – для вугільних.

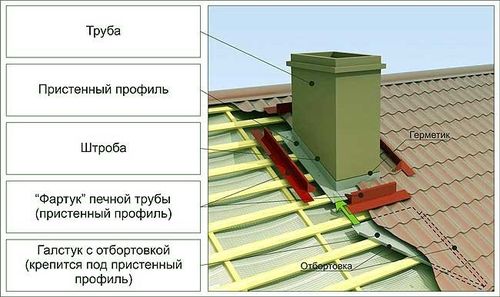

Переріз димоходу для печі, газового котла, каміна: розрахунок і площа

Потрібно стежити за тим, щоб такого роду уповільнення не перекинуло тягу, і дим не став повертатися назад.

Розрахунок перерізу димоходу

Димовідвід повинен забезпечувати достатню тягу, а це залежить від її габаритів. Останні ж визначаються потужністю та пристроєм котла, і площі кімнати.

Переріз димоходу для печі, газового котла, каміна: розрахунок і площа

Кращим варіантом є точне виконання інструкції, що додається до опалювального пристрою. Якщо ж такої немає, або осередок зводиться своїми руками, розрахувати необхідні параметри доведеться самостійно.

  • Якщо обчислюється димовідвід для відкритого пристрою – вогнища, печі з каміном, то площа перерізу по відношенню до площі топки повинна складати пропорцію 1:10. У цьому випадку повітря для горіння береться прямо з повітря кімнати, пропорція справедлива для циліндричного каналу.
  • Переріз димоходу печі квадратної або прямокутної форми повинна співвідноситися з габаритами топки як 1:1,5. Важливо, щоб параметри димовідводу не виявлялися менше розмірів піддувала.
  • Якщо тепловіддача котла менше 300 ккал/год, розміри його перетину повинні бути не менше 14*14 див.

Переріз димоходу для печі, газового котла, каміна: розрахунок і площа

Більш зручно проводити розрахунки, якщо відомо кількість спалюваного палива. У цьому випадку можна скористатися формулою і розрахувати обсяг виділяється при цьому газу.

Vг = B∙V∙(1+t/273)/3600, де

  • t – температура газу на вході, як правило, З 150-200;
  • V – обсяг спалюваного палива
  • Vr – швидкість виведення газу в куб. м/сек.

Знаючи швидкість, приступають до розрахунку діаметра труби.

dт = √4∙B∙V∙(1+t/273)/π∙ω∙3600.

А знаючи діаметр, виконують розрахунок перерізу димоходу.
F = π∙d2/4.

При квадратної або прямокутної форми підбирається максимально близька до розрахункової величина перерізу. Оскільки розміри цегли стандартизовані, тут можливий тільки принцип підбору.

Висота димовідводу

Розрахунок висоти чи не складніше, ніж діаметра. Тут діє дуже багато чинників, тому, по суті, кожен димар потрібно розраховувати для кожного конкретного випадку.

Загальні правила такі:
