Парове опалення в приватному будинку – схема

Автономні системи опалення дозволяють відчути незалежність від централізованої подачі тепла. Частіше всього вони функціонують на основі рідкого теплоносія, але зустрічаються і парові системи, де теплоносієм виступає пар, нагрітий до високої температури. Парове опалення в приватному будинку, схема якого буде описано в цій статті, не позбавлене певних недоліків, але у нього є і деякі плюси.

Схема парового опалення в приватному будинку

Розглядаючи схему парового опалення в приватному будинку, слід виділити в ній такі елементи, що складають її конструкцію:

Парове опалення в приватному будинку схема

Проста схема парового опалення, застосовувана в приватних будинках і виробничих будівлях.

  • Паровий котел – тут використовуються спеціальні котли, що забезпечують підігрів води до високої температури;
  • Розширювальний бачок – він використовується для генерації пари, що подається з котла води;
  • Радіатори – вони забезпечують виділення тепла і обігрів приміщень;
  • Труби – забезпечують подачу пари і відводять утворився в результаті його охолодження конденсат;
  • Насоси – забезпечують нагнітання пари в опалювальну систему (встановлюються у великих будівлях);
  • Регулятор пара – забезпечує регулювання кількості що подається пара в опалювальну систему.

Таким чином, схема парового опалення вкрай проста – вона мало чим відрізняється від схеми звичайного водяного опалення. Інша справа, що використання парових систем в приватних будинках забороняється, що пов’язано з питаннями безпеки людей. Але це не заважає використовувати пар для обігріву виробничих будівель і приміщень.

Дуже часто люди плутають парові системи опалення з водяними, називаючи останні паровими. Сьогодні це слово міцно увійшло до ужитку, незважаючи на те, що воно означає зовсім інше.

Парове опалення працює за простою схемою. Котел нагріває наявну в системі воду до високої температури, після чого вона потрапляє в розширювальний бак. Тут вона перетворюється в пару, температура якої може досягати +120-130 градусів. Далі пара надходить у труби і подається в радіатори, де він перетворюється в тепло, обогревающее приміщення. Сконденсований пар відправляється назад в паровий котел. Далі процес повторюється.

Парове опалення в приватному будинку схема

Схема руху води в будинку з паровим опаленням.

Природно, в сучасних парових котлах є системи безпеки, що дозволяють скинути тиск. Тим самим досягається низька аварійність парових систем. В якості джерел для живлення котлів використовуються газ, вугілля або дрова. Парове опалення в приватному будинку на вугіллі дозволить забезпечити кімнати теплом навіть при відсутності централізованої подачі газу – це солідний плюс для заміських будинків.

Переваги і недоліки парового опалення

Як і у будь-якої іншої опалювальної системи, у парового опалення є свої переваги і недоліки. Розглянемо їх більш докладно і почнемо з переваг:

  • Невисока вартість обладнання – це найбільш очевидний плюс для будь-якого споживача;
  • Низькі втрати тепла – висока економічність дозволяє знизити витрати на обігрів приміщень;
  • Висока тепловіддача – завдяки цьому забезпечується швидкий прогрів приміщень.

Не обійшлося і без недоліків:

  • Підвищений рівень шуму – згадайте, як шумлять парові машини і паровози. Тому при заповненні труб і радіаторів пором ви будете чути шум;
  • Висока температура труб і радіаторів – із-за високої температури пари можливе отримання опіків;
  • Високий рівень корозії окремих елементів – вирішується використанням більш дорогих комплектуючих;
  • Немає плавного регулювання температури – тут є тільки регулювання подачі пари. Іноді знижують температуру в будинку шляхом відключення системи, що буде складно при її робота на вугіллі або дровах;
  • Низький рівень безпеки – з-за можливих аварій парові системи опалення не застосовуються для обігріву житлових приміщень.

Природно, з окремими вадами можна боротися, але це загрожує додатковими витратами.

Принцип монтажу і вибір матеріалів

Принцип монтажу і вибір матеріалів

Парове опалення в приватному будинку схема

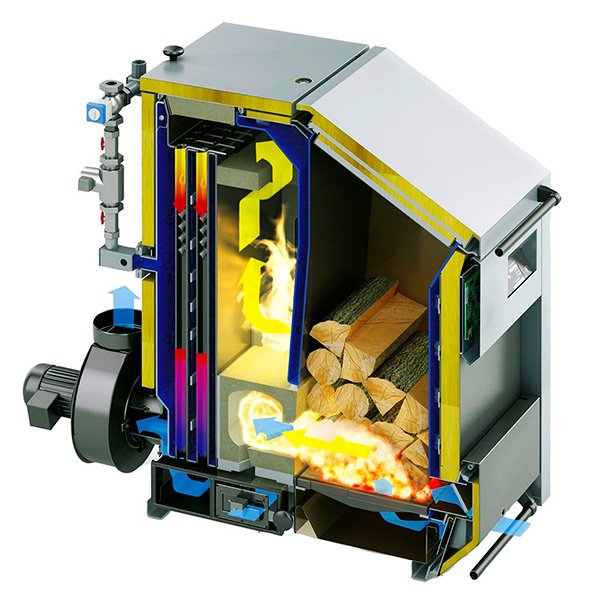

Дров’яний котел. Принцип його роботи досить простий: згоряють дрова нагрівають воду, перетворюючи її в пару.

Створюючи парове опалення приватного будинку своїми руками, необхідно більш ретельно вибирати обладнання. Для початку потрібно визначитися з типом опалювального котла. Якщо в будинку є газ, слід вибрати газовий котел. Відсутність централізованої подачі газу потребуватиме вибір вугільного або дров’яного котла. Вугільні моделі володіють хорошою віддачею і не вимагають частого завантаження палива.

При монтажі опалювальної системи бажано використовувати мідні труби. Вони довговічні і дуже міцні, їх легко монтувати і з’єднувати, вони не вимагають частої заміни. В якості альтернативи можна вибрати оцинковані труби або труби з нержавіючої сталі. Якщо мідь з’єднується пайкою, то для зчленування зазначених труб використовуються різьбові з’єднання. Самим бюджетним варіантом є використання сталевих труб. Вони відрізняються низькою вартістю, але швидко псуються під впливом корозії.

Окрема увага приділяється високій якості застосовуваних з’єднувальних елементів. Вони повинні забезпечувати якісне і надійне з’єднання – від цього залежить безпека всієї системи та безпека користувачів (виключаються опіки парою).

Монтажні роботи зводяться до прокладання труб та встановлення радіаторів. Труби повинні бути прокладені так, щоб забезпечити самоплив конденсату в котел. Пар найчастіше подається через верхню частину радіаторів, а конденсат забирається знизу. Якщо потрібно опалювати двоповерхова будівля, бажано використовувати насос, який забезпечить циркуляцію води і пари.
