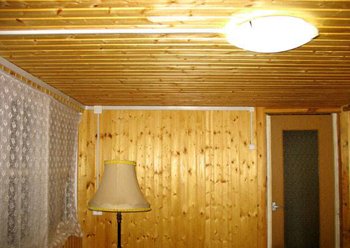

Монтаж електропроводки можна здійснити кількома способами. Найбільш поширеним є відкритий. В цьому випадку кабель проводиться безпосередньо по стінах будинку, а не всередині них. Особливо актуальний монтаж відкритої електропроводки при роботах в дерев’яному будинку. Тут штроблення стін здійснити не вийде. Крім того, в даній ситуації такий спосіб монтажу електропроводки найбільш безпечний і зручний, якщо потрібно провести ремонт.
Зміст
- 1 Правила монтажу електропроводки в дерев’яному будинку відкритим способом
- 2 Переваги та недоліки
- 3 Способи монтажу
- 3.1 В кабель-каналах
- 3.2 У гофрованих трубах
- 3.3 ПВХ-трубах
- 4 Процедура монтажу
- 5 Ремонт електропроводки відкритого типу
Правила монтажу електропроводки в дерев’яному будинку відкритим способом
Такий тип монтажу електропроводки доцільно використовувати при її незначному розширенні. Здійснюється прокладка відкритої електропроводки за такими правилами:
- не слід укладати кабелі під трубами, на яких є ризик випадання конденсату;
- укладайте електропроводку подалі від джерел теплового випромінювання;
- використовувати слід тільки екранований, гнучкий або жорсткий кабель, а не провід;
- жили кабеля повинні з’єднуватися винятково в спеціальних розподільних коробках. До їх кришок повинен бути забезпечений постійний доступ. Якщо кабель прокладається у вологому приміщенні, то кришка коробки має герметично закриватися. Це забезпечується використанням спеціальних ущільнювальних прокладок;
- слідкуйте за цілісністю кабелю на всьому протязі до входу його в вимикач, розетку і т. д.;
- кріплення кабелю до стін в дерев’яному будинку повинно здійснюватися за допомогою пластикових або керамічних кріплень. Вибирається в залежності від того, яка технологія монтажу підібрана. Кріплення повинні розташовуватися на невеликих відстанях один від одного, щоб уникнути провисання кабелю;
- якщо на шляху проходження кабелю він перетинається з неелектричними трубами, то відстань між ними повинна становити 3 см і більше;
- при проходженні кабелю через стіну потрібно захищати його ізоляційною трубою.

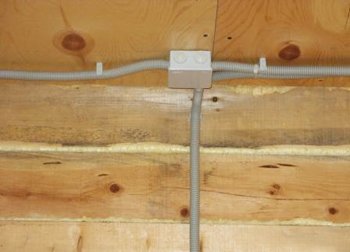

Проведення відкритого типу в дерев’яному будинку
Кабель потрібно вести над плінтусом, по лініях, де сходяться стіни і стелі, або кутках приміщення. Також технологія укладання кабелю передбачає, що він повинен бути абсолютно рівною, без всяких викривлення. При наявності в приміщенні підвісних стель кабель кріпиться тільки на стіни. Розміщення їх на підвісній стелі неприпустимо.
Переваги і недоліки
Переваги відкритої електропроводки наступні:
- забезпечується пожежобезпечність, так як зіткнення з внутрішньою поверхнею матеріалу стін мінімальний. У дерев’яному будинку це дуже актуально;
- є можливість безперешкодно провести ремонт електропроводки та внести зміни в існуючу розведення;
- при перестановці меблів ви нічим не обмежені. Можна при необхідності перенести розетки або вимикачі.
З недоліків варто відзначити:
- недоцільність при дуже складній системі розведення;
- кілька неестетичний зовнішній вигляд. Частково цю проблему можна вирішити за допомогою коробів, обраних в тон стіни. Але вони будуть помітні все одно.

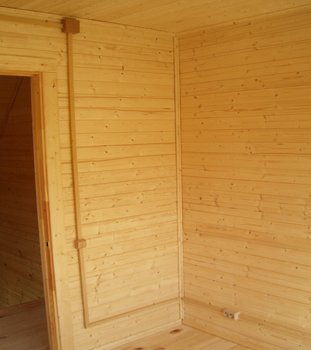

Кабель канали під колір дерева
Способи монтажу
Раніше кабель простягався безпосередньо по стіні, а для його кріплення використовувалися електроустановочні скоби і керамічні (пластикові) ролики. При використанні такої технології монтажу відкритої електропроводки трудомісткість робіт була низькою, а от безпека при цьому не забезпечувалася. У дерев’яному будинку пожежна безпека стоїть на першому місці, тому такі способи прокладки кабелю неприйнятні. В даній ситуації використовується різна захист кабелю:
- кабель-канали;
- гофровані труби;
- ПВХ-труби.
Розглянемо більш детально кожен з варіантів.

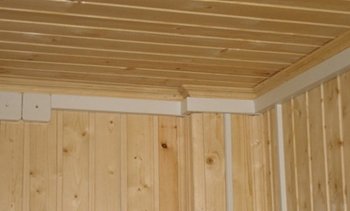

В кабель-каналах
Цей спосіб є найбільш поширеним при монтажі відкритої електропроводки. Його переваги в наступному:
- виглядає найбільш естетично;
- технологія монтажу короби дуже проста і не вимагає спеціальних навичок;
- установка вимикачів і розеток здійснюється безпосередньо на кабель-каналах.
Установка захисного кожуха виконується за наступною схемою:
- кабель-канали ріжуться на потрібні відрізки, видаляються всі задирки на торцях;
- на тильну сторону за допомогою пістолета наноситься клей;
- короб кріпиться за раніше розмічених лініях до стіни;
- здійснюється додаткова фіксація короба за допомогою цвяшків.
Якщо потрібно обійти вигин, то кожух по краях розрізається. Це ж роблять і з кришкою. Розмір короба підбирається так, щоб проводи в ньому укладалися з невеликим проміжком. Монтаж завершується тим, що на кожух одягається кришка до клацання.

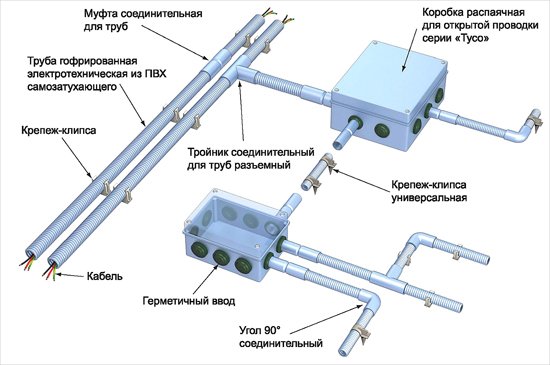

В гофрованих трубах
У дерев’яному будинку такий варіант використовується при монтажі електропроводки на горищі або в підсобних приміщеннях. Але є також кольоровий варіант гофри, яку без проблем можна провести і усередині приміщень.
Укладання гофри починається з складання схеми. При цьому гофра не повинна ніде перетинатися. Це негарно виглядає зі сторони і не відповідає вимогам безпеки. Діаметр гофри підбирається з таким розрахунком, щоб всі кабелі всередині неї займали приблизно половину обсягу. Це полегшить протяжку проводів надалі. Протяжка робиться за допомогою дроту-зонда, до якої прив’язується кабель або група кабелів. Гофра прокладається строго горизонтально або вертикально. Кріплять її за допомогою пластикових фіксаторів.
В ПВХ-трубах
У цьому випадку технологія не відрізняється від прокладки гофрованих труб. Використання їх доцільно в тому випадку, якщо потрібна додаткова захист кабелю. У дерев’яному будинку такий спосіб монтажу використовується рідко.
Процедура монтажу
У загальному випадку монтаж проводиться в кілька етапів:
- починається все з розмітки. Ретельно продумайте розташування електроточек. В майбутньому це полегшить ремонт електропроводки;
- встановлюються електроточці. Основа під них повинно бути виконано з металу;
- прокладка кабелів. При проведенні їх через стіни в дерев’яному будинку, попередньо просвердлені отвори вставляються металеві гільзи. На краю гільзи одягаються гумові накладки, щоб не довелося здійснювати ремонт електропроводки до її підключення. Адже ізоляція кабелю може бути пошкоджена об гострі краї;
- оброблення та підключення проводів до електроустаткування;
- проведення приймання-здавальних робіт.
На підставі проведених вимірів комісія робить висновок про придатність експлуатації електропроводки в дерев’яному будинку.
Ремонт електропроводки відкритого типу
Відкрита електропроводка краща, адже здійснити її ремонт в рази легше, ніж прихованою. Особливо варто відзначити в цьому відношенні проводку, прокладываемую з використанням кабель-каналів.
У цьому випадку, щоб здійснити ремонт, достатньо відкрити кришку короба. За рахунок цього полегшується локалізація проблеми. Після проведення ремонту потрібно просто закласти кабель в короб і закрити кришку до клацання.
Щоб провести ремонт електропроводки, покладеної в гофрованої або ПВХ-труби, необхідно спочатку зрозуміти, на якій ділянці сталася поломка. Після цього потрібно буде здійснювати демонтаж цієї ділянки.
Ремонтопридатність відкритого типу електропроводки більш висока. Це є одним з основних факторів використання її в дерев’яному будинку.
Всі роботи по монтажу необхідно здійснювати обережно у відповідності з правилами техніки безпеки. При прокладці відкритої проводки у вологих приміщеннях, бажано виносити вимикачі та розетки за її межі. Всі роботи бажано проводити під керівництвом кваліфікованого електрика, якщо ваших знань у цій галузі недостатньо.
