Основні способи з’єднання електричних дротів

У статті піде мова про види з’єднання електричних проводів між собою. Метод з’єднання вибирається виходячи з умов навколишнього середовища, кількості провідників, матеріалу і перерізу жив.

Зміст

• 1 Скрутка
• 2 Пайка
• 3 Зварка
• 4 Клемники
  • 4.1 Поліетиленові клемники
  • 4.2 Пластикові гвинтові клемники
  • 4.3 Самозажимні клемники
  • 4.4 Клемники з важелями Vago
  • 4.5 Клемники ScotchLok
• 5 ЗІЗ (ковпачки для скручування)
• 6 Сполучні гільзи
• 7 Болтове з’єднання
• 8 Відгалужувальні стиски

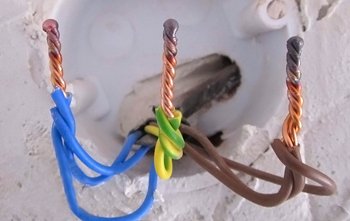

Скрутка

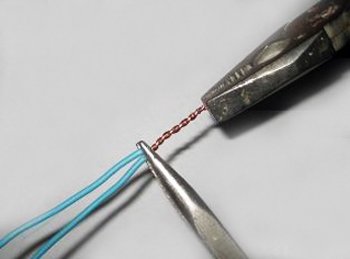

Найпростіший спосіб з’єднання в електриці, являє скручування між собою двох проводів. Звичайна скрутка не передбачена Правилами Установки Електроустаткування, як спосіб з’єднання через свою ненадійність, але вона часто зустрічається і сьогодні. Для скрутки необхідно взяти 2 дроти, зняти ізоляційний шар сантиметрів на 5, скрутити оголені кабелю, зрізати до одного рівня і закріпити ізоляційною стрічкою.

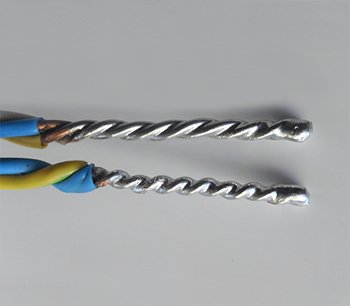

Пайка

Для з’єднання проводів за допомогою пайки потрібно таке:

• паяльник;
• каніфоль;
• наждачний папір;
• припій.

Алгоритм дій:

Даний спосіб має наступні переваги:

• з’єднання проводів виходить надійніше, ніж у більшості інших варіантів;
• паяння можна зробити в домашніх умовах.

Однак пайка кабелів має і недоліки:

• займає багато часу. Це досить незручно при з’єднанні електричних кабелів в промислових масштабах;
• якщо з’єднання необхідно розібрати, то місце пайки зрізається і втрачається певна частина кабелю.

Зварювання

Даний метод вважається найбільш надійним, однак вимагає спеціальних навичок. Зварювання часто застосовують при монтажі високовольтних електромереж. Список необхідного при зварюванні проводів:

• зварювальний апарат;
• засоби індивідуального захисту;
• флюс для зачищення від окислення місце зварювання;
• металева щітка;
• електроди.

Зварювання проводів

Для проведення зварювання виконується наступний алгоритм дій:

Недоліком зварювання є вищезгадана складність процесу і незручність використання в домашніх умовах.

Клемники

Зручний та сучасний спосіб з’єднання проводів. В даний час існує декілька видів клемників.

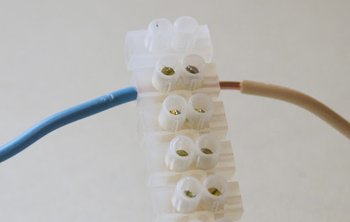

Поліетиленові клемники

Одні з найпоширеніших клемників, оскільки продаються в кожному магазині. Кабелю в даному випадку з’єднуються за допомогою двох гвинтів, які розташовуються всередині клемника.

Плюси такого з’єднання — простота у використанні, низька вартість. Але поліетиленові клеми мають масу недоліків:

• не можна з’єднувати алюмінієві кабелі, оскільки гвинти клемника стискають метал і силу своєї структури той під тиском починає деформуватися, що призводить до погіршення контакту;
• не можна з’єднувати багатожильні дроти (це пов’язано з конструкцією клемника);
• крихкість матеріалу (латунь, яка використовується в даному випадку, має властивість легко деформуватися, якщо сильно закрутити гвинти).

Пластикові гвинтові клемники

Мають схожий механізм затиску, однак є більш якісними і надійними завдяки використовується матеріалів.

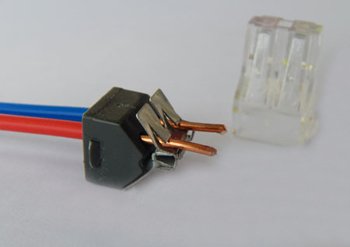

Самозажимні клемники

Найчастіше зустрічаються клемники фірми Vago. Для з’єднання кабелів таким способом досить зачистити кабелю до потрібної довжини і вставити в спеціальний роз’єм клемника. Металева пластина всередині механізму притисне кабель, таким чином, надійно зафіксувавши його.

Плюси:

• можна з’єднати між собою від 2 до 8 кабелів (в залежності від типу клемника);
• можна з’єднувати алюмінієві кабелі, оскільки металева пластина акуратно притискає їх і при цьому не деформує;
• простота у використанні.

Мінус саможажимных клемників полягають у тому, що дістати кабель, при цьому не пошкодивши клемник, досить-таки проблематично. Але все ж зробити це можна, якщо почати провертати кабель по своїй осі і потихеньку діставати його.

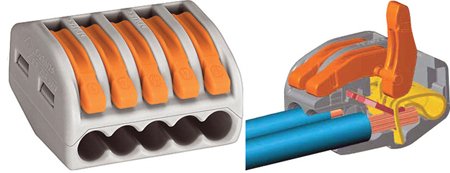

Клемники з важелями Vago

Складаються клемники з пластмасового корпусу зовні, важелів і внутрішніх металевих затискних пластин. Для створення контакту треба просто зачистити жили на необхідну довжину, вставити в роз’єм клемника і затиснути важіль.

Основні переваги такого клемника:

• можливість використання різних типів жив (мідних і алюмінієвих);
• багаторазове використання (відкрив важіль, дістав кабель і вставив новий).

З недоліків можна вказати, що при монтажі мереж такі клемники займають порівняно багато місця.

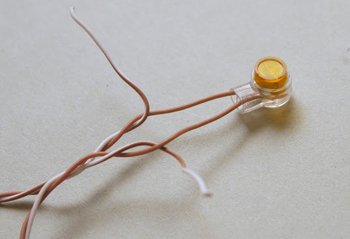

Клемники ScotchLok

Складаються з прозорого пластикового корпусу та декількох загострених металевих зубців з пластиною. У цьому варіанті кабель просто вставляється в клемник (без зняття ізолюючого покриття) і той затискається плоскогубцями. Таким чином, металеві різці пробивають ізоляцію проводів і створюють контакт між ними.

Такий метод з’єднання простий і не вимагає спеціальних навичок. Однак такі клемники володіють декількома недоліками:

• можна використовувати тільки для з’єднання жив зі слабким струмом (телефонних проводів, кабелів для освітлення);
• одноразовість у використанні. Для роз’єднання контакт, треба зрізати дроти біля основи клемника. Таким чином, ще втрачається частина проводу.

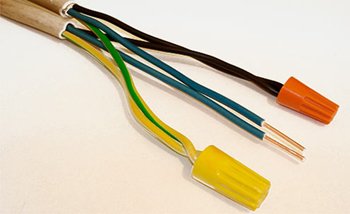

ЗІЗ (ковпачки для скручування)

Сполучні ізолюючі ковпачки (ЗІЗ) — простий та надійний метод з’єднання. Складаються з двох частин — зовнішнього ковпачка конусоподібної форми з пластику, несхильного до горінню і внутрішньої металевої пружини.

Для з’єднання проводів за допомогою ЗІЗ необхідно:

Плюси ЗІЗ:

• можна з’єднати від 2 до 8 жив в залежності від типу ЗІЗ;
• простота в використанні;
• при необхідності можна розібрати з’єднання без пошкодження проводу;
• витримують великі перепади температур. Однак перед промисловим використанням ЗІЗ настійно рекомендується протестувати його на предмет перегріву контакту.

Мінуси ЗІЗ:

• не можна з’єднувати разом алюмінієві і мідні жили з огляду на їх різної структури. В такому випадку можливо окислення проводів і послаблення або повне зникнення контакту (у кращому випадку) або замикання мережі (в гіршому), що може призвести до пожежі;
• якщо підібрати ковпачки неправильного діаметра, то вони можуть злетіти з з’єднання або навпаки передавити його.

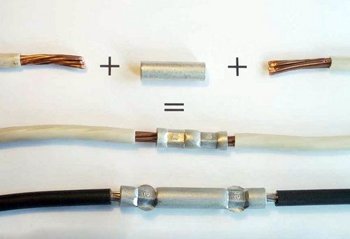

Сполучні гільзи

Для використання такої гільзи треба зачистити провід, вставити всередину і обжати гільзу плоскогубцями. Плюсом такого з’єднання є те, що гільза не зменшує опір у жилах і внаслідок цього може прослужити достатньо довго. Також існують спеціальні гільзи для з’єднання мідних проводів з алюмінієвими. До мінусів можна віднести одноразовість у використанні.

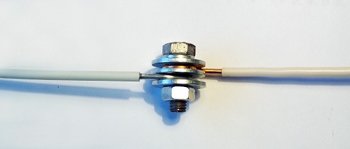

Болтове з’єднання

Цей тип з’єднання можна зробити в домашніх умовах. Його плюсом є те, що можна скручувати разом алюмінієві і мідні жили. Для з’єднання необхідно наступне:

• ізоляційна стрічка;
• болт з гайкою і трьома шайбами;
• пасатижі або гайкові ключі для закрутки болта.

Порядок дій:

Безсумнівним плюсом такої конструкції є те, що можна з’єднувати жили з різних металів.

До мінусів можна віднести те, що такий спосіб більш витратний за часом, ніж використання ЗІЗ або клемників.

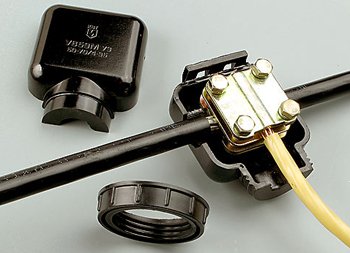

Відгалужувальні стиски

Такий метод відрізняється від всіх описаних вище. Стиски служать не для з’єднання проводів, а для відгалуження від вже існуючої електричної мережі. В даному випадку для з’єднання знімається ізоляційний шар з кабелю за розміром сжима, надівається клемник на провід, вставляється ответвительный кабель і закручується стиск.

Плюси такого з’єднання:

• немає необхідності розрізати жили проводу для наступного з’єднання;
• багаторазове використання затиску;
• можливість з’єднання разом алюмінієвих і мідних проводів.

До мінусів можна віднести хіба тільки те, що такі стиски найчастіше використовуються в магістральних електромережах і в домашніх умовах будуть просто непрактичні.
