Опалення з циркуляційним насосом - схема підключення і підбір насоса

Варіант організації опалення з примусовою циркуляцією теплоносія сьогодні все частіше використовується замість застарілого і витратного опалення з природною циркуляцією.[зміст]

Схема з насосом має безліч переваг, серед яких:

циркулюючий під впливом насоса теплоносій менш схильний до застійних явищ і утворенню повітряних пробок;

завдяки примусовій циркуляції немає необхідності точно розраховувати гідравлічні параметри системи, так як при невеликій протяжності трубопроводів для дому лише невелика частка потужності насоса витрачається на їх подолання;

при монтажі опалення можна використовувати труби меншого діаметру (економія коштів);

немає необхідності точно дотримуватися ухили, конвекційне переміщення можна не враховувати — теплоносій перекачує насос;

дозволяє створити високий тиск в системі опалення будинку та підвищити його ККД, а отже і зменшити витрату палива;

система легко піддається настроюванню і регулюванню, у неї просто вмонтувати автоматичні регулятори температури.

Недоліки цього типу опалення обмежуються лише одним пунктом — потрібна наявність безперебійного електропостачання. При відключенні електроенергії рух теплоносія в трубах припиняється, і при негативних температурах можливо розморожування опалення.

Одна з можливих схем установки циркуляційного насоса в систему опалення

На відміну від опалення з конвекційним переміщенням теплоносія, на розведення системи з циркуляційним насосом не накладається істотних обмежень. Схема може бути будь — однотрубної, двотрубної, з верхнім і нижнім розташуванням труб. Це дозволяє більш гнучко пристосовувати комунікації до особливостей інтер’єру.

Як підібрати насос?

Коли вибираєш циркуляційний насос, необхідно знати основні параметри опалювальної системи, це:

Робочий тиск — його бажано вибирати максимальним. Обмежується воно характеристиками котла або допустимим граничним тиском елементів опалення (зазвичай не більше 0,6 МПа, більше не витримують чавунні радіатори);

Мінімальний витрата теплоносія визначається характеристиками котла.

Також необхідно щоб напір (тиск) насоса міг продавити саму верхню точку опалювальної системи. Для розрахунку можна приймати, що для підйому води на 10 метрів має створюватися тиск мінімум 0,1 МПа (один Бар або атмосфера).

Знаючи ці дві основні характеристики можна легко підібрати насос за каталогами або прайс-листами компаній, орієнтуючись на електроспоживання та ціну. Але потрібно врахувати ще один фактор — максимальна робоча температура агрегату повинна бути не менше 95-100 градусів.

Установка занадто дешевого обладнання може вилитися у великі експлуатаційні витрати. Наприклад, найдешевші моноблочні відцентрові насоси мають ущільнення з сальникової набиванням, яке необхідно періодично підтягувати і час від часу замінювати. Тому краще підібрати не циркуляційний насос з плаваючим ротором.

Найбільшим купівельним попитом користується продукція таких виробників:

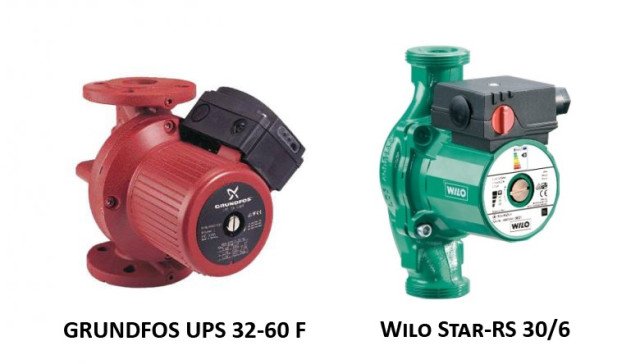

Циркуляційні насоси німецької фірми GRUNDFOS серії 200 (моделі UPS 32-60 F, UPS 40-60 F і т. д.) і серії ALPHA2 L (більш «розумні» моделі);
Wilo серій TOP-S і Star-RS (моделі TOP-S 80/15, Star-RS 30/6 та інші) — теж німецького виробництва;

Поради експертів по вибору дивіться на відео нижче:

Установка (врізка) насоса у опалювальні мережі

Як випливає з усього вищесказаного, часто має сенс встановлення циркуляційних насосів навіть вже працюючі системи, схема яких передбачали природний рух теплоносія. При цьому важливо провести правильну врізку, так як при помилці система не тільки не буде стабільно функціонувати, а можливо і створення аварійної ситуації (насос може вихопити воду з котла).

Установка проводиться на зворотному трубопроводі перед підключенням його до котла. При цьому схема врізки обов’язково повинна включати в себе зворотний клапан на напірному патрубку насоса. Також бажано (а якщо робота котельні повинна бути безперебійною, то обов’язково), встановити резервний агрегат, запірну арматуру, манометри і обвідну лінію (байпас).

При обв’язці за всіма правилами, ви зможете в будь-який момент перейти на резерв, проконтролювати його роботу за манометрів і з допомогою запірної арматури точно відрегулювати параметри. Також, якщо змонтована запірна арматура, можна проводити зняття та установку насосів не зливаючи воду з усієї системи.
