Двоповерхові будинки вимагають особливого підходу до проектування та монтажу опалювальних систем. Тут необхідно врахувати велику довжину трубопроводів, велика кількість радіаторів, висоту споруди і багато інші фактори. Яка оптимальна схема опалення 2-поверхового приватного будинку? Спробуємо відповісти на це питання в рамках нашого огляду. В ньому ми розглянемо:
- Використання однотрубних і двотрубних опалювальних систем;
- Переваги відкритих і закритих систем;
- Розташування розширювальних баків;
- Схеми підключення радіаторів.
Також ми відберемо найкращі і оптимальні схеми, які дозволять побудувати якісне і ефективне опалення у двоповерховому будинку.
Природна і примусова циркуляція
Двоповерхові будинки можуть мати саму різну площу, починаючи від кількох десятків і закінчуючи сотнями квадратних метрів. Також вони відрізняються розташуванням кімнат, наявністю прибудов і неопалювальних веранд, положенням до сторін світу. Орієнтуючись на ці та інші чинники, слід визначитися з природною або примусовою циркуляцією теплоносія.
Проста схема циркуляції теплоносія в приватному будинку з системою опалення з природною циркуляцією.
Схеми опалення з природною циркуляцією теплоносія відрізняються своєю простотою. Тут теплоносій рухається по трубах самостійно, без допомоги циркуляційного насоса під дією тепла він піднімається вгору, потрапляє в труби, розподіляється за радіаторів, остигає і потрапляє в зворотну трубу, щоб знову вирушити в котел. Тобто, теплоносій рухається самопливом, підкоряючись законам фізики.
Схема системи опалення двоповерхового приватного будинку, створена із застосуванням природної циркуляції, повинна передбачати обмежену довжину трубопроводів – довжина горизонтальних ділянок не повинна перевищувати 30 метрів. В іншому випадку природного гідравлічного тиску просто не вистачить для циркуляції нагрітого теплоносія. Також на його протікання будуть впливати зайві вигини труб і додаткова фурнітура.
Якщо ваш будинок досить малий, ви можете обійтися опалення з природною циркуляцією. Що стосується обігріву великої площі, то тут краще скористатися примусовою циркуляцією з допомогою спеціального насоса. Переваги таких систем:

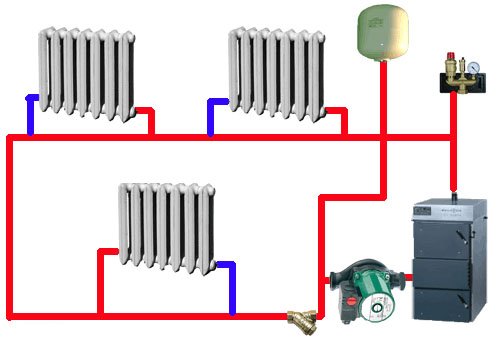

Схема закритій двотрубної системи опалення двоповерхового будинку з примусовою циркуляцією
- Більш рівномірний прогрів усього домоволодіння;
- Значно більша довжина горизонтальних ділянок (в залежності від потужності використовуваного насоса, вона може досягати декількох сотень метрів);
- Можливість більш ефективного підключення радіаторів (наприклад, з діагональною схемою);
- Можливість монтажу додаткової фурнітури і вигинів без ризику зниження тиску нижче мінімальної межі.
Таким чином, в сучасних двоповерхових будинках краще всього використовувати опалювальні системи з примусовою циркуляцією. Також можливий монтаж байпаса, який допоможе вибирати між примусовою або природною циркуляцією з метою вибору найбільш оптимального варіанту. Ми робимо вибір у бік примусових систем, як більш ефективних.
У примусової циркуляції є кілька недоліків – це необхідність у покупці циркуляційного насоса і підвищений рівень шуму, пов’язаний з його роботою.
Розширювальні баки, відкриті та закриті системи
Однотрубна система опалення відкритого типу з примусовою циркуляцією. Розширювальні бак повинен знаходитися у самій верхній точці.
Створюючи опалення в двоповерховому приватному будинку своїми руками, необхідно продумати питання про розташування розширювального бачка. Якщо планується створення відкритої системи, то бачок встановлюється в самій верхній точці опалювальної системи. Найчастіше він стоїть на верхівках вертикальних ділянок – це забезпечує ефективне видалення бульбашок повітря. Іноді його ставлять і на зворотну трубу, але така схема не забезпечує видалення повітря і змушує встановлювати додаткові труби.
В закритих опалювальних системах використовуються:
- Герметичні розширювальні бачки;
- Воздухоотводчики;
- Запобіжні клапани;
- Термоманометры.
Герметичні баки представляють собою порожнисті металеві конструкції з гнучкою внутрішньою перегородкою. Ця перегородка вигинається і бере на себе частину більш широкого при нагріванні теплоносія. Опалювальна система залишається повністю герметичною. Повітря видаляється через спеціальний повітровідвідник, а якщо виявиться перевищення тиску, воно буде скинуто допомогою запобіжного клапана.
Відкриті опалювальні системи не вимагають монтажу воздухоотводов і запобіжних клапанів, але вони вимагають установки бачка в самій верхній частині. Що стосується закритих систем, то тут бак ставиться поблизу опалювального котла, разом з «групою безпеки». В результаті витрати на створення опалення в двоповерховому приватному будинку зростають, але у мешканців з’являється можливість створити опалення з незамерзаючих теплоносієм.
У відкритих опалювальних системах використання інших теплоносіїв, крім води, досить проблематично. Тому ми робимо вибір на користь закритих систем, монтаж яких не викличе величезних додаткових витрат.
Підключення радіаторів, однотрубні і двотрубні системи

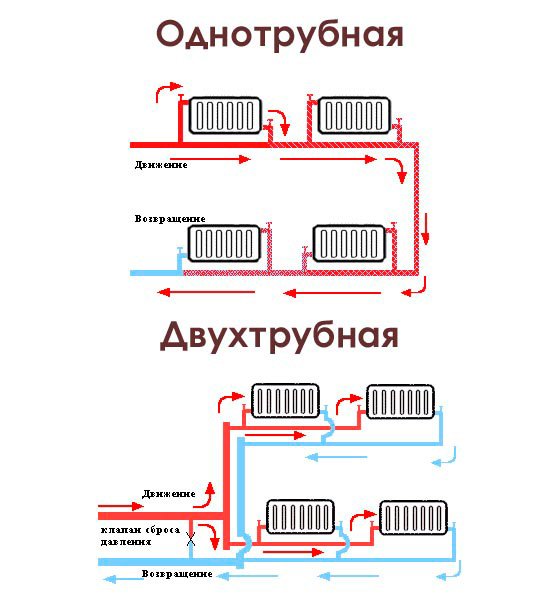

У двотрубній системі опалення, на відміну від однотрубної, всі радіатори мають однакову температуру і рівномірно опалюють будинок.
Проектування опалення приватного двоповерхового будинку змушує подумати над питанням вибору однотрубної або двотрубної схеми. Однотрубні системи простіше в монтажі, але вони володіють одним істотним недоліком – температура теплоносія в останньому радіаторі буде дуже низькою, тому сама далека від котла кімната буде холодною, а це дуже погано.
В однотрубних системах радіатори підключаються по нижній схемою, коли теплоносій заходить з одного боку, а йде з іншого боку. Якщо будинок не дуже великий, а ви хочете заощадити і прокласти однотрубну систему, ми рекомендуємо схему підключення «ленінградка» – вона передбачає створення перемички між входом і виходом. В результаті частина гарячого теплоносія потече по перемичці далі, а частина попрямує в радіатор. Завдяки цьому тепло буде розподілятися більш рівномірно.
Схема самопливної системи опалення двоповерхового приватного будинку, з використанням однотрубної системи, може включати в себе застосування циркуляційного насоса. В результаті ми отримаємо досить ефективне однотрубное опалення з рівномірним розподілом тепла. Можна піти ще далі, застосувавши «ленінградку» і циркуляційний насос одночасно.

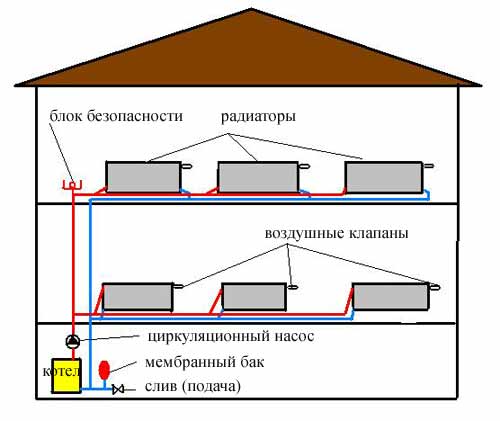

Проекти опалення приватного двоповерхового будинку найчастіше передбачають створення двотрубних систем з діагональним або бічним підключенням радіаторів. Покращена схема і зовсім передбачає роздільну подачу нагрітого теплоносія на перший і другий поверх, без обходу двох поверхів відразу. Також вона включає в себе встановлення фурнітури для можливого відключення радіаторів опалювальної системи – за рахунок цього реалізується можливість індивідуального регулювання температури в окремих кімнатах.
Подвійні схеми опалення двоповерхового будинку
Розглядаючи схеми опалення двоповерхового приватного будинку для монтажу своїми руками, можна відзначити, що деякі фахівці використовують подвійні схеми – тут монтуються однотрубні і двотрубні ділянки. Наприклад, якщо на шляху прямування теплоносія стоїть маленька кімнатка з невеликим радіатором, то через неї можна пройти однією трубою.

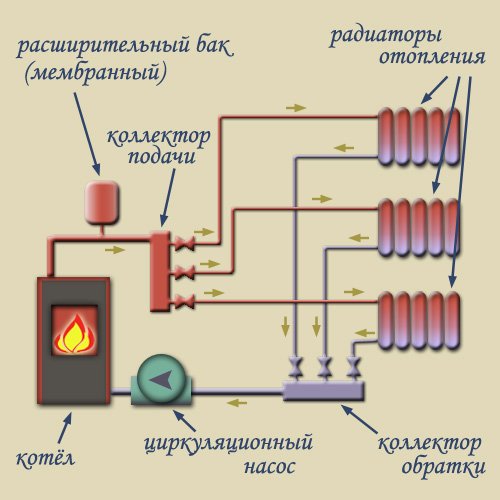

Схема колекторної системи опалення з примусовою циркуляцією теплоносія.
Ми вже говорили, що краще всього подавати воду на поверхи роздільними трасами – при необхідності, одну з них можна швидко перекрити і обмежити подачу тепла. Також можлива цілком економічна схема, коли труби горизонтальні ділянки проходять тільки по першому поверху, а подача тепла на верхній поверх здійснюється шляхом спорудження вертикальних стояків на кожну опалювальну батарею (або частина батарей).
Наступна схема передбачає встановлення своєрідного колектора в горищному приміщенні. Туди піднімається одна вертикальна труба, подає в цей колектор гарячий теплоносій. Після цього він самопливом розподіляється по батареях опалення, протікаючи зверху вниз. Доцільність застосування такої схеми визначається фахівцем теплотехніки, а суть її полягає в рівномірному розподілі тепла і економії на трубах.
Схема з колектором цікава тим, що вона є однотрубної і двотрубною одночасно, поєднуючи в собі переваги обох систем.
Кінцевий вибір оптимальної схеми опалення двоповерхового приватного будинку лежить за вами. Але пам’ятайте, що чим більше в ній вузлів, тим вище складність системи і менше її надійність. Також складні схеми передбачають більш складні розрахунки параметрів опалювальних систем. Зі свого боку, ми рекомендуємо зупинитися на двотрубної замкнутій системі з діагональним або бічним підключенням радіаторів, а також з примусовою циркуляцією.
