Для того щоб опалити приватний будинок або квартиру самого генератора тепла – котла, печі тощо, недостатньо. Тепло повинно бути передано всіх приміщень в будинку або, хоча б частини їх. А значить, в опалювальній системі котел повинен бути пов’язаний з радіаторами, щоб передавати тепло. При цьому система повинна забезпечувати повернення охолодженого теплоносія до котла. Організувати опалення можна різними способами.
Що таке ленінградка?
Опалювальні системи
Незважаючи на різноманітність варіантів за принципом дії системи зводяться до двох типів. Реалізувати їх можна як у власному домі, так і в міській квартирі.
- Природна циркуляція – теплоносій, як правило, вода, переміщується під дією гравітаційних сил і завдяки різниці температур нагрітої й охолодженої води. Ефективно функціонувати вона буде при дотриманні деяких умов: загальна горизонтальна площа системи не повинна перевищувати 3500 кв м, а опалювальний котел повинен знаходитись нижче радіаторів не менше ніж на 3 м. Якщо в приватному будинку або квартирі на першому поверсі можна розмістити котел в підвалі, то це – найкращий варіант, судячи з відгуків споживачів.
- Примусова циркуляція – теплоносій переміщується по трубах завдяки роботі насосів.

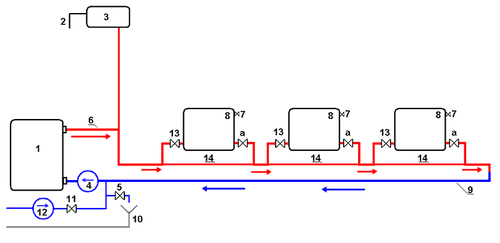

Схема ленінградки
Існують дві різні схеми приєднання труб до опалювального котла.
- Однотрубна – теплоносій рухається по одній трубі до радіатора, частково охолоджується в ньому і переміщується до наступного. Цей варіант вимагає меншої довжини трубопроводу – приблизно на 30%, і більш простий в монтажі. Установка системи цілком здійсненна своїми руками. Найбільш поширений варіант опалення – ленінградка.
- Двотрубна – теплоносій однакової температури подається на всі радіатори паралельно по одній трубі, і повертається по іншій трубі від кожного радіатора до котла. У такій системі всі радіатори однаково нагріваються, і опалення в будинку буде більш рівномірним. Також система дозволяє регулювати тепловіддачу кожного радіатора окремо.
Можливі два види розводок, мають свої за і проти.
- Вертикальна – подають і відводять труби розташовані вертикально до кожного радіатора. Схема рекомендується для систем з примусовою циркуляцією: потрібно менш потужний насос, так як частково циркуляція забезпечується природним стіканням води з найвищої точки. Такий спосіб опалення частіше реалізується у багатоповерхових будинках, де магістральні труби розташовують на горищах або технічному поверсі.

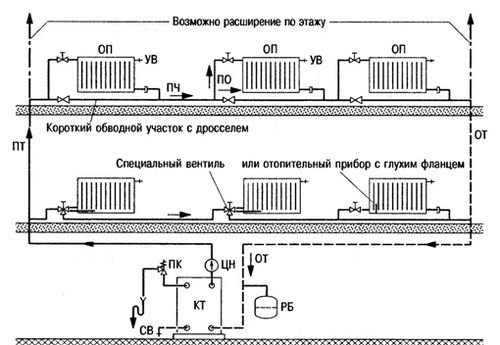

- Горизонтальна – труби розташовані горизонтально в межах поверху. Плюсом системи є простота регулювання і перекривання. У лениградке реалізована горизонтальна розводка. На фото наведена схема з горизонтальною розгорткою.
Як правило, для приватного будинку вибирають варіанти однотрубної або двотрубної системи з горизонтальною розгорткою, будучи досить ефективними, системи досить прості в монтажі і швидко ремонтуються.
Малюнок системи опалення ленінградка
Опалювальна система ленінградка
Вона являє собою варіант кільцевої однотрубної системи з горизонтальною розгорткою. Теплоносій послідовно переміщається до всіх радіаторів, поступово охолоджуючись, по прямому (верхній) трубі. У кінцевій точці охолоджений теплоносій опускається вниз і по нижній трубі надходить у котел. Переміщення забезпечується різницею температур. Судячи з відгуків ленінградка – найпоширеніший варіант для приватного одно – або двоповерхового будинку.
Ленінградка складається з декількох елементів.
- Опалювальний котел газовий, електричний).
- Розширювальний бак – створює необхідний тиск в системі, тому повинен бути розташований в найвищій точці.
- Труби.
- Батареї – кількість секцій у батареї розраховується для кожного наступного приміщення, щоб забезпечити належний рівень тепловіддачі.

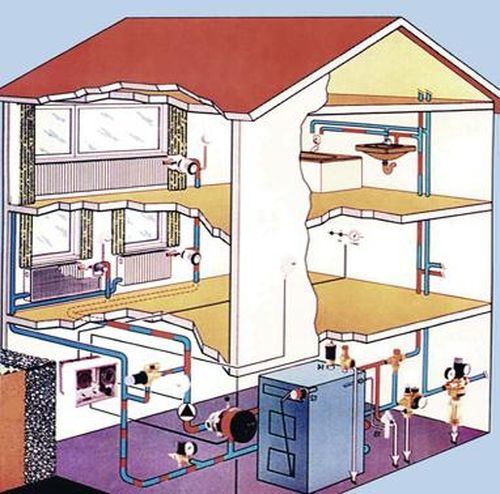

На фото представлена схема опалення.
Достоїнства і недоліки ленінградки
Існують аргументи як за так і проти.
- Довжина трубопроводу менше ніж у двотрубного варіанти на 30%.
- Монтаж вимагає менше часу і зусиль і цілком здійснимо своїми руками.
- Подає труба може бути встановлена над дверними або віконними прорізами
- Можливе підключення до двох опалювальних котлів.
Недоліки ленінградки.
- В кожний наступний прилад опалення теплоносій надходить більше охолоджений, ніж у попередній. У результаті для того, щоб обігріти кожне наступне приміщення, потрібна установка батарей з більшою площею.
- Для ефективної роботи ленінградки може знадобитися монтаж обвідних ділянок. А це, в свою чергу, спричинить необхідність встановлення спеціальних вентилів для вирівнювання тиску. Наявність вентилів також сприяє полегшенню подальшого ремонту, так як дозволяє відключити один радіатор, а не опалення всього будинку.
- Ускладнені ремонтні роботи у разі, якщо при монтажі використовувалися металеві труби.
Монтаж лениградки
Установка системи достатня проста і цілком здійсненна своїми руками. Перед монтажем потрібно розрахувати необхідну теплову потужність для площі приміщення – це можна дізнатися з таблиць і визначити необхідну кількість секцій на радіаторах. Для останнього необхідно мати паспортні дані вибраного радіатора. Як правило, різниця між температурами вхідної та вихідної води приймається як 10 градусів.
На відео монтаж своїми руками системи опалення ленінградка освітлений більш докладно.
