Для обігріву приватних будинків і квартир, які не підключені до централізованих систем опалення, найчастіше застосовують автономні системи, в яких головним тепловим агрегатом є котел. Залежно від доступних джерел енергії для цього використовуються різні види палива. У цій статті ми розглянемо найбільш економічний з точки зору вартості експлуатації варіант – одноконтурний газовий котел настінного виконання.
Зміст
Основні визначення
В даний час побутові котли випускаються в самих різних модифікаціях, здатних задовольнити будь-яким сучасним запитам. Настінні одноконтурні газові котли – це лише одна з різновидів цього безлічі виробів, яку можна віднести до розряду простих і недорогих.
Опишемо коротко, що позначає кожен з термінів, які характеризують дані пристрої:
- Настінні. Корпус приладу має невелику вагу і спеціальну форму, що дозволяє міцно закріпити його на вертикальній поверхні. Це зручно, дозволяє економити місце і легко виконувати необхідні підключення;
- Одноконтурні. Мають лише одну гілку, на якій циркулює теплоносій. Зазвичай до неї підключаються опалювальні батареї. Таким чином, подібний агрегат можна використовувати для обігріву приміщень, а от організувати ще й гаряче водопостачання за допомогою одноконтурного котла без додаткових пристроїв не вийде;
- Газові. Для підігріву теплоносія використовується енергія згоряння газу.
Одноконтурні котли застосовуються у випадках, коли сантехнічна вода не потрібна зовсім, або, навпаки, її планований витрата передбачається досить високим.
Тому обговорювані тут теплові агрегати вельми затребувані для опалення не дуже великих приміщень житлового або виробничого призначення. Крім того, побутові одноконтурні пристрої часто купуються для обігріву будинків, підключених до магістралей газового постачання в місцевостях, де використовується жорстка вода.
до меню ?
Принцип роботи
Газові котли використовують енергію згоряння природного палива для приготування гарячого теплоносія, який, циркулюючи по замкненому контуру опалення, нагріває повітря в приміщеннях.

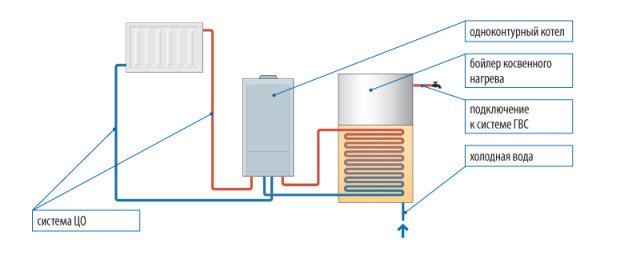

Пристрій системи опалення з одноконтурним котлом і бойлером
Горіння відбувається в спеціальній камері, яка знаходиться всередині теплообмінника. Нагріваючись від полум’я пальника, теплообмінник передає тепло рідини. Чим краще відбувається цей процес, тим вище ККД пристрою. Зазвичай газові теплообмінники виконуються з двох видів матеріалу:
- Чавунні. Вони більш довговічні, але мають велику вагу;
- Сталеві. Такі конструкції є одночасно легкими і достатньо міцними, тому ними в основному і оснащуються настінні котли.
Оскільки ми розглядаємо одноконтурні системи опалення, для підключення теплової магістралі є один вихід, куди і подається гарячий теплоносій. Відпрацьована рідина зливається назад в котел через спеціальний роз’єм. Така схема є найбільш простий і застосовується при невеликій витраті теплоносія.
При необхідності в більшому (вище 15 літрів в хвилину) кількості рідини або для організації паралельної системи ГВП використовуються одноконтурні газові агрегати з вбудованим бойлером.
Для цих цілей можна також встановлювати і зовнішні бойлери, які зазвичай представляють собою настінні баки досить великої ємності, призначені для тимчасового зберігання нагрітої води.
Горіння палива вимагає подачі в камеру необхідної кількості повітря і видалення продуктів згоряння в атмосферу. Всі побутові газові системи за принципом організації цього процесу діляться на відкриті і закриті.
до меню ?
Організація процесу горіння газу

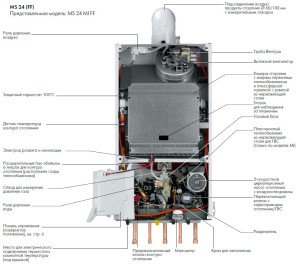

Пристрій одноконтурного котла
Газові котли з відкритою камерою згоряння працюють за принципом звичайної грубки – повітря забирається з приміщення, де встановлений сам агрегат, а для відводу відпрацьованих газів використовується традиційний вертикальний димар. Недоліки такого пристрою очевидні: необхідність припливної вентиляції, трудомісткість організації димоходу і шкідливий вплив на нього газового конденсату, який утворюється при різкому охолодженні вихідних продуктів згоряння. Зазвичай в таких випадках для розміщення обладнання виділяють спеціальне місце – топкову. Настінні котли відкритого типу вимагають ускладненого монтажу димовідводу, а підлогові – пристрої спеціального місця з-за їх великої ваги.
Більш зручні в експлуатації побутові агрегати з закритою камерою (бездимохідні котли). Як видно з назви, камера згорання у них повністю ізольована від приміщення, а весь повітрообмін здійснюється через спеціальну коаксіальну (труба в трубі) систему, яка монтується до вихідного патрубка і виводиться на вулицю через найближчу стіну. Через внутрішній отвір відводяться відпрацьовані гази, а за межтрубному каналу подається повітря, необхідний для горіння. Тяга тут створюється вбудованим вентилятором, так що процес повністю автоматизований і контролюється встановленими датчиками.
Настінні одноконтурні котли опалення найчастіше виконуються за другою схемою. За рахунок цього вони більш безпечні і екологічні, мають високий ККД і можуть встановлюватися в будь-якому місці: на кухні, у ванній і т. д. Процес монтажу одноконтурного котла представлений на відео нижче:
до меню ?
Переваги і недоліки настінних одноконтурних котлів на газу
Бездимохідні одноконтурні котли є одним з найбільш поширених варіантів організації опалення житлових і виробничих площ, до яких підведено магістральний газопостачання. Більшість забудовників вибирає саме цей спосіб обігріву приміщень в силу цілого багатьох його переваг:
- Це економічно. Газ – найбільш дешеве паливо, і якщо він підведений, то використовувати інші джерела енергії немає ніякого сенсу;
- Це зручно. Настінні котли з закритою камерою не вимагають спеціального місця, не поглинають кисень та легко монтуються;
- Це безпечно. Повністю герметичний кожух абсолютно виключає контакт з нагрітими частинами, а вбудована система автоматики надійно стежить за всіма робочими параметрами і відключає котел при найменшій несправності;
- Це комфортно. Ваш будинок завжди буде забезпечений теплом, а при необхідності, ще й гарячою водою.
Миючись під душем, ви не помітите, як хтось поруч включив гарячу воду для миття посуду – одноконтурні газові котли з бойлером, на відміну від двоконтурних, забезпечують такий витрата води, який необхідний саме в даний момент.
До недоліків обговорюваних пристроїв можна віднести, мабуть, лише один фактор. Справа в тому, що настінні котли, в силу специфіки їх кріплення, повинні мати обмежений вагу, тому доступна в них потужність сильно обмежена. Тому такий прилад можна використовувати для опалення відносно невеликих площ – приблизно до 350 м2.
В цілому ж, завдяки простоті конструкції і монтажу, зручності в експлуатації і невисокою ціною, настінні газові котли з одним контуром у багатьох випадках дозволяють організувати найбільш ефективну систему опалення для наявних умов.
