Під час під’єднання до гвинтових затискачів багатожильних проводів часто спостерігається картина передавлення декількох жив болтом. На цілих жилках присутні сильні механічні пошкодження, які згодом призведуть до поганого контакту і можливого його обгорання при великому навантаженні. Таке може статися при підключенні УЗО всередині розподільного щита. Уникнути цієї проблеми допоможуть надягають на жили наконечники НШВИ, які після обтиснення створять надійний контакт.

НШВИ для опресування проводів, прес кліщі

Зміст

  • 1 Що являє собою наконечник
  • 2 Види наконечників
  • 3 Співвідношення перерізу проводу і наконечника
  • 4 інструмент Обпресувальний
  • 5 Підготовчі роботи перед обпресуванням
  • 6 Обтиск одинарного наконечника
  • 7 Обтиск подвійного наконечника

Що собою являє наконечник

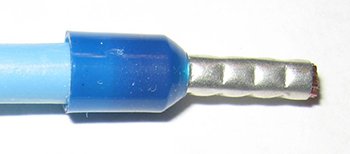

Абревіатура наконечника, що складається з чотирьох букв НШВИ, в розшифровці позначає наконечник штирьовий втулковий ізольований. Іншими словами – це просто втулка для гнучкого багатожильного дроти. Вона необхідна для захисту кінця проводу призначеного для фіксації в гвинтовий затискний клемі. Наконечник надівається на зачищений край дроти і пресується спеціальним пристосуванням. В якості ручного пресувального інструменту використовуються прес кліщі.

НШВИ для опресування проводів, прес кліщі

Металева частина НШВИ виготовлена з електролітичної міді. Ізоляція присутній тільки на тильній стороні виробу. Товщина ізолятора перевищує діаметр металевої частини наконечника і нагадує манжет. Його надягають зверху ізоляційного покриття дроту, а металеву частину, разом з голими жилами всередині, обжимають. Роблячи з’єднання наконечника з гвинтовим затиском, металева частина повністю ховається у гнізді. Зовні залишається тільки безпечна діелектрична частина.

Електротехнічне виріб використовується тільки з мідними проводами, перерізом до 35 мм2. Металева частина піддається лужению, тому має сріблястий колір. Товщини стінок НШВИ достатньо, щоб забезпечити цілісність жив при затисненні клеми болтом.

Види наконечників

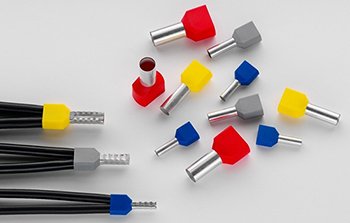

Існує кілька видів НШВИ, що відрізняються кількістю приєднуються проводів. До виробу може приєднуватися один або два дроти, але виходить металева частина, призначена для затиску гвинтовий клемою, залишається однією. Подвійний наконечник в позначенні після букв НШВИ має цифру 2.

Якщо розглянути конструкцію, то втулкові наконечники НШВИ подвійного підключення мають такий же пристрій, як і одинарні аналоги. Все та ж металева частина для обтиску і ПВХ манжет. Відрізняється подвійна модель тільки більшою шириною ПВХ спідниці, так як вона розрахована на два дроти.

НШВИ для опресування проводів, прес кліщі

Застосування подвійних наконечників необхідно при приєднанні двох проводів до однієї клеми. Така часта необхідність виникає під час монтажу розеток і захисних автоматів в електрощиті. Обтиск подвійних моделей ідентичний одинарним, і використовується той же інструмент – прес кліщі.

Співвідношення перерізу проводу і наконечника

НВШИ можна проводити опресовування тільки гнучкого багатожильного дроти. Для одножильних проводів такі втулки використовувати не можна. Опресовування жорстких жив виконують неізольованими втулками.

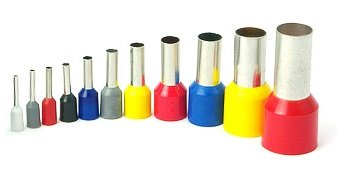

Використовується одинарний або подвійний наконечник треба підбирати по перерізу проводів. Вставлятися жили повинні вільно, і добре сидіти в гнізді ще до його обтиску. Це забезпечить найкращий контакт після обпресування.

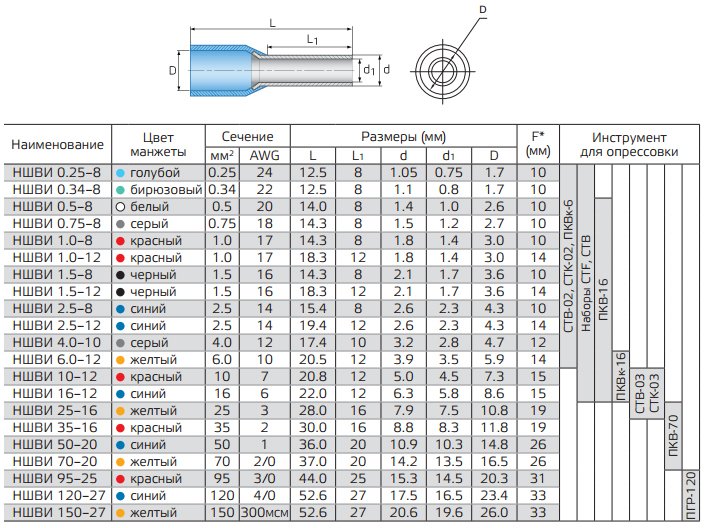

Якщо говорити про співвідношення перерізу, то втулки розраховані не на конкретний діаметр проводу, а мають невеликий розбіг. Наприклад, провід ПВ-3 1х2,5 мм2 можна обжати в наконечнику з перерізом посадкового гнізда від 1,5 до 2,5 мм2.

НШВИ для опресування проводів, прес кліщі

Інструмент обпресувальний

Кріпиться до жил наконечник методом опресовування є незнімним з’єднанням, тому при підключенні до іншого електроустаткування іншим способом його доведеться відрізати. Процес обпресування – це своєрідний обтиск втулки з жилами всередині. Для цих цілей використовується спеціальний інструмент – прес кліщі. Вони комплектуються набором матриць під різні діаметри наконечників.

НШВИ для опресування проводів, прес кліщі

Прес кліщі виробляють різних модифікацій, а деякі моделі призначені для виконання двох видів робіт:

  • найпоширенішими і зручними у роботі є універсальні прес кліщі. Вони здатні виконувати подвійну функцію: зачищення ізоляції з проводу і опресовування втулки. Причому крім НШВИ, прес кліщі впораються з іншими типами наконечників;
  • іноді прес кліщі обладнують регулювальним механізмом, контролюючим зусилля обтиску. Цей пристрій дозволяє уникнути випадкового пережиму втулки;
  • прес кліщі з шарнірами збільшують притискну силу інструменту, що полегшує процес ручного обтиску;
  • дуже зручні в роботі прес кліщі з храповим механізмом. Він перешкоджає разжиманию інструменту до закінчення обпресування. Часто буває так, що разжатый випадково інструмент послаблює недожатую втулку в матриці, і вона прокручується. Наступне притискання матрицею може не збігтися з канавками від попередньої обпресування, що створить поганий обтиск.

Взагалі, кожен фахівець підбирає собі прес кліщі індивідуально. Адже від зручності інструменту залежить якість і швидкість роботи.

Підготовчі роботи перед обпресуванням

Опресування проводів починають з підготовчих робіт:

  • Першим ділом жили очищають від ізоляції. Її знімають рівно по довжині металевої частини наконечника. Для цього використовують прес кліщі з функцією зняття ізоляції або гострий ніж. Існує ще спеціальний інструмент – стрипер, автоматично знімає ізоляцію;
  • Металева частина з манжетою має на краю развальцовку, поліпшуючу вхід жив всередину посадкового гнізда. Але, щоб при введенні деякі дроту не отогнулись по сторонах, жили злегка скручують рукою;
  • Втулку підбирають по перерізу, щоб жили вільно входили в посадочне гніздо, але і не занадто вільно бовталися;
  • Тепер настав час підготувати прес кліщі для обпресування. Беручи перший раз в руки інструмент, треба звернути увагу на нанесену кольорове маркування. Вона відповідає кольорам наконечників. Виробники інструменту і втулок намагаються дотримуватися колірної стандарт для полегшення однотипних під’єднань. Кольорове позначення вказує на відповідність діаметрів матриці кліщів і втулки тому, наприклад, опресовування синього наконечника необхідно робити гніздом матриці, маркованих аналогічним кольором.
  • Розібравшись з інструментом і підготувавши всі матеріали до роботи, починають опресовування.

    Обтиск одинарного наконечника

    Роблячи перший раз опресовування, бажано потренуватися на непотрібному шматку кабелю. Краще зіпсувати один наконечник для тренування, ніж потім міняти весь підключається провід. Після відрізання бракованої втулки він може не діставати до контакту електрообладнання.

    НШВИ для опресування проводів, прес кліщі

    Щоб обтиск вийшов якісним, необхідно дотримуватися ряду правил:

    • вставляючи всередину матриці втулку, треба утримувати кабель, щоб його жили не вийшли з посадкового гнізда;
    • перевіривши відповідність кольорової розмітки на інструменті і наконечнику, починають стискати кліщі до спрацьовування храпового механізму. Під час обпресування він блокує інструмент від разжима, і якщо вийшов шлюб, храповик треба розблокувати. Наконечник витягують з матриці, відрізають і повторюють процес заново;
    • використовуючи інструмент без храповика, фіксацію жив контролюють легким потягуванням руки. Добре обтиснуті жили не повинні рухатися в гнізді;
    • існує інструмент з двоконтурним обтиском. Він здавлює металеву частину втулки і сам ізолятор. Матриця таких кліщів має два гнізда різного розміру. Так ось, перед початком обтиску треба простежити, щоб манжет і металева частина лягли у відповідні гнізда.

    По закінченні обтиску необхідно перевірити міцність з’єднання, натягнувши злегка руками два елемента.

    Обтиск подвійного наконечника

    Підключення до фази декількох проводів вимагає їх приєднання на один контакт. Наприклад, встановлюючи модульні автомати, їх з’єднують між собою перемичками. У цьому випадку на один контакт автомата припадає два кабелі. Якщо їх обжати поодинокими наконечниками, то два штиря приєднати до одного контакту автомата буде проблематично. Тут зручно використовувати НШВИ, призначений для двох проводів.

    Сам процес обтиску схожий на попередній варіант. Тільки всередину широкого манжета замість одного проводу вставляють два.

    НШВИ для опресування проводів, прес кліщі

    Робити обтиск подвійного наконечника зручно кримпером. Ці прес кліщі підійдуть для обпресування і одиночної втулки. Обтиск кримпером подвійного наконечника роблять матрицею на розмір більше. Наприклад, для перетину подвійного наконечника 4 мм2 підійде матриця перерізом 6 мм2.

    Трапляється, що під рукою під час монтажу не виявилося конструкції подвійного типу. Як вихід з ситуації, можна використовувати одиночну втулку більшого діаметра. Головне, щоб всередину помістилися два дроти.

    Перед тим як встановити наконечник штирьовий втулковий ізольований НШВИ треба пам’ятати, що виробник даної електротехнічної продукції в інструкції вказує співвідношення перерізу гільз і жив проводів. Всі ці параметри при монтажі треба дотримуватися.
