У зв’язку з підвищенням вартості комунальних послуг питання заміни старих систем опалення на нові, більш ефективні і просунуті, зараз актуальний. Але тут з’являється наступна проблема – установка радіаторів опалення, вартість роботи якої теж не маленька. Тому ми пропонуємо вихід – виконати всі роботи по проектуванню та монтажу самостійно. Це завдання нелегке, але цілком здійсненне.
Перед тим як почати закуповувати матеріал та інструменти, спочатку потрібно трохи вивчити теорію, з’ясувати, яким чином можуть підключатися радіатори, які бувають системи опалення, скільки секцій потрібно для того або іншого приміщення, де краще встановити батареї. При правильних розрахунках ви зможете істотно скоротити свої витрати на обігрів, збільшити термін служби всієї системи і скоротити до мінімуму обслуговування.
Які бувають радіатори
Найбільш поширені в наш час такі види батарей:
Чавунні радіатори
Старі добрі чавунні радіатори відомі своєю надійністю. Хоча зараз їх встановлюють все рідше, але зовсім недавно вони стояли в кожній квартирі. Самий істотний недолік – це величезний вага. Вони дуже довговічні (встановлені батареї ще в часи СРСР справно працюють до цих пір в деяких квартирах), не бояться високого тиску і низької якості теплоносія, прекрасно віддають тепло.
Алюмінієві радіатори
Алюмінієві – сучасні моделі. Ці аналоги мають незначну вагу і стильний зовнішній вигляд. Теплоносій в цих батареях проходить безпосередньо через корпус, тому важлива якісна рідина, інакше радіатори швидко прийдуть в непридатність. Алюмінієві моделі дешеві, але не користуються популярністю через свою прискіпливість до теплоносія.
Біметалічні радіатори
Такі моделі схожі на чавунні, але вони більш сучасні, легкі і мають кращу (порівняно з чавунними) тепловіддачу. Батареї складаються з сталевого сердечника і алюмінієвого корпусу, що виключає недолік алюмінієвих аналогів. Переваги цієї моделі роблять її найбільш популярною на сьогоднішній день.
Сталеві батареї
Термін служби таких моделей досягає 25 років, вони відносно легкі, добре віддають тепло. Батареї цього типу оптимально підійдуть для невеликих приватних будиночків.
Вибір виду батарей завжди складний. Ми рекомендуємо брати чи чавунні, якщо є кому допомогти в їх монтажі, або ж біметалічні, вони легкі і їх можна встановити самостійно.
Можливі схеми підключення радіаторів опалення
Найбільше поширення в наш час набули такі види розводки труб:
Як видно зі схеми, розводка труб суттєво відрізняється між варіантами. Однотрубна модель більш проста у виконанні, менш затратна, а двотрубна відрізняється меншим тиском в системі опалення.
При підключенні радіаторів опалення схеми обв’язки вибираються перед монтажем батарей, так як від них залежить конструкція опалення в цілому. Тому, якщо у вас вже є труби опалення, але ви хочете зробити систему іншого типу, то, швидше за все, доведеться їх демонтувати і встановити нові.
Види розведення батарей
Існує всього 4 типи підключення радіаторів:
Бічне одностороннє
Такий метод підключення найбільше поширений в наш час. Його сенс полягає в тому, щоб підключити подводящую лінію до верхнього патрубка, а обратку до нижнього з тієї ж сторони. Таким чином відбувається максимальна віддача тепла від води до батареї. Важливо відзначити, якщо підключити навпаки, тобто гарячу знизу, а зворотний зверху, то потужність радіатора впаде. Недоліком даної системи є те, що вона погано працює з багатосекційними радіаторами.
Діагональне
Цей метод часто використовується в поєднанні з багатосекційними батареями, де кількість секцій складає більше 12. При такій розводці труба з гарячою водою підключається зверху з одного боку батареї, а обратка – знизу з іншого боку. Таким чином навіть найдовша батарея прогрівається рівномірно.
Нижня
Цей спосіб ефективний, якщо труби системи опалення знаходяться під підлогою або плінтусом. При нижній розводці ви зберігаєте естетичний вигляд приміщення, але втрачаєте в потужності, так як обидві лінії (гаряча і зворотна) підключаються знизу радіатора з різних сторін. При нижньому методі підключення тепловтрати мають найбільші значення в порівнянні з іншими способами підключення.
З вибором методу підключення все просто – якщо у вас батареї до 12 секцій, то сміливо підключайте їх бічних одностороннім способом, а якщо більше, то діагональним. Використовувати нижнє підключення ми не рекомендуємо, оскільки воно збільшує витрати на опалення і знижує ефективність батарей.
Розрахунок кількості секцій
Підрахувати необхідну кількість секцій вам можуть в магазині при купівлі батарей, але це можна зробити і самостійно. Формула досить проста: одна секція може обігріти 2 кв. м приміщення при стандартній висоті стель (це 2,7-3 метри). Наприклад, якщо у вас кімната 21 квадрат, то вам знадобиться 11-секційний радіатор (округляйте в більшу сторону).
Також можна виходити з іншого принципу: одна секція батареї обігріває обсяг в 6 м3.
Додаткові розрахунки та рекомендації
Перед установкою батарей опалення вам потрібно засвоїти ще кілька правил:

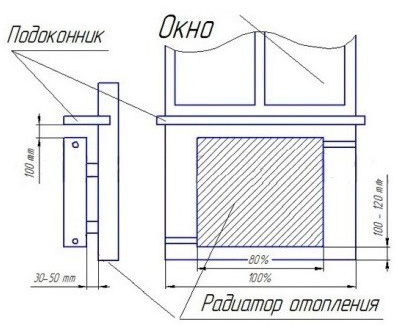

На малюнку показано ідеальне розташування батарей щодо підлоги, вікна і стіни.
- розташовуйте труби так, щоб вони створювали маленький ухил у бік руху води (теплоносія), інакше потім в радіаторах буде збиратися повітря;
- розташовуйте батарею біля вікна так, щоб її центральна вісь співпадала з центром вікна (можливі відхилення 2-5 см);
- нахил трубопроводу опалення повинен бути не менше півсантиметра на метр труби;
- відстань від підлоги до батареї повинно складати не менше 6 см, а до підвіконня – 5-10 см;
- радіатори не можна вішати впритул до стіни, залишайте зазор 3-5 див.
Підготовка до монтажу
Процес підготовки не менш важливий, ніж сама установка радіаторів. Так, якщо ви живете в багатоповерховому будинку, то вам варто спробувати домовитися з сусідами про спільну заміні труб опалення. Ефект від такої заміни буде більш відчутний, ніж якщо б ви міняли труби тільки у себе. Також не варто пояснювати, що цим потрібно займатися влітку, а не взимку. Якщо є стара система, то її потрібно демонтувати, а лише потім починати установку нової. Також потрібно придбати мінімум матеріалів та інструментів.
Матеріали
При монтажі радіаторів опалення ми рекомендуємо вам скористатися поліпропіленовими трубами для опалення.
Крім самих радіаторів вам знадобляться:
- труби, трійники, перехідники і все, що з цим пов’язано;
- звичайні вентилі або крани Маєвського для развоздушіванія батарей;
- кронштейни, на які, власне, і кріпляться батареї;
- згони;
- запірні крани, можна взяти кульової варіант, він буде більш надійним.
Інструменти
Необхідні інструменти можуть трохи різнитися в залежності від типу використовуваних труб, але обов’язково треба мати при собі:
- ключі: газовий і розвідний;
- рівень, лінійка, рулетка;
- набір ріжкових ключів;
- шуруповерт;
- динамометричний ключ;
- олівець і гвоздик для розмітки;
- перфоратор (дриль може не впоратися з бетонною стіною).
Для системи опалення добре підходять пластикові труби. Вони довговічні, невибагливі і легкі в монтажі. Правда, вам потрібно буде знайти для їх з’єднання паяльну станцію.
Як зробити розмітку для кронштейнів
Перш ніж почати установку батарей вам доведеться спочатку розмітити стіну і змонтувати на неї кронштейни, на яких і будуть висіти батареї. Це дуже відповідальний момент, тому що від правильної розмітки буде залежати не тільки естетичний вигляд кімнати, але і ефективність роботи радіаторів. Всі відстані наведено в пункті “Додаткові розрахунки і рекомендації”, також потрібно враховувати те, що на площу радіатора квадратний метр відводиться один кронштейн.
Монтаж радіаторів опалення
Перед початком робіт обов’язково злийте воду з системи (якщо ви живете в своєму будинку). У випадку з центральним опаленням влітку в системі води немає. Всі оздоблювальні роботи в місці установки батарей краще проводити до їх монтажу.

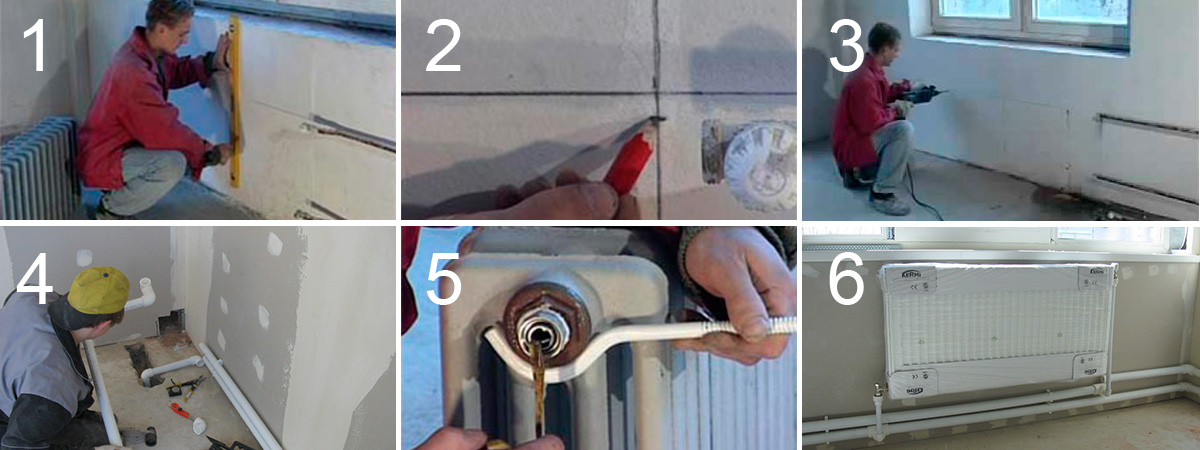

Отже, сам процес установки радіаторів:
Щоб якісно виконати монтаж радіатора опалення будьте уважні при розмітці стін і прокладання труб.
ВАЖЛИВО! Батареї біметалеві встановлюються в упаковці. Остання знімається тільки після монтажу. Це робиться для того, щоб не пошкодити і не подряпати поверхню радіатора.
Висновок
Насправді, монтаж радіаторів не надто складна справа. Якщо підходити до справи відповідально, слідувати всім рекомендаціям, зробити правильні розрахунки та розмітку, то все у вас вийде і не треба буде кликати фахівців. Перевіряйте свої розрахунки, купуйте якісні матеріали і радіатори і система опалення пропрацює у вас дуже багато років без ремонтів і обслуговування.
