Питання заміни радіаторів опалення рано чи пізно постає перед багатьма господарями квартир і приватних будинків. У квартирах найчастіше змінюються старі чавунні батареї, які залишилися ще з часів спорудження будівлі, в автономних системах також періодично з’являються протікання або інші причини для установки нового опалювального приладу. У цій статті ми розповімо, як зробити монтаж радіатора своїми руками у відповідності з регламентами СНИП, не вдаючись до допомоги сторонніх фахівців.
Зміст
Підготовка до роботи
Для того щоб зняти старий і установити новий радіатор, необхідно відключити подачу теплоносія. Якщо в кожній точці опалення у вас встановлена запірно-регулююча арматура, то достатньо просто перекрити відповідні вентилі. Якщо ж схема розводки вашої системи передбачає підключення радіаторів безпосередньо до магістралі, то потрібно перекривати весь стояк повністю.
Для системи автономного опалення в приватному будинку ви можете самостійно визначити найбільш слушний час проведення цієї операції, тут всі незручності через непрацюючого обігріву ляжуть на вас.
Якщо ж ви живете в міській багатоповерхівці, під час проведення робіт без тепла залишаться багато хто ваші сусіди по будинку. Тому перед тим, як робити монтаж, потрібно:
- як можна більш точно розрахувати тривалість робіт;
- заздалегідь закупити все необхідне обладнання та комплектуючі;
- підготувати повний комплект інструментів;
- домовитися з обслуговуючою компанією або ДЕЗ про відключення опалення на конкретний проміжок часу. Майте на увазі, що зазвичай це платна послуга, краще заздалегідь уточнити, скільки це коштує у вашому випадку;
- у зазначений час упевнитися, що стояк дійсно перекритий, тобто можна починати монтаж.
Ця коротка інструкція буде актуальною, якщо ви проводите заміну батарей в опалювальний період, оскільки ваші дії принесуть деякі незручності оточуючим. Влітку ж найчастіше теплоносія в системі немає, треба просто переконатися в цьому, запитавши у слюсаря-сантехніка, обслуговує ваш будинок. Тому монтаж своїми руками краще планувати на теплу пору року, якщо звичайно установка не носить вимушений характер з-за несподіваної поломки.
Що вам ще потрібно для монтажу, дивіться на відео:
до меню ?
Розмітка місця установки радіатора
Початкова розмітка для визначення місця кріплення радіатора
Припустимо, що всі складнощі з відключенням стояків подолані, і стара батарея успішно демонтована. Тепер необхідно визначити місце, де буде висіти новий радіатор. Повісити його «приблизно так само, як і старий не можна – в СНИП чітко визначаються правила, яким повинна відповідати установка радіаторів опалення:
- відстань від підлоги до підвіконня — не менше 10 см;
- відстань від стіни – не менше 5 см;
- радіатор необхідно монтувати з невеликим нахилом, щоб його верхній частині не накопичувався повітря.
Якщо установка не відповідає цим правилам, ефективність тепловіддачі радіаторів буде серйозно знижено.

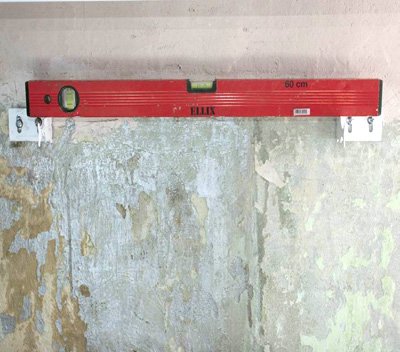

Кронштейни необхідно виставляти за рівнем, трохи піднявши один край
Далі необхідно визначити місця установки кронштейнів і закріпити їх на стіні.
до меню ?
Складання радіатора
Більшість радіаторів поставляється з чотирма отворами, розташованими по кутах корпусу. Залежно від застосовуваної схеми, два з них використовуються для підключення прямої і зворотної магістралей опалення, а інші закриваються заглушками або воздухоотводящими кранами.
Зазвичай в колектори на радіаторі спочатку вкручуються перехідники, які йдуть в комплекті, а до них вже підключаються необхідні комунікації. Всі встановлювані на різьблення елементи спочатку накручуються руками, а потім затягуються з необхідним моментом. Інструкція використовувані фітинги зазвичай містить величину зусилля, достатнього для досягнення герметичності. Тому різьбові з’єднання краще затягувати динамометричним ключем.
Установка кульових вентилів на вході в радіатор і виході з нього допоможе у подальшому проводити ремонт і обслуговування своїми руками без відключення опалення в інших місцях. Однак варто мати на увазі, що це можливо не при всіх схемах підключення радіаторів. У багатоквартирних будинках монтаж батарей з запірно-регулюючою арматурою необхідно погоджувати з місцевими наглядовими службами.
У відповідності зі СНИП встановлення будь-яких пристроїв, здатних змінювати швидкість потоку, на замикаючих ділянках в однотрубних системах не допускається. У цих випадках необхідно організовувати байпас.
Для батарей, які в силу своєї конструкції мають тенденцію до загазуванню внутрішніх порожнин, потрібна установка кранів Маєвського. Зазвичай вони ставляться на вільний верхній колектор.
до меню ?
Особливості монтажу чавунних батарей
Якщо ви плануєте монтаж чавунної батареї своїми руками, особливо вітчизняного виробництва, перед тим, як приступити до роботи, необхідно обов’язково розібрати її на секції, протягнути всі ніпелі і потім зібрати все в зворотному порядку.
Кріплення для чавунної батареї
Установка чавунного радіатора повинна вироблятися з урахуванням його ваги та матеріалу стіни:
до меню ?
Монтаж алюмінієвих радіаторів
Установка радіаторів опалення своїми руками повинна проводитися з урахуванням особливостей матеріалу, з якого вони виготовлені. На прикладі чавунних радіаторів ми бачили, що головною їх особливістю є вага. Для алюмінієвих виробів все навпаки: вони легкі і крихкі. Тому їх монтаж необхідно виконувати обережно, не знімаючи упаковки.

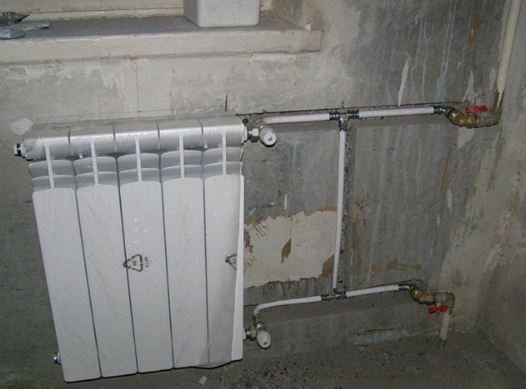

Встановлена алюмінієва батарея з кранами і байпасом
Дуже важливо не пошкодити поверхню батареї. Вона може деформуватися навіть від невеликого удару руками або будь-яким інструментом.
Алюмінієві радіатори комплектуються своїми кронштейнами, на які проводиться установка. Тут особливих вимог щодо якості поверхні інструкція не містить – алюмінієвий радіатор легко закріплюється на будь-якій стіні.
СНИП ставить обов’язковою умовою експлуатації батарей з алюмінію застосування кранів Маєвського чи будь-яких аналогічних пристроїв, що дозволяють випустити повітря з внутрішньої поверхні. Справа в тому, що алюміній має своїми особливостями, які часто призводять до інтенсивного утворення водню в результаті протікають всередині його корпусу хімічних реакцій. Якщо вчасно його не випустити, радіатор може розірвати.
В іншому установка алюмінієвого радіатора виконується згідно з загальною методикою.
до меню ?
Завершальний етап монтажу
Якщо радіатор зібраний і повішений, то залишилося тільки підключити його до магістралі опалення. Це робиться з стандартним способом, з використанням зганянь і з’єднувальних втулок. Подробиці процесу можна побачити на нашому відео.
Всі різьбові з’єднання необхідно ущільнювати за допомогою відповідних матеріалів. Краще використовувати сантехнічний льон, фум стрічка для таких робіт менш надійна.
Льон потрібно намотувати по ходу різьблення, тобто за годинниковою стрілкою для правої різьби та у зворотному напрямку для лівої.
Про те, скільки витків потрібно робити, є різні думки. Більшість фахівців стверджує, що для герметичного з’єднання немає необхідності замотувати всю різьблення, достатньо чотирьох-п’яти обертів. Для надійності можна обробити з’єднання якимось герметиком, наприклад, пастою Unilock.
Як видно з нашого огляду, монтаж радіаторів опалення своїми руками не повинен викликати особливих труднощів. Після всіх описаних процедур батарею потрібно при необхідності пофарбувати, а потім запускати її в експлуатацію.
