Монтаж проводів СІП на опорах, введення електроживлення в будинок

Для будівництва та реконструкції сучасних ліній електропередач давно використовують проводу СІП. Вони відрізняються високою надійністю і рідко вимагають ремонту. Часто ВПЛИВ достатньо проведення профілактичних заходів або просто огляду. Сьогодні ізольований провід стали широко застосовувати не тільки для будівництва магістралі, але і для підключення введення будівлі.

Зміст

1 Монтаж кабелю на стовпи
- 1.1 Ручна розкочування проводів
- 1.2 З’єднання кабелю
2 Підключення введення будівлі до магістралі
- 2.1 Наземний спосіб від стовпа
- 2.2 Підземний спосіб від стовпа
3 Ремонт СІП

Зміст

Монтаж кабелю на стовпи

Повітряні лінії електромережі з проводами СІП називають ВЛІ. Їх монтаж традиційно починається з розчищення території від дерев, чагарників, інших можливих перешкод, що заважають розкачати і натягувати проводи на опорах.

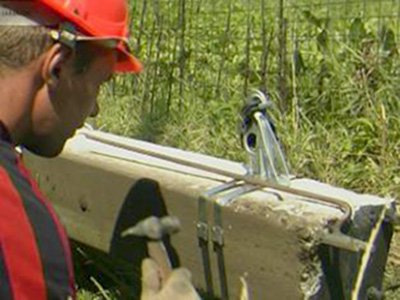

При будівництві нової лінії електромережі, кріплення до стовпа кронштейнів для проводу зручніше робити на землі до його встановлення. Кріплення кронштейнів до опор виконують хомутом з сталевої стрічки стійкою до корозії. Після затяжки надлишки стрічки видаляють.

Стовпи з кріпильними кронштейнами встановлюють і приступають до укладання повітряних ліній електромережі. Монтаж СІП на опорах відбувається із застосуванням комплектуючих при зовнішній температурі повітря не нижче -20 градусів. Технологія монтажу СІП має свою особливість, пов’язану з розкочуванням дроти. Вона забезпечує захист ізоляції від пошкодження. Провід розкочують з барабана, встановленого на машині. На опорах СІП розподіляють за допомогою роликів і натяжної каната – лідера.

Ручна розкочування проводів

Технологія розкрутки з котушки СІП передбачає ручне виконання процесу за умови, що ділянка обмежена ста метрами, а переріз фазних жил не перевищує 50 кв. мм. Допускається ручна розкочування провід у населених пунктах, де довжина прольоту не перевищує 50 м. Технологія ручної розкочування має наступну послідовність:

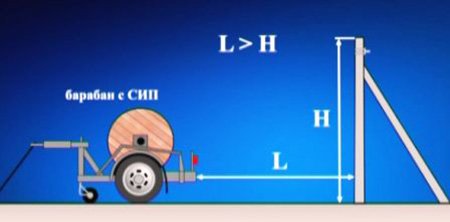

Біля першої анкерної опори, де буде починатися лінія електромережі, встановлюють барабан з проводом. Його відстань до стовпа повинна бути не менше висоти самої опори. Монтажним панчохою до кінця СІП кріплять канат.

Монтаж проводів СІП на опорах, введення електроживлення в будинок

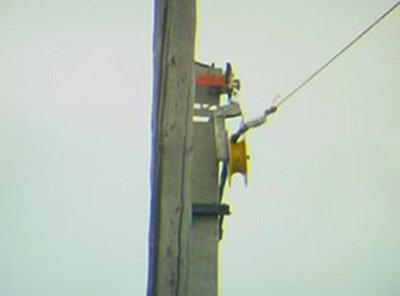

На кожному проміжному стовпі встановлюють ролики, одночасно укладаючи в них канат. Під контролем електромонтера дріт протягують по опорах. Прокладка відбувається плавно без ривків з одночасним обертанням барабана і натягування каната. Максимальна швидкість ручної розкочування не повинна перевищувати 5 км/год, при цьому виключають дотик СІП грунту і будь-яких будівельних конструкцій.

На останньому стовпі лінії електромережі нульову жилу фіксують затискачем до анкерного кронштейна. За кронштейном залишають вільний виступ жив для подальшого підключення.

Після розкладки проводів на опорах починається їх натяжка. До першого стовпа фіксують лебідку з вимірювальним приладом – динамометром. Натяжку виробляють з певним зусиллям, інструкції динамометром. Силу натягу визначають за таблицями, одночасно оглядаючи якість натягування дроту між стовпами. Після натяжки всій лінії електромережі, ізольований провід залишають отвісеться на деякий час.

Подальший монтаж на першому стовпі передбачає кріплення до кронштейна затиску і фіксації в ньому нульової жили. Джгут проводів стягують хомутами, знімають лебідку і транспортувальний ролик. СІП відрізають від бухти, залишаючи кінці необхідної довжини.

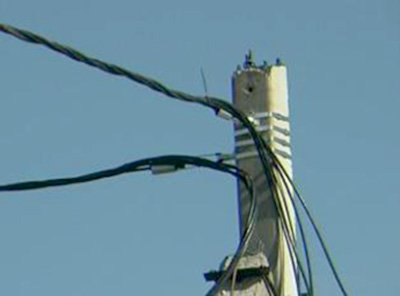

На проміжному стовпі дроти з ролика перекладають затискач. Пластиковими клинами відокремлюють несучу жилу від фазних проводів, одночасно зміцнюючи її фіксаторами в затиску. Після зняття раскаточного ролика, всі жили стягують хомутами на відстані 150 мм від затискача з обох сторін. Проміжним хомутом стягують і закріплюють фазні жили під затискачем.

На даному етапі монтаж СІП в одному прольоті закінчено. Наступні прольоти монтують аналогічним методом.

З’єднання кабелю

Уклавши самонесучий провід на опорах, потрібно підключити його до основної лінії електромережі та вести від нього введення до хати:

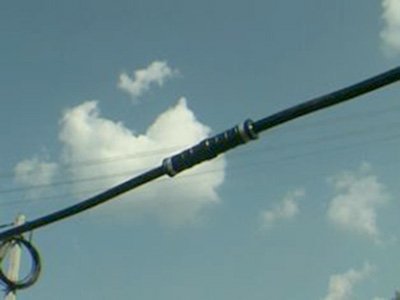

З’єднання кабелю з магістраллю електромережі виконують герметичними затискачами, що забезпечують хороший контакт. З’єднання передбачає зняття ізоляції з проводу, після чого на його кінець надягають затискач. Пресом охоплюють край затиску, здавлюючи його до змикання двох частин матриці. Кінець іншого з’єднується проводу закріплюють аналогічним способом. З’єднати СІП з неізольованими магістральними проводами можна цими затискачами або гільзами для голих проводів. У другому випадку гільзи повинні доповнюватися матеріалами для герметизації.

Щоб під’єднати enter будівництва до магістралі з голих проводів, використовують відгалужувальні затискачі. Зазвичай для відгалужень використовують СІП без нульового проводу. Тоді жили однакового перерізу однієї фази кріплять у одному затиску всім джгутом.

З’єднати введення будинку без зняття ізоляції з магістрального проводу можна проколює зажимом. Під час затягування болтів, зубці затиску проколюють ізоляцію проводу, контактуючи з алюмінієвою жилою. Зусилля затягування болтів визначається по зриву калібрувальної головки.

Підключення введення будівлі до магістралі

З’єднати своїми руками введення будинку з загальної магістраллю краще кабелем СІП-4. Самонесучий провід складається з чотирьох скручених між собою жив однакового перерізу. Існує два способи зробити введення в будинок.

Наземний спосіб від стовпа

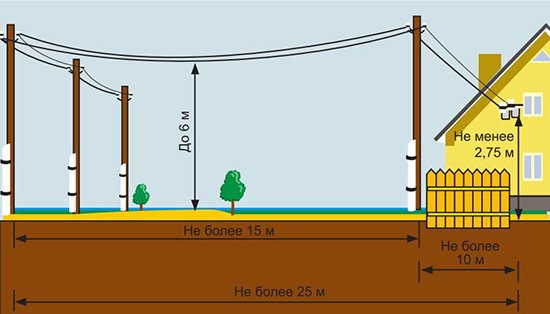

Наземний спосіб являє собою підключення внутрішньої проводки будинку до найближчого стовпа. Опора не повинна розташовуватися далі 25 м від будівлі, інакше доведеться встановлювати додатковий стовп біля будинку на відстані 10 м. Між стовпами підвідний до будинку провід для подачі електрики повинен знаходитися не менше 6 м від землі.

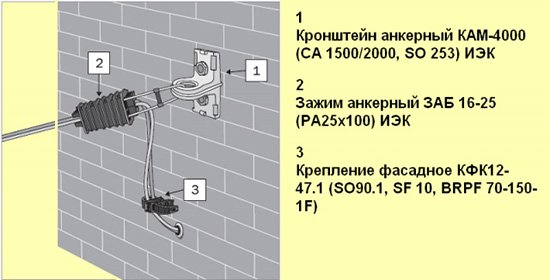

Підключення своїми руками самонесучого проводу до магістралі виконують затискачами. Але насамперед треба розкласти СІП по стіні будинку. Щоб провід міцно тримався на фасаді, по стіні кріплять анкерні затискачі. Вони являють собою кронштейн з петлею, що кріпиться до стіни дюбелем. Щоб закріпити кабель, його треба просто притягти цієї петлею. Установка кронштейнів на стіні вимагає дотримання правил безпеки, за якими відстань між кріпленнями і землею має бути не менше 2,75 м

Далі йде введення вуличного кабелю в будинок. Якщо електричний щиток встановлений на зовнішній стіні будинку, то кабель СІП підводять до нього. Підключення внутрішньої проводки до щитка роблять кабелем ВВГнг. Він більш еластичний і менший в діаметрі. Розташування електрощита всередині будинку зажадає введення СІП крізь стіну, хоча багато електрики рекомендують виносити щит назовні і вести від нього в будинок кабель ВВГнг. СІП дозволено використовувати для зовнішніх і внутрішніх робіт, так що простіше відразу завести всередину будинку. Тільки в стіні, де буде проходити СІП, треба встановити металеву гільзу.

Коли всі комунікації прокладено, залишилося зробити підключення введення до магістралі на стовпі. Підключення своїми руками виконують в такому порядку:

До стіни будинку і стовпа кріплять анкерні кронштейни.

Біля будинку провід закріплюють зажимом до кронштейна.

Роликовим блоком СІП натягують між будівлею і стовпом.

Край кабелю на стовпі фіксують затискачем з петлею, одягаючи його на анкерний кронштейн.

Тепер залишилося тільки приєднати відповідними затискачами відвідний кабель до загальної магістралі.

Підземний спосіб від стовпа

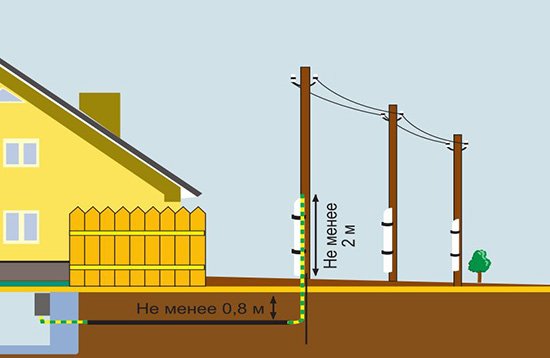

Підключення введення підземним способом більш актуально, так як провід захищений він негативного впливу атмосферних явищ, пожежі і випадкового обриву. Підземний монтаж відбувається в такому порядку:

Ввідний кабель опускають зі стовпа в прокопанную до будинку траншею. Мінімальна глибина траншеї становить 80 див. Ділянка під дорогою поглиблюють до 1 м.

В траншеї СІП укладають у металевою або пластиковою гільзі. Така ж гільза повинна виходити з грунту вверх по стовпу, висотою не менше 2 м;

При зворотній засипці траншеї на поверхні встановлюють сигнальні маяки, що попереджають про проходження кабелю.

Введення кабелю в будинок роблять під фундаментом через гільзу або піднімають по стіні, якщо розподільний щит знаходиться на вулиці.

Ремонт СІП

В процесі експлуатації провід на окремих ділянках може пошкодитися, що вимагатиме провести його ремонт. Для фазної або нульової жили ремонт невеликої ділянки пошкодженої ізоляції виконують без зняття напруги. Пошкоджену жилу відокремлюють пластиковими клинами від загального джгута і накладають на неї подвійний шар клеючої ізоляції, після чого клини видаляють.

Ремонт фазної жили довжиною не більше 2 м в прольоті виконують без заміни всього джгута. Пошкоджену ділянку жили відокремлюють клинами і роблять її заміну. Для цього беруть аналогічної марки і перерізу шматок дроту і вставляють його замість пошкодженого відрізка. Підключення решт виконують ответвительными затискачами. Можливе застосування прокалывающего затиску без зняття ізоляції.

Ремонт довгого ділянки пошкоджених жив проводиться після відключення електрики. Проліт з ділянкою, що потребують заміни, заземлюють з обох сторін. Від’єднують Кабель на всіх відгалужувальних затискачах і за допомогою канатів опускають на землю. Подальший ремонт полягає в заміні пошкодженої ділянки, після чого весь проліт піднімають на опори для приєднання до магістралі.

Ремонт відгалуження до будинку роблять при пошкодженні більше 20% дроти від загальної його довжини. Роботи можуть проводитися зі зняттям напруги або під напругою, але навантаження споживача повинна бути відключена. Ввідний кабель від’єднують на відгалужувальних затискачах. Першою відключають фазну жилу на опорі, а потім – нульову. Кінець дроту підв’язують до опори, щоб запобігти його падінню. Звільнивши від анкерного кронштейна, СІП опускають мотузкою на землю, де і здійснюється його ремонт. Піднімання на опору і приєднання до магістралі відбувається в зворотній послідовності.

Правильний монтаж СІП, вчасно виявлений пошкоджену ділянку кабелю і його ремонт забезпечить безперебійну подачу електроенергії споживачеві.
