Інфрачервона плівка являє собою унікальний матеріал для облаштування систем підлогового обігріву. Її використання дозволяє відійти від традиційної схеми, що вимагає бетонних робіт, а фізичні характеристики нагрівача дають можливість провести монтаж плівкового теплої підлоги під любий тип покриття без збільшення його товщини.
Складові елементи плівкового інфрачервоного підлоги
Монтаж інфрачервоної плівки своїми руками під силу кожному, однак для ефективної роботи системи недостатньо просто укласти і підключити плівкові нагрівачі до електромережі. Продуктивність і довговічність підлогового обігріву безпосередньо залежить від дотримання технології укладання, тому важливо строго слідувати правилам і рекомендаціям виробника обладнання.
Зміст
Підготовчі роботи
Перш ніж приступити до монтажу, визначте конфігурацію поверхні, на якій планується розміщувати інфрачервоні нагрівачі. Після цього складіть хоча б просту схему-малюнок із зазначенням місця розташування термостата і датчика температури і розміщення плівкових полотен. Далі у обраному місці встановлюють терморегулятор, і тільки після цього готують підставу підлоги.
Першочергове встановлення термостата допоможе уникнути повторної підготовки підстави підлоги, так як його монтаж своїми руками часто потребує робіт з перфоратором, ударним дрилем і т. д.
до меню ?
Рекомендації по монтажу
Уникнути помилок, пов’язаних з неправильним розташуванням елементів системи підлогового обігріву допоможе дотримання простих правил:
- Якщо інфрачервона тепла підлога буде використовуватися в якості основного джерела тепла, то площа нагрівальних елементів повинна становити не менше 70% від загальної площі кімнати. У разі експлуатації системи в якості додаткового обігріву, цю величину зменшують до 40%.
- Щоб уникнути перегріву плівкових нагрівачів, не допускається їх укладання під стаціонарно встановленою меблями і побутовою технікою без ніжок. При необхідності такого монтажу потрібно забезпечити повітряні «кишені» висотою не менше 10 см по всій площі укладання.
- Смуги нагрівальних елементів орієнтують по довжині приміщення. При цьому скорочується кількість плівкових полотен, і, відповідно, точок підключення до монтажних дротах.
- Максимальна довжина ІЧ-нагрівачів не повинна перевищувати 8 м.
- Відстань від інфрачервоних елементів до інших джерел тепла (радіатори, труби опалення, каміни і т. д.) повинна становити не менше 20 см, а до стін – не менше 10 див.
Необхідні відступи та правила підключення кабелів при укладанні інфрачервоного підлоги
- Датчик температури розташовують у самій холодній зоні. Як правило, це місце біля вікон або дверей. Установка термодатчика своїми руками зажадає штробірованія підстави підлоги на глибину до 1 див.
- При виборі місця для установки термостата керуються критеріями зручності. Оптимальне розміщення регулятора температури – на висоті 10-15 см від поверхні фінішного покриття підлоги.
Крім цього пам’ятаєте, що листи інфрачервоної плівки можна розрізати тільки в строго відведених місцях. Це обов’язково враховують при складанні схеми укладання.
до меню ?
Підготовка підстави підлоги
Насамперед потрібно прибрати з приміщення всі предмети, які можуть зашкодити роботі. Після цього основу підлоги ретельно очищають і оглядають. Старе покриття не повинно мати включень, здатних пошкодити плівковий нагрівач. При необхідності стяжку в дефектних місцях ремонтують.
Враховуючи невелику висоту системи інфрачервоного обігріву (близько 3 мм), слід перевірити будівельним рівнем перепад висот по всій площі приміщення. Допускається відхилення від рівня не більше 1 мм на 2 м довжини. В іншому випадку основу підлоги вирівнюють будівельними сумішами.
до меню ?
Укладання системи теплої підлоги
До основних робіт приступають тільки після того, як основу підлоги буде чистим і сухим, але спочатку треба підготувати матеріали та інструмент. Якщо ви вирішили виконати монтаж теплої підлоги своїми руками, то для цього знадобляться:
- інфрачервона плівка;
- комплект контактних затискачів;
- проводка;
- ізоляційний матеріал;
- терморегулятор;
- датчик температури;
- теплоізоляційна підкладка під плівкова тепла підлога;
- будівельний скотч;
- вологоізоляція або поліетиленова плівка.
Крім цього, в залежності від фінішного покриття підлоги, треба підготувати шумоізоляційні листи, ДВП, ГВЛ або фанеру, плитковий клей і т. д. Для зниження тепловтрат в бетонну стяжку краще використовувати теплоізоляцію з металізованим покриттям.
Відмінним вибором є лавсанова або поліетиленова плівка, а ось застосовувати тепловідбивне покриття на основі алюмінієвої фольги заборонено (мідні провідники ІЧ-нагрівачів і алюміній несумісні).
Також підготуйте ножиці, шпалерний ніж, металеву лінійку, рулетку і маркер, а для кріплення контактних затискачів вам знадобляться пасатижі.
до меню ?
Монтаж теплоізоляції
Під м’які підлогові покриття укладають тепловідбивні листи з м’яким внутрішнім шаром (ізолон, инфрафлекс, пенотерм та інші матеріали товщиною до 3 мм). В інших випадках використовують тверді основи (ізолон, технічна пробка і т. д.). При цьому необхідно закрити теплоізолятором всю площу підлоги, інакше буде неможливо уникнути нерівностей фінішного покриття.
Підкладка допоможе заощадити на рахунках за електрику
Підкладка під інфрачервоний тепла підлога укладається з орієнтацією метализированного покриття в бік приміщення, без зазорів на стиках між листами. Для цього їх проклеюють скотчем (краще всього використовувати спеціальний скотч з тепловідбивним шаром).
Якщо в якості підкладки обрана технічна пробка, то під неї укладають гідроізоляцію або поліетиленову плівку завтовшки не менше 50 мкм. При цьому сусідні смуги матеріалу розміщують з перекриттям не менше 20 см і закріплюють скотчем.
до меню ?
Укладання та підключення елементів системи обігріву
Смугу термоплівки розрізують на полотнища потрібного розміру відповідно до попередньо складеною схемою. Лінія відрізу вказана на поверхні нагрівачів через кожні 174 мм (позначена ножицями і написом «cut space»).
Уникнути помилок при роботі своїми руками допоможе детальна інструкція по складанню і монтажу нагрівачів:

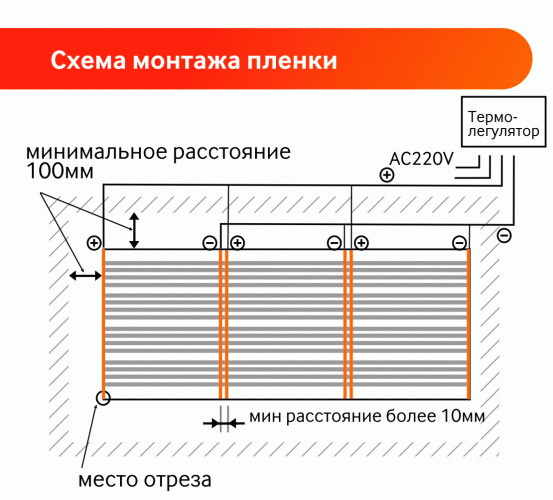

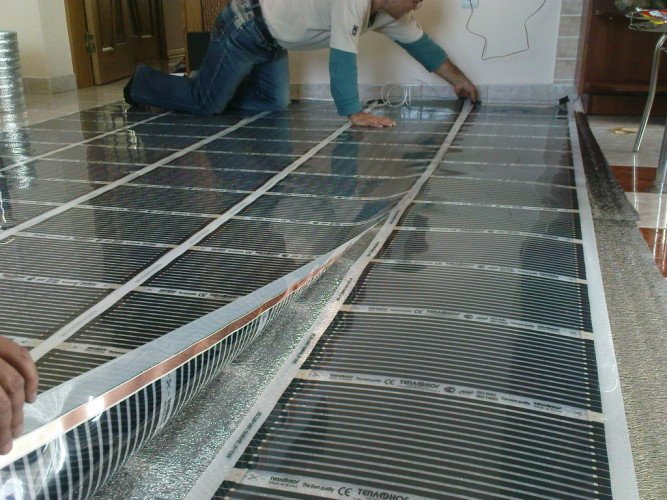

Правильний варіант укладання термоплівки

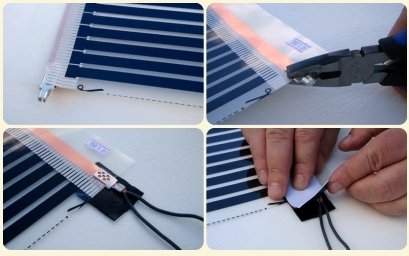

Послідовність підключення роз’ємів смуг інфрачервоного полотна

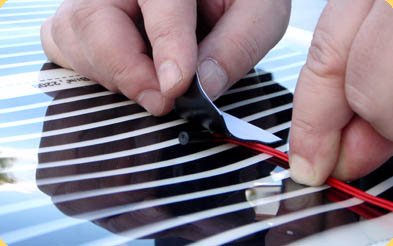

Установка термодатчика на плівковий пол
Весь процес від початку і до кінця чудово показаний на наступному відео:
Після заключної стадії монтажу можна приступати до облаштування своїми руками фінішного покриття. Пам’ятайте, що ламінат, паркет і паркетну дошку можна укладати прямо на гідроізоляцію, а під лінолеум або ковролін доведеться спорудити основу з ДВП, фанери або іншого листового матеріалу.
Укладання інфрачервоної теплої підлоги під плитку зажадає «мокрою» або «сухий» стяжки. У першому випадку застосовують спеціальні суміші для заливки, а в другому використовують гипсоволоконный лист. Перевага останнього в тому, що до облицювання підлоги плиткою можна приступати через добу після монтажу ГВЛ.
Монтаж інфрачервоної теплої підлоги своїми руками додасть впевненості у власних силах і дозволить зберегти сімейний бюджет. Але насамперед він сприятиме надійності і довговічності системи підлогового обігріву, адже якість монтажу буде залежати тільки від вас.
