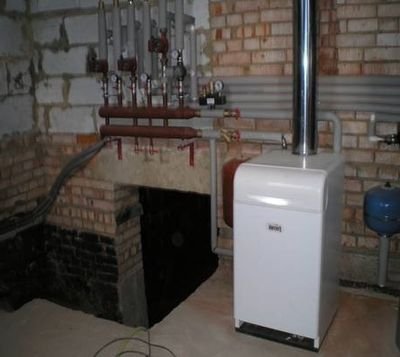

У приватних будинках все частіше для опалення і гарячого водопостачання використовується газовий котел, що обумовлює необхідність облаштування систем відводу продуктів горіння. Димар для систем газового опалення та гарячого водопостачання можна встановити своїми руками, орієнтуючись на Сніп, інші санітарні норми та правила, відео і схеми, дотримуючись розміри і технології.
Вибір конструкції
Газове обладнання відрізняється по своїй конструкції, технічних особливостей, функціональності, що безпосередньо впливає на монтаж димоходів.
Основних варіантів три :
- класичний варіант з відведенням відпрацьованих газів і продуктів горіння через горищне приміщення або дах (внутрішній);

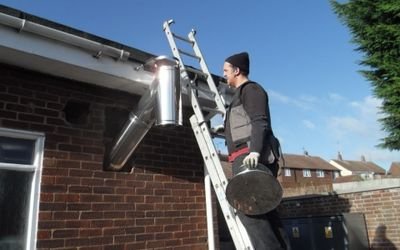

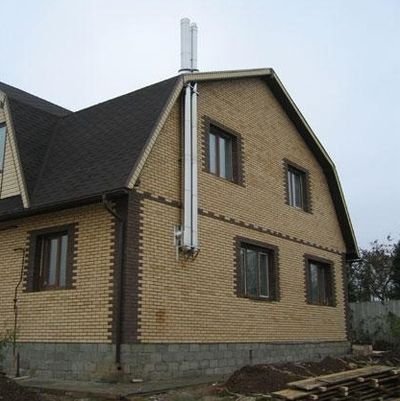

- зовнішній, кріпиться на зовнішній стороні будівлі, висота конструкції залежить від безлічі параметрів;
- коаксіальний димохід (монтаж своїми руками можливий тільки в тому випадку, якщо використовується підлоговий газовий котел, хоча є варіанти, вивід відпрацьованих газів і забір повітря для спалювання газу проводиться через стіну, в горизонтальній площині).
Вибір матеріалів
Зазначимо, що димохід може бути виготовлений з різних матеріалів.
Класичний варіант – цегла
Це застаріла технологія, відрізняється складністю розрахунків, великим терміном монтажу і високою собівартістю. Установка своїми руками такого димоходу можлива виключно за наявності практичного досвіду, навичок і знань. Розміри цегляного димоходу залежить від технічних параметрів роботи газового обладнання.
Металеві
Газовий котел може мати димар із сталі. Сталь використовується різна, починаючи від нержавіючої і закінчуючи кислотостійкої і вогнетривкої. Як правило – це сендвіч-панелі, які складаються з двох труб, одна з яких знаходиться в іншій. Простір між трубами заповнюється матеріалами з теплоізоляційними і вогнетривкими характеристиками – або базальтової кам’яної, або мінеральною ватою, хоча може використовуватися керамзит або інші матеріали, все залежить від моделі певного виробника. Установка такого димоходу дуже проста, необхідно лише орієнтуватися на відео, схеми та інструкції виробника.
Кераміка
Одне з найбільш оптимальних рішень. Легкість монтажу, простота, надійність і висока ступінь пожежної безпеки – основні переваги такого рішення.
Азбестоцемент
Бюджетне рішення, хоча будівельні норми або забороняють , або не рекомендують використовувати газовий котел з таким димоходом. Монтаж може призвести до того, що димар вибухне або лопне в самий невідповідний момент.
Основні елементи системи
Не залежно від того, який димар обраний, установка вимагає застосування низки основних конструкційних елементів:
- перехідники – за допомогою цього елемента котел (патрубок котла) з’єднується з димохідним каналом (трубою);
- прохідного патрубка;
- труби.
У тому випадку, якщо використовується коаксіальний димар, необхідні:
- трійники, обладнані ревізією (зі спеціальним штуцером, що дозволяє видаляти конденсат;
- відводи.
- наконечник (грибок) конічної форми, запобігає попадання атмосферних опадів в канал, хоча деякі фахівці цей елемент використовувати не рекомендують з метою запобігання попадання чадного газу в опалювальне приміщення.
Якщо установка передбачає зовнішній димохід, знадобиться спеціальне кріплення. В більшості випадків використовуються хомути і кронштейни.
Вимоги до конструкції
Нагадаємо той факт, що котел, що працює на зрідженому або природному газі, – опалювальний прилад, який може становити загрозу для здоров’я людей і конструкційної цілісності будівлі. Це обумовлює необхідність додержання при монтажі вимог, викладених у різних нормативних документах, в тому числі СНиП 2.04.05-9 і ряді інших. Саме в них вказані розміри димоходів і ряд інших основоположних параметрів, серед яких відзначимо:
- потяг – обладнання повинно мати хорошу тягу, яка дозволить найбільш ефективно використовувати теплову енергію, що отримується при спалюванні природного або скрапленого газу;
- конструкцію конденсатосборника – надлишки вологи не повинні накопичуватися в димоході газового опалювального обладнання.
Герметичність димоходу, як і щільність прилягання основних конструкційних елементів, при цьому повинна бути максимальною, щоб відпрацьовані гази не змогли проникнути за межі конструкції.
У статті «Розрахунок димоходу для газового котла і печі» ми детальніше зупинимося на особливостях монтажу і розрахунку димоходів для газового опалювального обладнання.
