У статті «Установка димоходу для газового котла» ми розглянули, який необхідний димар в тому випадку, якщо встановлюється газовий котел. У даній статті ми закінчимо розгляд технології монтажу та наведемо приклад того, як виконати розрахунки конструкцій.
Монтаж конструкції
Установка здійснюється в декілька основних етапів.
Розмітка
На цьому етапі беруться розрахунки, в яких вказані переріз димоходу, його розміри і висота, згідно з цими параметрами наноситься розмітка:
- в перекриттях і покрівельному пирозі – внутрішня конструкція;

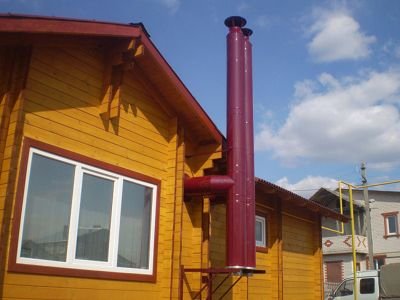

- на стіні – зовнішня конструкція або коаксіальний димохід.
Правильність нанесення розмітки необхідно перевірити кілька разів;
Вирізання отворів
За допомогою спеціального інструменту необхідно вирізати отвори або в стіні, або в міжповерховому перекритті і покрівельному пирозі.
З’єднання елементів конструкцій

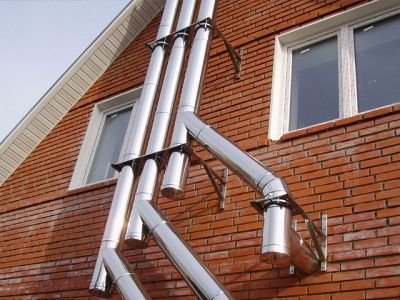

Патрубок котла з’єднуємо з перехідним адаптером. Встановлюємо ревізію і трійник. В перекриттях встановлюється спеціальний патрубок. Стики і зовнішні димоходи зміцнюються хомутами з кроком 2 метри і кронштейнами з кроком 4 метри;
Ізоляція
Виконується із застосуванням спеціальних теплоізоляційних матеріалів.
Вимоги до систем відведення продуктів горіння
Зазначимо, що в тому випадку, якщо встановлюється газовий котел, димохід повинен відповідати ряду параметрів:
- прийнятим нормативним документам, в тому числі Сніпам;
- мати власний канал для відведення продуктів горіння (розрахунок може включати можливість підключення двох газових каналів до одного димоходу, але не ближче ніж на відстані 750 мм.);
- бути повністю герметичним (витік продуктів горіння, в тому числі чадного газу, неприпустима в принципі, тому цегляний димар не встановлюється в тому випадку, якщо встановлюється газовий котел);
- мати стійкість до впливу утвореного конденсату. Розрахунок виконується з урахуванням того, що один газовий котел може за рік виробляти від одного до трьох літрів конденсату;
- не погіршувати тягу газового опалювального і водогрійного обладнання, тому ідеальне перетин каналу – кругле, димар не повинен мати нерівну чи шорстку поверхню.
Також відзначимо той момент, що система відведення продуктів горіння повинна бути теплою, для забезпечення цієї умови застосовуються різні теплоізоляційні матеріали.
Крім цього розміри перерізу каналу не повинні бути менше перерізу труби для відводу газів, що встановлюється на котел. Наприклад, в тому випадку якщо діаметр перетину вихідного отвору на газовому обладнанні дорівнює 150 міліметрів, то і діаметр вихідного перерізу каналу повинен бути не менше ніж 150 міліметрів.
Методика визначення основних параметрів
Для різноманітного газового обладнання застосовуються різні розрахунки. Візьмімо найпростіший варіант – класична твердопаливна піч, переобладнана під роботу на природному газі (в топку вставляється газова форсунка).
Одним з ключових параметрів функціонування будь-якого димаря газової печі є його площа поперечного перерізу (вимірюється в см2, позначається F).
Розрахунок виконується за такою формулою:
F = (К ? Q) / (4,19 ? ?? Н),
- де, К – коефіцієнт, розрахований емпіричним шляхом (дорівнює 0,02-0,03);
- Q – ступінь продуктивності газового обладнання (дивіться в технічних характеристиках, які має кожен котел);
- Н – висота, яку має димар.
Отриманий результат необхідно скорегувати у відповідності з будівельними нормами і правилами. Їх ви можете знайти на сайті або в Інтернеті. Наберіть в пошуковому запиті : «Технічні умови щодо переведення печей на газ».
Наприклад, якщо піч або котел мають цегляний димар, то розрахунок виконується з тією умовою, що перетин має бути на ? ? цегли.
У тому випадку якщо використовуються азбестоцементні труби, що вкрай небажано, діаметр повинен бути 100,00 міліметрів.
Виходячи з вищевикладеного зазначимо, що розрахунок димоходу, у тому числі визначення таких параметрів як висота і перетин конструкцій, залежать від розташування газового опалювального і/або водогрійного обладнання, архітектурних особливостей будови і кінцевих технічних характеристик, які має піч.
