Кутовий камін з цегли своїми руками: технологія споруди

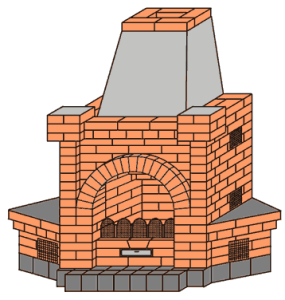

Немає, мабуть, людини, яка б не мріяв відпочивати перед каміном довгими, зимовими вечорами. Цю красиву і функціональну частину інтер’єру можна зробити своїми руками навіть починаючому майстрові, приклавши, звичайно, максимум акуратності і терпіння. Розглянемо варіант зведення кутового каміна між двома стінами, отвір топки якого буде знаходитися симетрично осі образовываемого ними кута.

Зміст

Підготовка до роботи

Перш ніж приступити до роботи, необхідно продумати протипожежні заходи і розрахувати розміри майбутнього каміна у відповідності з об’ємом і площею кімнати.

Бажано, щоб обсяг топки становив близько 1/50 від об’єму приміщення. Висота і ширина топки кладеться в пропорції 2:3, а глибина і висота отвору топки 1:2 або 2:3. Переріз димоходу повинно бути менше в 10 разів площі топки. Необхідна висота димоходу — 3.5-5 м.

Зазвичай задню частину топки роблять з нахилом вперед з третини від її висоти, щоб збільшити теплопередачу каміна. Між топкою і димоходом викладають димозбірник і, так званий, димовий або камінний зуб, який служить для запобігання виносу сажі і диму назовні. Слід передбачити фундамент для каміна або жорстке міжповерхове перекриття, яке потрібно буде зміцнити якоюсь металевою конструкцією. Фундамент повинен бути на 6 см більше розмірів каміна.

Використовувані матеріали і інструменти

Для кутового каміна середнього розміру знадобиться наступний матеріал (приблизний розрахунок):

вогнетривку цеглу для топки (близько 100 шт.);
повнотіла червоний (звичайний) цеглу для корпусу і труби (100 шт.);
глиняна суміш «Мертель» або «Витонит» (100 кг);
цемент (1 мішок);
пісок кар’єрний (3 мішка);
металеві куточки 75х75х750 мм (4 шт.);
гідроізоляція під камін (толь або руберойд);
болгарка для різання цегли. Різати цегла обов’язково мокрим і добре вимоченим;
кельма, молоток — кирочка, гумовий молоток — киянка, висок, шнур, рулетка, довгий рівень.

Розчин готуємо

За три дні до початку робіт замочіть глину у воді і ретельно перемішайте. Всипайте в одержаний розчин сухий пісок, поки не вийде густа маса. Рекомендується додавати 10 — 12 % цементу для того, щоб зробити кладку більш міцною.

Процес викладки каміна з цегли

Окресліть на підлозі крейдою габарити майбутнього каміна.

Встановіть два шари гідроізоляції на підлогу.

Починайте викладати підстава каміна за допомогою кельми і киянки, попередньо добре вимочивши цегла. Викладіть 4 ряди підстави каміна.

В 5 ряду викладається зольник. Тут же встановіть опори з куточків для колосникових грат. Після кожних п’яти рядів поверхню готової кладки протирайте вологою ганчіркою, щоб прибрати зайвий розчин, що виділився під вагою покладених цеглин.

У 6 ряду встановіть колосникові ґрати. Викладайте ряд вогнетривкою цеглою.

7 ряд укладається вогнетривкою цеглою з урахуванням простору топливника і без прив’язки до корпусу каміна, Тобто формується сухий стик або «теплий шов». Це знижує передачу тепла з топки на корпус каміна і запобігає утворенню тріщин, різних характеристик простого і вогнетривкої цегли.

З 8 по 13 ряди викладайте стінки топки, враховуючи з 11 — ряду нахил задньої стінки — дзеркало. Щоб нахил був рівним, ви можете застосувати сталевий екран.

У 14 і 15 ряду продовжуйте викладати дзеркало і простір топки. Перекриття отвору топки можна виконати у вигляді цегляних перпендикулярних перемичок півколом, які підпираються на час робіт стійками. Можна просто покласти сталевий куточок і викласти цеглини по прямій лінії.

З 16 ряду починається кладка камінного зуба, нахил якого складе близько 200. З боку димоходу зуб обмажте глиняним розчином для захисту від прогоряння.

Викладіть майданчик зуба в 17 ряду. В залежності від розмірів каміна вона може становити від 12 см до 18 див. Нахил у бік хайла виводите по 19 ряд з напуском цеглин 6 см з кожним рядом.

З 20 по 22 ряди сформуйте димар з установкою засувки на останньому.

Димовий отвір на 23 ряду викладіть у формі ластівчиного хвоста.

На 24 і 25 ряду завершивши кладку димоходу.

Перед тим, як виведете камінну трубу на дах, встановіть «видру» — спеціальний напуск для захисту покрівлі від можливого загоряння.

Навколо каміна застеліть підлогу вогнетривким матеріалом. Топити камін краще всього березовими полінами, вони добре віддають тепло. Хвойні породи дерева використовувати небажано, оскільки від них утворюється дуже багато іскор, що може призвести до пожежі.

Придбайте такі необхідні предмети для експлуатації каміна, як підставка для дров, совок і кочерга. Тепер робота готова, а ви по праву можете насолоджуватися теплом від каміна, створеного своїми руками!
