Кутовий камін з цегли своїми руками: креслення на фото, порядовка на відео

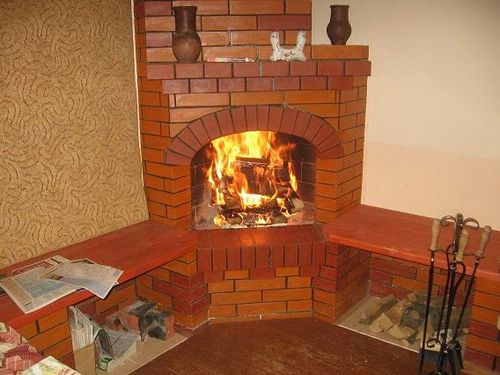

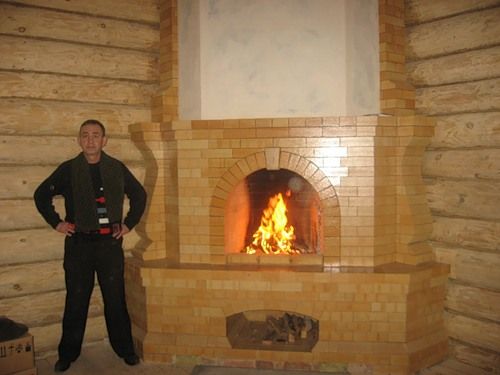

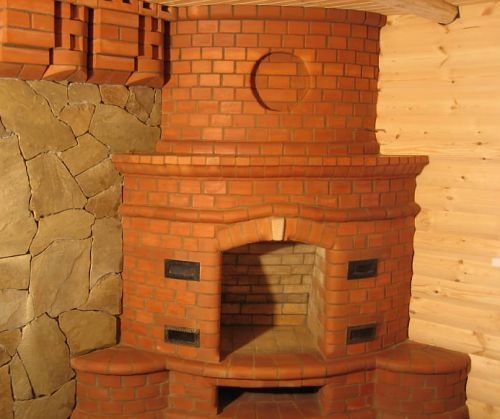

Камін вважається більш простим пристроєм, ніж справжня піч. Справа в тому, що він рідко виконує роль саме обігрівача, так як мало ефективний. У його будові не передбачається складної форми дымоотводы, що дозволяють диму циркулювати і віддавати тепло, перед тим як він потрапляє в димохід. Однак і для його спорудження необхідний і досвід, і відоме старання.

Зміст

Визначення розмірних параметрів

Головною умовою роботи кутового каміна є достатня тяга. Вона ж виступає і головним користувальницьким якістю: дим повинен йти в трубу, не затримуючись і не потрапляючи в кімнату через відкриту топку. Обігрів вогнище забезпечує досить умовний.

В нижній частині конструкції може бути влаштований зольник або ніша для зберігання дров, але це необов’язково. Класичний варіант передбачає розміщення дров у відкритій топці. Кисень для згоряння забирається з кімнати, і саме цей фактор і є визначальним при розрахунках обсягу топки. Як показує практика, оптимальним є співвідношення площі кімнати та площі топки як 1:50.

Глибина топки становить ? або 2/3 від висоти каміна. Насправді ця величина змінюється, так як задня стінка вогнища споруджується під нахилом.

Габарити паливного отвори визначаються із співвідношення висоти і ширини 2:3.

Між топкою і димової камерою формується перевал – димовий зуб. Він не дозволяє диму повертатися в топку, а іскрам потрапляти в трубу. Над димової камерою димар перекривається металевою засувкою – це не дозволяє холодному повітрю проникати в кімнату, коли камін не працює.

Площа перерізу димоходу і площа паливного отвори співвідносяться як 8:1. Такі параметри достатні для забезпечення тяги.

Висота димаря визначається по його розташуванню на даху. Якщо труба виявляється поряд з коником, то вона повинна підніматися над ним не менше, ніж на 0,5 м. У всіх інших випадках використовують наступний метод: від гребеня на кресленні відзначають горизонтальну лінію, а другий відрізок відкладають через коник і вершину труби. Кут між прямими повинен бути 10 градусів.

За обчисленим розмірами створюється креслення конструкції і розраховується необхідний обсяг матеріалу. Виконується ескіз своїми руками на міліметрівці і дуже ретельно, оскільки крім загальних паромеров конструкції, для спорудження кутового каміна важливо правильно розрахувати порядовку – схему укладання цегли в кожному шарі. По суті, така схема і є детальна покрокова інструкція по будівництву вогнища.

Можна використовувати програми на спеціальних сайтах. Тут розрахунок кутового каміна автоматично супроводжується розробкою порядовки із зазначенням порядку роботи і форми цегли – цілий, половина, ?. На фото – креслення вогнища з порядовкой.

Матеріали для вогнища

Повнотіла цегла – червоний і шамотний. Перший використовується для кладки всієї споруди, другий – для ділянок, що контактують з вогнем. Камінь розраховується поштучно згідно з складеними схемами.

Рекомендується збільшити обсяг матеріалів на 15%, щоб врахувати можливостей бій або неякісні вироби.
Для розчину необхідна глина достатньої жирності, краще всього синя, а також річковий просіяний пісок і вода. Розчин з додаванням цементу використовується при кладці димоходу, глиняний при кладці топки.
Колосникові решітки або залізна арматура для її виготовлення, а також димова заслінка.
Щебінь і бетон для фундаменту.

Зведення фундаменту

Цегляний камін – споруда не з легких, а тому вимагає фундаменту. Вкрай бажано, щоб вогнище планувався разом з будівлею. Якщо ж рішення це було прийнято пізніше, на місці установки конструкції доведеться знімати підлогу.

Якщо фундамент будівлі монолітний, то спеціальна підстава для кутового каміна зводити потреби немає.

Під вогнище риють траншею глибиною не менше 60-70 см, і розмірами, що перевищують розміри вогнища на 8-10 см по периметру. В яму засипають пісок шаром 10-12 см і щебінь – 10-12 див. Шари щільно трамбують.

Встановлюють опалубку для фундаменту. Якщо передбачається підстава округлої форми, то використовують металевий лист. Якщо ні, то споруджують своїми руками звичайну дерев’яну опалубку.

Потім яму засипають шаром бука і уламків цегли і заливають бетоном. Цей шар складає 10-15 см. Через добу висипають нову порцію каменю і знову заливають бетоном. Операцію повторюють, поки не заповнюють фундамент. Висота його над підлогою повинні становити 5-6 див.

Після повного застигання опалубку видаляють.

Перед кладкою цегли основу перекривають руберойдом. На фото – готовий фундамент.

Спорудження каміна: покрокова інструкція

Виготовляють глиняний розчин: готова суміш повинна з’їжджати з залізної лопати і не розтікатися. Цегла перед кладкою рекомендується вимочувати у воді 2-3 хвилини. Вологий камінь не буде витягати воду з розчину, що забезпечить більшу міцність споруди.
