Можливість використовувати різні джерела тепла або, навпаки, відсутність будь-яких, стали причиною розробки різних систем опалення та обігрівальних приладів. При цьому в якості джерел можуть бути задіяні як традиційні котли, так і досить незвичайні пристрої, наприклад, сонячні батареї, а в ролі власне обігрівачів – радіатори, конвектори, обогревающиеся підлоги тощо.

Комбіновані системи опалення з природною циркуляцією: радіатори і тепла підлога Відгуки, фото відео, схеми для приватного будинку.

Комбіноване опалення: класифікація

Суть явища полягає в можливості використовувати не один спосіб обігріву, а кілька, для того щоб, з одного боку, знизити витрати, застосовуючи більш економічне паливо, а з іншого, запобігти ситуацію, в якій приватний будинок раптово позбавляється джерела тепла. Слід зазначити, що розглянуті варіанти більш актуальні саме для заміських будинків і дач, так як міські квартири, як правило, не передбачають можливості такої масштабної перебудови.

Комбіновані системи опалення з природною циркуляцією: радіатори і тепла підлога Відгуки, фото відео, схеми для приватного будинку.

Системи опалення при комбінованому обігріві поєднуються різним чином.

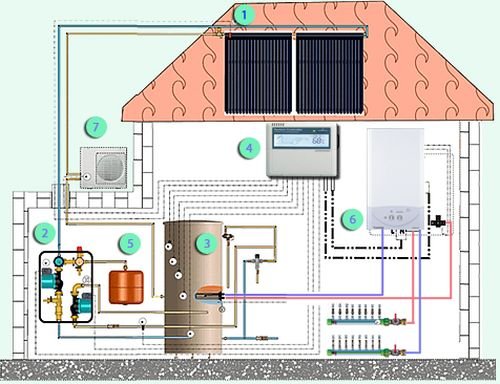

  • Сезонне використання найбільш правомочні по відношенню до обігріву, де застосовуються сонячні батареї та колектори, так як їх ефективність сильно залежить від тривалості сонячного часу доби і інтенсивності опромінення. Влітку колектори застосовуються для нагріву води, а взимку – як допоміжний засіб для опалювального котла.
  • Використання по виду палива – в залежності від доступності та вартості палива встановлюється жоден певний апарат, а декілька для різних видів, або комбінований, здатний працювати з різним паливом.

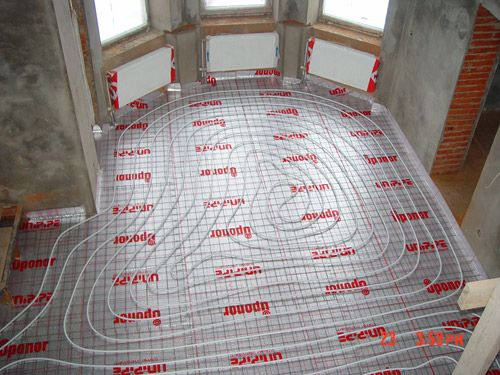

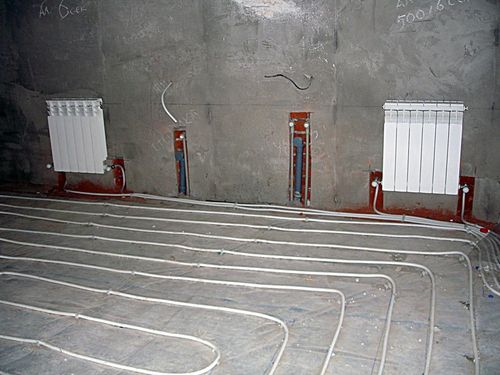

  • Постійне – в цьому випадку обігрів приміщення передбачає постійну паралельну роботу всіх систем опалення. Найбільш поширений, судячи з відгуків, варіант для приватного будинку – це комбінація «теплої підлоги» та радіаторного опалення. На фото представлений робочий момент монтажу.

Комбіновані системи опалення з природною циркуляцією: радіатори і тепла підлога Відгуки, фото відео, схеми для приватного будинку.

Схема дії

Розрізняють дві можливі, вірніше, найбільш популярні комбінації.

  • Електричний обігрів – в цьому випадку «тепла підлога» споруджується з нагрівальних кабелів або матів, а в якості радіаторів використовуються масляні нагрівальні прилади або електричні конвектори. Описаний спосіб є найбільш пожежобезпечним, не потребує ні в якому контролі, не вимагає обладнання котельні, димоходу, вентиляції тощо. Але при цьому є і найдорожчим, так як вартість електроенергії вельми відчутна.

Комбіновані системи опалення з природною циркуляцією: радіатори і тепла підлога Відгуки, фото відео, схеми для приватного будинку.

  • Водяне опалювання – «тепла підлога» представляє собою труби малого діаметру, які розташовані в підлозі під бетонною стяжкою і рівномірно нагрівають поверхню підлоги. Система підключається до основного опалювального котла, так само як і водне опалення з радіаторами. В залежності від опалювальної площі може бути реалізований варіант як з примусовою, так і природною циркуляцією. Оскільки вода є досить ємним теплоносієм, то паралельне застосування двох способів обігріву не викликає підвищення потужності, або витрат на паливо, але забезпечує високий комфорт в приміщенні і найбільш приємний режим обігріву: +30 градусів в поверхні підлоги і +18 — +20 на рівні голови. Витрати по експлуатації при цьому, судячи з відгуків, значно нижче.

Комбіновані системи опалення з природною циркуляцією: радіатори і тепла підлога Відгуки, фото відео, схеми для приватного будинку.

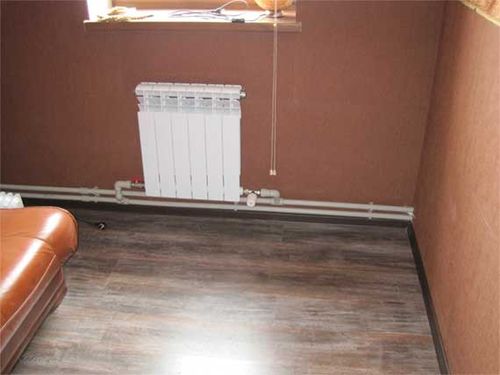

При невеликих площах приміщень, що характерно для приватних будинків, «тепла підлога» часто виявляється основних методів обігріву, а радіатори виступають в якості додаткового і допоміжного. Наприклад: під вікнами, особливо з великою площею скління – батареї в цьому випадку компенсують створювану холодну зону і не дають утворитися конденсату. Також радіатори необхідні у великих приміщеннях і в тих кімнатах, де використовуються килимові покриття, і розміщується багато меблів – в цьому випадку «тепла підлога» буде неефективний.

При розробці схеми опалення слід звернути увагу також на покриття підлоги. Матеріали з високим рівнем теплопровідності, наприклад, керамічна плитка забезпечують значно кращий прогрів, ніж традиційне дерево або тим більше килим, який буде служити поглиначем тепла, а не його провідником.

Способи підключення комбінованої системи опалення

Розглядати схеми підключення необхідно з кількох позицій, так як спосіб залежить від пристрою радіаторної системи, типу котла, температури теплоносія, використання природної циркуляції або примусовою, ну і, звичайно, від фінансових можливостей.

Комбіновані системи опалення з природною циркуляцією: радіатори і тепла підлога Відгуки, фото відео, схеми для приватного будинку.

Температура у теплоносія для радіаторів та нагрівальних труб в підлозі, звичайно ж, різна, і для того, щоб забезпечити різний нагрівання води застосовуються два варіанти.

  • Низькотемпературний котел – розрахований в принципі на нагрівання води до 30-50 градусів. Також існують моделі, в яких присутня опція низькотемпературного нагріву. Слід враховувати, що використання нагрівача в такому режимі помітно знижує його ККД і, наприклад, виключає можливість природної циркуляції.
  • Високотемпературний – в цьому випадку «тепла підлога» підключають через регулювальний вузол або змішувальний клапан, що дозволяє задавати необхідне значення температури.

Комбіновані системи опалення з природною циркуляцією: радіатори і тепла підлога Відгуки, фото відео, схеми для приватного будинку.

При організації комбінованого способу обігріву слід враховувати, що велика протяжність опалювальних трубок в підлозі створює високий гідравлічний опір. Останнє практично виключає можливість монтажу системи з природною циркуляцією, особливо в тих випадках, коли радіатори є допоміжним рішенням. Ще один важко розв’язні момент – розподіл тепла, яке із-за великої довжини труби стає нерівномірним. Для вирішення цих двох питань пропонуються три основних варіанти підключення.

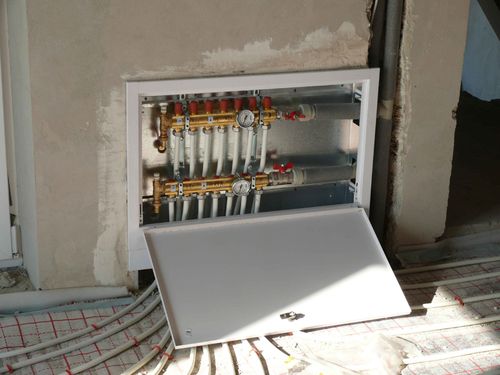

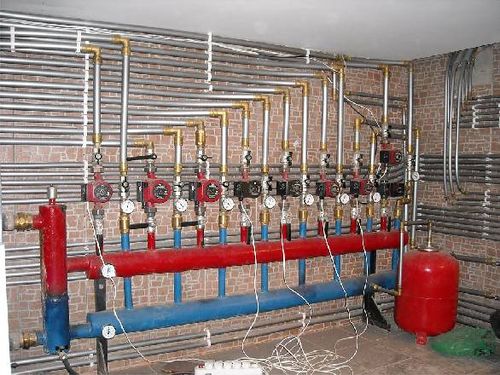

  • Магістральний розподільний колектор – судячи за відгуками фахівців це ідеальний варіант, так як дозволяє найбільш повно регулювати температурні режими для різних контурів, з урахуванням можливостей опалення та побажань мешканців. На фото – розподільний колектор.

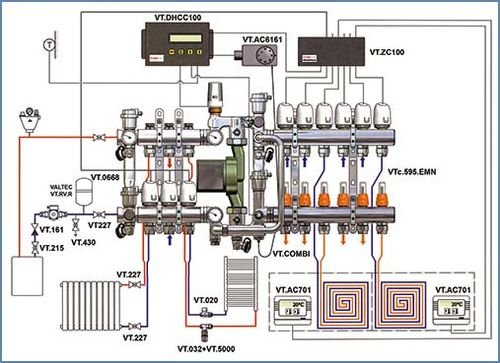

  • Триходовий змішувальний клапан – з ручним або автоматичним регулюванням. Встановлюється перед насосом, що дозволяє підтримувати певну температуру вхідного теплоносія.

Комбіновані системи опалення з природною циркуляцією: радіатори і тепла підлога Відгуки, фото відео, схеми для приватного будинку.

  • Байпасний кран – варіант комбінованого обігріву, який найчастіше реалізується для невеликих приміщень. Суть його полягає в тому, що «тепла підлога» підключається у зворотний трубопровід і використовує вже охолоджений теплоносій. Як правило, температура води, що подається в радіаторний трубопровід, становить 80-85 градусів, а у зворотний – 30-35. Цієї величини цілком достатньо для обігріву підлоги. Температура регулюється за допомогою байпасного крана досвідченим шляхом.

На відео демонструються варіанти підключення комбінованого опалення.
