У квартирах і будинках заземлення використовується для забезпечення безпеки людини. Використовується воно для захисту його від випадкового ураження електричним струмом. При організації захисного заземлення провід електроприладу і інших електроприймачів навмисно з’єднується з землею. Здійснюється ця процедура шляхом використання заземлювальних провідників. Ними можуть виступати як одножильний провід, так і жила багатожильного кабелю.
Заземлюючий провідник повинен виконуватися з міді і буває одинарним або многопроволочным. Розтин його підбирають з урахуванням потужності електромережі і електроприймачів. Основною умовою тут виступає те, що переріз проводу заземлення не менше перерізу жив електропроводки.
Зміст
- 1 Колірна маркування проводу захисного заземлення
- 2 Які марки кабелю можуть використовуватися для заземлення
- 2.1 NYM
- 2.2 ВВГ
- 2.3 ПВ-3
- 2.4 ПВ-6
- 2.5 ESUY

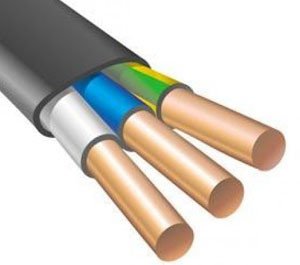

Колірна маркування проводу захисного заземлення
З приводу кольору дроти захисного заземлення є багато неточностей. І в ПЕУ з цього приводу є розбіжності. Особливо це стосується побутової електропроводки. Тому при розгляді даного питання часто доводиться покладатися на досвід кваліфікованих електриків і усталені традиції.
Виділення кольором ізоляції – це один з найбільш поширених способів їх маркування. Різні кольори дозволяють візуально визначити, яку функцію виконує провід, незалежно від того, використовується мережа трьох – або однофазного струму. Якщо в електрощиті велика кількість різних проводів, то колірна маркування полегшує процес монтажу.
Так який же колір забарвлюються у різні дроти, зокрема захисного заземлення? Якщо розглядати промислові мережі, в яких колірна маркування жорстко регламентована, то забарвлення наступна:
- Фаза (L) забарвлюється в червоний або коричневий колір;
- Нуль (N) – синій;
- Захисний (PE) – жовто-зелений.
Якщо в будинку або квартирі проводка прокладалася кваліфікованим електриком, то така маркування буде присутній і в домашній електромережі. В цьому випадку питання з приводу того, якого кольору можуть бути дроти захисного заземлення можуть бути закриті. У деяких випадках можуть бути незначні розбіжності. Іноді він забарвлюється в чисто жовтий колір.
Якщо ж процес монтажу електропроводки супроводжується використанням безбарвного проводу (марки ППВ з одинарною ізоляцією), то який провід йде на заземлення? У електриків правилом хорошого тону вважається використовувати для землі середній провідник.
Які марки кабелю можуть використовуватися для заземлення
Марку слід вибирати з урахуванням типу його типу: переносний (нестаціонарне) або стаціонарне. До стаціонарного відноситься захист квартир, будинків, електрощитів, електрообладнання і т. д. Тут можливе використання багатожильних багатодротяних (ПВГ, ВВГ) і однопроволочных (NYM) кабелів. У них повинна бути заземляюча жила з ізоляцією жовто-зеленого кольору. При використанні безбарвного кабелю заземлення йде на середню жилу, але ймовірність плутанини при цьому дуже велика.
Розглянемо більш докладно найбільш підходящі для розглянутих цілей марки кабелів.
NYM
Використовується для розподілу електричної енергії в стаціонарних установках. Розрахований на змінну напругу не більш 0,66 кВ частотою 50 Гц. До нього можна приєднувати електрообладнання першого класу захисту по електробезпеці.
Особливості:
- Жила виконана із міді;
- Є проміжна оболонка;
- Забарвлення виконана згідно з нормами ПЕУ, тобто ізоляція заземлювальної шини має жовто-зелене забарвлення;
- Дуже зручний при монтажі.
ВВГ
Жили виконані з міді I і II класу скручування. Є ізоляція з полівінілхлориду. Може мати кілька жив. 3-, 4 – і 5-жильний кабель має нуль і заземлення. Ізоляція жили, що йде на землю, виконана з використанням жовто-зеленого ПВХ пластикату.
ПВ-3
Конструктивно являє собою одну жилу, що складається з скручених мідних дротів. Забарвлення оболонки має кілька варіантів. Для захисту від ураження струмом використовують кабель жовто-зеленого або жовтого кольору.
ПВ-6
Конструктивно являє собою многопроволочную мідну струмопровідну жилу, ізоляція якої виконана з прозорого ПВХ пластикату. Володіє підвищеною стійкістю до розтріскування і деформацій. Прозорий пластикат дає можливість стежити за цілісністю кабелю. Колір оболонки не нормований. Тому при монтажі бажано зробити кольорове маркування кабелю за допомогою жовто-зеленого скотча.
ESUY
Використовується ця марка кабелю безпосередньо для захисту систем від короткого замикання. Допустимо використання його в системах з великими струмами. Стійкий до впливу температури, володіє невисоким вагою та підвищеною гнучкістю. Номінальна напруга для цього типу кабелю не нормовано, так як він не використовується для передачі струму. При монтажі необхідно забезпечити кольорове маркування кабелю.
При монтажі не кожен електрик дотримується встановлених правил. Тому при реконструкції електричної мережі бажано здійснити перевірку за допомогою вольтметра.
