Опалювальні котли з закритою камерою згоряння набули нині заслужену популярність у власників квартир і приватних будинків. Одним з важливих переваг таких систем є можливість монтажу в приміщеннях, не обладнаних стаціонарною системою витяжки відпрацьованих газів. Для їх роботи достатньо наявності невеликого відрізка коаксіального димоходу, як правило, входить в комплект поставки котла.
Зміст
Пристрій коаксіального димоходу
Коаксіальний димохід для газового котла являє собою єдину конструкцію з двох труб різного діаметру, вставлених один в одного. Подібний пристрій димаря дозволяє отримати два незалежних повітряних каналу, кожний з яких використовується для різних цілей:
- внутрішній простір меншої труби призначений для відводу продуктів згоряння;
- просвіт між стінками служить для забору повітря (необхідного для підтримки процесу горіння) і подачі його в котел.
Як працює коаксіальний димохід
Довжина обох труб у коаксіального димоходу однакова (хоча часто внутрішній патрубок трохи вкорочують), а між собою вони з’єднані перемичками для додання жорсткості і запобігання можливих зіткнень.
до меню ?
Переваги коаксіальних димовідводу
Відзначимо ще раз, що коаксіальний димар можна підключати до всіх видів теплових агрегатів. Для того щоб використовувати всі його плюси, необхідно встановлювати підлоговий або настінний котел із закритою камерою згоряння, який працює на примусової тяги, створюваної вбудованим вентилятором.
Дуже часто вибір тієї чи іншої схеми опалення ґрунтується саме на простоті організації димоходу. І тут коаксіальний варіант, звичайно ж, забезпечує цілий ряд незаперечних переваг:
до меню ?
Вимоги до димоходів коаксіальним

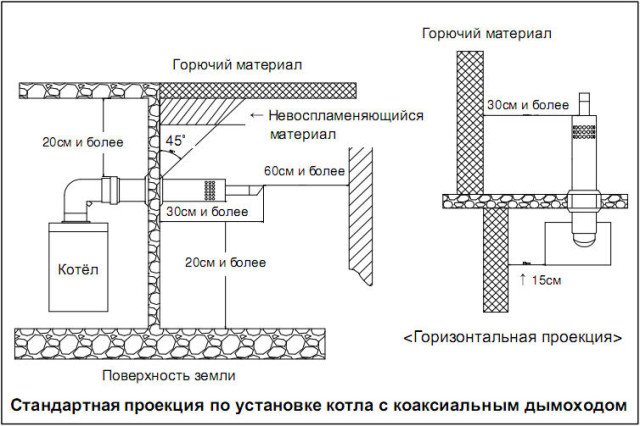

Газовий котел із закритою камерою згоряння може використовуватися в будь-якому місці, де потрібно монтаж автономної системи опалення. Це може бути як приватний будинок або дачну ділянку, так і міська квартира або виробниче приміщення. У будь-якому випадку при встановленні коаксіального димоходу повинні виконуватися певні правила, які забезпечують надійність і безпеку відведення димових газів:

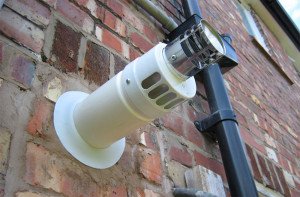

- Висновок труби на вулицю краще всього здійснювати по горизонталі через зовнішню стіну, яка знаходиться ближче всього до котла. Вертикальний ділянку для систем з примусовою тягою не вимагається;
- Прийнято вважати, що максимальна довжина, яку може мати димохід, не повинна складати більше 3 метрів. Проте деякі виробники допускають перевищення цього розміру;

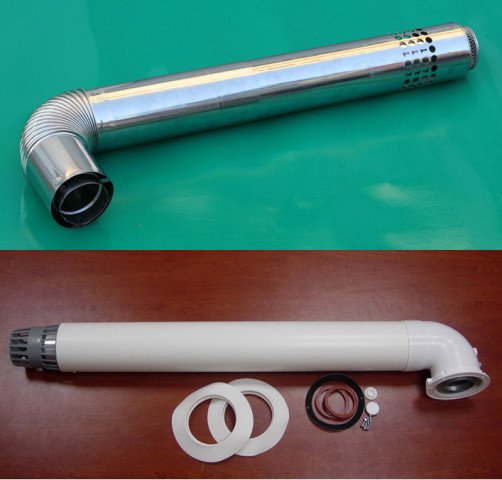

Різні варіанти виконання коаксіальних димоходів
Так, наприклад, підлогові котли Ferolli дозволяють підключати димоходи довжиною до 4 метрів для труб 60 х 100 або до 5 метрів для співвідношення перетинів 85 х 125.
- Вихідний отвір димаря повинна бути не нижче 1,5 метра щодо котла і розташовуватися не менше ніж у двох метрах від рівня землі;
- Відстань від місця монтажу димовідвідної труби до будь-якого вікна, двері або вентиляційної решітки – не менше 0,5 м;
- При наявності вікон над отвором димового каналу, потрібно забезпечити відстань до них не менше одного метра;
- Установка коаксіального димоходу повинна забезпечувати нахил труби для відведення конденсату.
Остання вимога, на перший погляд є досить простим і зрозумілим, має досить суперечливе тлумачення на багатьох сайтах і форумах в інтернеті. Головне питання полягає в тому, в яку сторону потрібно робити нахил. Спробуємо більш детально розібратися з цією ситуацією.
до меню ?
Горизонтальна установка димоходу
На перший погляд, мають рацію ті фахівці, які стверджують, що коаксіальний димохід повинен мати горизонтальний нахил у бік від котла. Дійсно, такий пристрій каналу дозволить утворюється при охолодженні димових газів конденсату самопливом йти на вулицю, не потрапляючи при цьому в котел.
Описана схема працює саме так до тих пір, поки за вікном не дуже холодно. А ось при сильних морозах конденсат часто не встигає стекти з труби і замерзає на неї, залишаючись у вигляді бурульок, які перешкоджають нормальному забору повітря в топку. Крім того, конденсат може утворюватися не тільки всередині меншою труби (там, де виходить гарячий дим), але і в частині коаксіального міжтрубному простору, де вже нагріте від внутрішнього каналу вологе повітря зустрічається з холодною зовнішньою поверхнею. Якщо димохід має нахил у бік вулиці, то рідина часто замерзає, навіть не встигнувши дійти до виходу.
Ось чому провідні виробники у своїх інструкціях однозначно вказують правила монтажу коаксіальних димоходів для своїх газових котлів: ухил повинен бути тільки в бік котла. А для того, щоб вода не потрапляла в топку, обов’язково потрібно встановлювати конденсатосборник.
Треба утеплювати коаксіальний димар?
Можна припустити, що для захисту від замерзання конденсату можна просто утеплити зовнішню поверхню труби. Однак у випадку з коаксіальним димарем це не допомагає: умови для утворення конденсату все одно зберігаються. Замість цього варто спробувати скоротити внутрішню трубу – іноді це може допомогти. При зміні робочої довжини частини коаксіального каналу необхідно дотримуватися вимог пожежної безпеки – гранично допустимі розміри труби вказані в інструкції.
до меню ?
Монтаж коаксіального димоходу
На відміну від традиційних вертикальних димовідвідних систем, коаксіальний димохід встановлюється досить просто. Для його монтажу не потрібно ніяких спеціальних пристосувань або особливих навичок. Потрібно лише проявляти акуратність і обережність при виконанні кожного етапу:
- Зазвичай димар монтують разом з установкою котла. Тому спочатку визначають місце, де буде стояти котел. Під підлоговий теплоагрегат краще зробити спеціальний фундамент, настінний варіант відразу закріплюється на потрібній поверхні;
- Розмічаємо вихідний отвір. Воно повинно знаходитися на рівні не менше півтора метрів від стіни і мати трохи більший радіус, ніж зовнішній розмір труби;
- Коаксіальний димохід підключається до котла через спеціальний приєднувальний елемент, всі стики труб і колін повинні виконуватися з допомогою кріпильних хомутів. Використання герметиків і клеючих стрічок забороняється;
- Місце проходу через стіну ізолюємо негорючим утеплювачем;
- Для котлів з примусовою вентиляцією досить вивести горизонтальний ділянку труби.
Якщо з якихось причин необхідний вертикальний монтаж, використовується поворотне коліно (на всьому протязі витяжного каналу не можна використовувати більше двох колін).
Кріплення трубопроводу до стіни за допомогою кронштейнів – по одному на кожен стик;
- На оголовок коаксіального димоходу забороняється встановлювати захисні елементи: дефлектори, парасольки і т. д.
Більш детально процес монтажу коаксіальної димовідвідної системи можна побачити на нашому відео.
Коаксіальні димоходи отримують все більш широке поширення при влаштуванні автономних систем опалення. Їх відрізняє надійність конструкції, невисока ціна, простота установки і довговічність. Для турбірованних моделей газових котлів такий димар – це оптимальне поєднання якості і доступності.
