Клемники для з’єднання проводів: які краще використовувати

На питання про те, яка несправність електричної проводки найбільш зустрічається, більшість відповість, що це коротке замикання. Однак на практиці найчастіше зустрічається розрив електричного кола, який відбувається в місцях її з’єднання внаслідок ослаблення контакту.

Клемники для зєднання проводів: які краще використовувати

Зміст

  • 1 Варіанти з’єднання проводів
    • 1.1 Скручування проводів
    • 1.2 Паяння або зварювання
    • 1.3 Клемники
  • 2 Клемні з’єднання проводів
    • 2.1 Клемники Legrand
    • 2.2 Клемники Wago
    • 2.3 Ножові клемники
  • 3 Рекомендації щодо комутації проводів

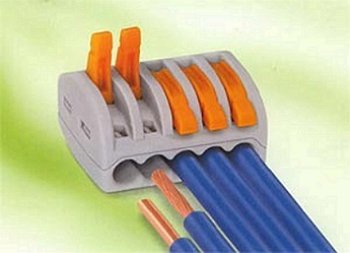

Варіанти з’єднання проводів

Ці з’єднання здійснюються декількома способами:

  • механічні скрутки проводів;
  • комутація провідників методом паяння або зварювання;
  • клемники для з’єднання проводів.

Будь-яке з’єднання повинно відповідати ряду вимог, що забезпечують його надійність і безпека:

  • доступність для перевірки і ремонту;
  • достатня механічну міцність;
  • електричний опір не більше 1,2 величини електричного опору цілого провідника;
  • стабільність властивостей протягом всього терміну служби.

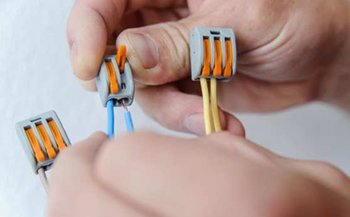

Клемники для зєднання проводів: які краще використовувати

Скручування проводів

Цей спосіб з’єднання вже не передбачається Правилами пристрою електроустановок, але ще дуже широко зустрічається в практиці, особливо в електропроводці старих будинків. Замість цього виду застосовується комутація ізолювальними підвісками (ЗІЗ), представлене спеціальними ковпачками з внутрішньої сталевою пружиною. Ці ковпачки нагвинчується на джгут з кількох провідників, утворюючи їх міцний механічний і електричний контакт. Застосовується тільки для провідників з однорідних матеріалів.

Паяння або зварювання

Даний спосіб з’єднання дуже трудомісткий, вимагає наявності спеціального обладнання і підготовки монтажника. Як правило, він зустрічається при монтажі слабкострумових електричних систем і належить до виду нероз’ємних з’єднань. Застосовується так само для проводів з однорідних матеріалів.

Клемники

Цей варіант комутації задовольняє всім вимогам і є найменш трудомістким при монтажі, що зробило його найбільш вживаним в останні роки, особливо коли відповідні матеріали стали широкодоступны в торговельній мережі. Комутація провідників за допомогою клемника застосовується і для проводів, виготовлених з різних матеріалів.

Читайте докладніше про способи з’єднання електричних проводів.
А також, як правильно з’єднувати проводи у розподільній коробці своїми руками.

Клемні з’єднання проводів

З’єднання провідників за допомогою клемних затискачів дозволяє уникнути безпосереднього контакту різнорідних матеріалів проводів, таких як алюміній і мідь, безпосередній контакт яких викликає явище електричної корозії, що призводить до швидкого окислення з’єднання. На даний момент існує три види клемних колодок:

  • гвинтові;
  • пружинні;
  • ножові.

Клемники, як правило, виконуються з латуні у вигляді збірок з двох і більше клем. Деякі клемники заповнені спеціальним гелем, що запобігає корозію з’єднувальних провідників. Номенклатура клемників передбачає їх розподіл по діаметру з’єднуваних проводів, номінальному току і напрузі.

Клемники Legrand

Гвинтові клемники застосовуються для електричних провідників різного діаметра та матеріалу. Такий вид не застосовується для з’єднання багатодротяних проводів, за винятком обжатих спеціальними латунними наконечниками. Не бажаний контакт з допомогою гвинтових клемників алюмінієвих проводів внаслідок їх низької механічної міцності. Алюміній легко продавлюється притискним гвинтом аж до повного його пошкодження.

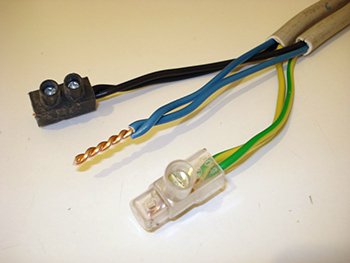

Клемники для зєднання проводів: які краще використовувати

Гвинтовий клемник, приклад з’єднання проводів

Найбільш популярним виробником гвинтових клемників для з’єднання проводів є французька компанія Legrand. Матеріалом для клемників служить латунь, покрита шаром нікелю, що дозволяє домогтися надійного контакту в з’єднанні і високих струмопровідних властивостей. Ізолюючим матеріалом є поліпропілен, який має робочий діапазон температур від -25ОС до +100ОС і володіє високою стійкістю до впливу відкритого вогню. Конструкція з’єднань забезпечує стабільність робочих характеристик протягом всього терміну служби.

Популярність клемників Legrand обумовлена рядом характеристик, що відрізняють клемники для з’єднання проводів Legrand від аналогічних моделей інших виробників:

  • гарантована висока механічна міцність з’єднання;
  • широкий ряд типорозмірів і можливість застосування для з’єднання провідників перетином до 25 мм2;
  • можливість комутації як слабкострумових, так і силових ланцюгів в приміщеннях побутового та виробничого призначення
  • різне колірне виконання ізоляції клемника Legrand, що дозволяє забезпечити відміну проводів та з’єднань різних груп та різного призначення;
  • багаторівневе тестування продукції Legrand, що забезпечує відповідність виробів сертифицируемым параметрами.

Надійність клемників для з’єднання проводів Legrand може бути забезпечена тільки при правильному монтажі і експлуатації:

  • при з’єднанні алюмінієвого та мідного дроту необхідно виключити їх дотик всередині клемника;
  • при укладанні з’єднання з допомогою клемника Legrand в комутаційну коробку необхідно забезпечити відсутність механічних навантажень і напруг, здатних викликати ослаблення контакту;
  • необхідно щорічно проводити ревізію з’єднання і підтягування гвинтового з’єднання до необхідного напруги.

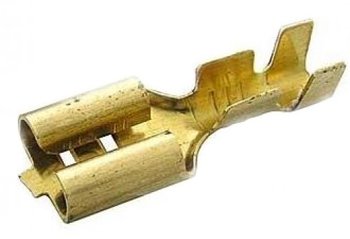

Клемники для зєднання проводів: які краще використовувати

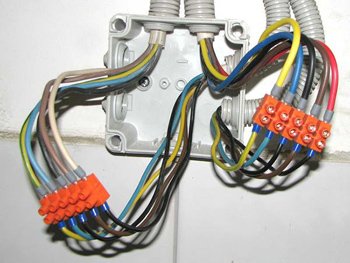

Гвинтові клемники в распредкоробке

Монтаж клемників Legrand виконується в наступному порядку:

  • Проводиться зачистка ізоляції проводу на довжину, рівну половині довжини його металевої шини.
  • Вигвинчується притискний гвинт і провідник встановлюється в отвір клемника.
  • Притискний гвинт затягується з зусиллям, що забезпечує надійний контакт провідника та шини клемника.
  • Клемники Legrand випускаються в вигляді блоку з дванадцяти гвинтових клем на номінальну напругу 380 вольт і максимальний струм до 101 ампера, в залежності від перерізу комутованого дроти. Необхідну кількість використовуваних клем легко відокремлюється від основного блоку ножем.

    Клемники Wago

    Недолік клемників Legrand в частині необхідності щорічного обслуговування відсутні у клемників німецької електротехнічної компанії Wago. Пружинні безгвинтові клемники Wago для з’єднання проводів забезпечують надійне і необслуживаемое з’єднання провідників різного типу і діаметра.

    Клемники для зєднання проводів: які краще використовувати

    Самозажимная клема Wago багаторазового використання

    Така комутація має ряд переваг відносно інших типів з’єднань:

    • стійкість з’єднання до вібрацій;
    • постійний тиск, який чиниться пружиною на сполучаються провідники, що компенсує деформації провідників і забезпечує постійне електричне опір з’єднання;
    • простий монтаж, що не вимагає застосування спеціалізованого інструменту;
    • можливість не однократних переподключений без пошкодження струмопровідної жили;
    • наявність доступу вимірювального інструменту до токонесущей шині клемника Wago.

    Клемники для з’єднання проводів Wago виготовляються з міді, обробленої лужением, що забезпечує збільшене пляма контакту, знижує електричний опір з’єднання і забезпечує захист від корозії.

    Додатково клемники Wago можуть заповнюватися спеціальної антикорозійним змащенням.

    Затискач провідника здійснюється з допомогою плоскої пружини складної форми, виготовленої із сталі і покритою хромонікелевим сплавом. Ізоляція струмопровідних елементів клемних колодок Wago досягається виготовленням корпусу з полікарбонату або модифікованого поліаміду, мають широкий діапазон робочих температур, хімічну стійкість до агресивних матеріалів і атмосферних впливів.

    Конструкція контактної групи Wago передбачає два варіанти:

    • PUSH WIRE — даний вид з’єднання призначений для нероз’ємних з’єднань. Висока жорсткість пружини не дозволяє витягти провідник без пошкодження і перешкоджає монтажу многопроволочного дроту без жорсткого наконечника;
    • CAGE CLAMP – використовується для багаторазових комутацій, в тому числі і високо гнучких проводів.

    Монтаж клемних з’єднань Wago полягає у виконанні трьох простих операцій:

  • Зачищення ізоляції. Довжина звільняється від ізоляції проводу вимірюється за спеціальним поглиблення на корпусі клемника Wago і становить від 10 до 13 мм.
  • Установка провідника в клемник. Більш зручно цю операцію виконувати за допомогою плоскогубців.
  • Візуальна перевірка глибини установки проводи з допомогою прозорого корпусу.
  • Клемники для зєднання проводів: які краще використовувати

    Клемники Wago випускаються для з’єднання від 2-х до 8-и провідників діаметром від 0,5 до 4 мм2. Номінальна напруга становить 220 вольт і максимальний струм 32 ампера, що відповідає характеристикам і навантажень побутової мережі житлового будинку. Однією з умов тривалого строку служби клемників Wago є їх правильний вибір у відповідності з характеристикою мережі.

    Ножові клемники

    Комутація проводів за допомогою клемника ножового типу застосовується в тих випадках, коли вимогами нормативних документів передбачають монтаж ланцюга тільки нерозривному струмопровідною жилою. Такі вимоги пред’являються до ланцюгів захисного заземлення і занулення.

    Клемники для зєднання проводів: які краще використовувати

    Монтаж таких клемників проводиться без зачистки дроти від ізоляції шляхом вставки з’єднуваних проводів в клемник і його обтиснення до фіксації. При цьому ножевидні контакти прорізають ізоляцію провідників і забезпечують надійний контакт.

    Подібні клемники випускаються компаніями Legrand, Klemsan, 3M на напругу 220 вольт і максимальні струми в залежності від перерізу з’єднуваних проводів.

    Рекомендації по комутації проводів

    Хороший контакт залежить не тільки від якості застосовуваних клемників, але і правильного здійснення підготовчих операцій:

    • зачищення проводів необхідно виконувати за допомогою спеціального інструменту, що забезпечує зачистку без пошкодження токоведущей жили;
    • обов’язково зняти з поверхні дроту оксидну плівку;
    • для обтиску багатодротяних проводів, гільза повинна бути підібрана максимально точно;
    • провід в клему повинен заводитися аж до початку ізоляційного шару;
    • обов’язково перевірити міцність з’єднання шляхом витягування проводів з клемника;
    • для зручності монтажу і виключення механічних навантажень на клемник обов’язково наявність запасу довжини проводу;
    • клемники в розподільній коробці повинні бути максимально віддалені один від одного для виключення короткого замикання у разі їх нагрівання.

    Комутація проводів – одна з найпростіших операцій при монтажі електричних мереж. Однак від його правильного виконання залежить не тільки робота самої електричної мережі, але і стабільне функціонування різних електричних систем і обладнання. Саме надійна комутація забезпечує стабільність характеристик електричної мережі, які впливають на безперебійну роботу електричних приладів.
