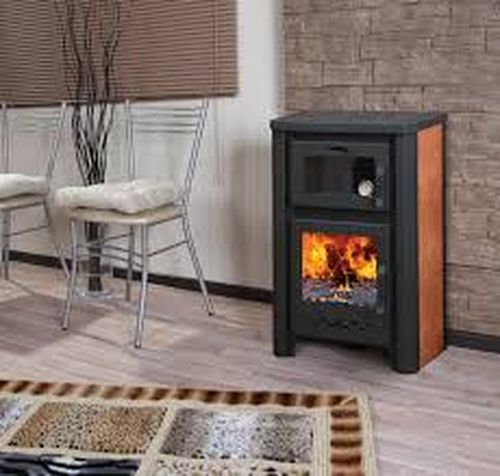

Камін з духовою шафою: як побудувати своїми руками

Каміни в своєму первісному вигляді – відкрита топка, зустрічаються все рідше. Справа в тому, що такий пристрій не надто ефективно як обігрівач, а їх первинне призначення – приготування на відкритому вогні, давно себе вичерпало. Пристрій з закритою топкою куди більш функціонально, але і звання каміна заслуговує все менше і менше.

Зміст

Максимум функціональності

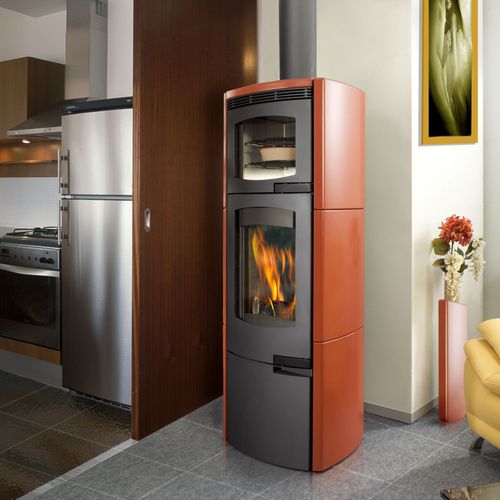

Перетворити класичну піч варіант з каміном не так вже й складно, якщо змиритися з закритою топкою. По суті, зміна буде тільки в оформленні топкової камери: вона обладнується не глухий чавунної заслінкою, а дверцятами зі склом з жароміцного скла.
Складніше виглядає модель, у якій відкрита топка, тобто імітує справжній осередок, або варіант, де топкова і камінна камери розміщені з різних сторін: пічна топка з боку кухні, наприклад, а камінна – у вітальні. Головна складність тут полягає в тому, що обидва топочника повинні обслуговувати окремі димоходи. Однак така конструкція дуже популярна для невеликих заміських будинків.

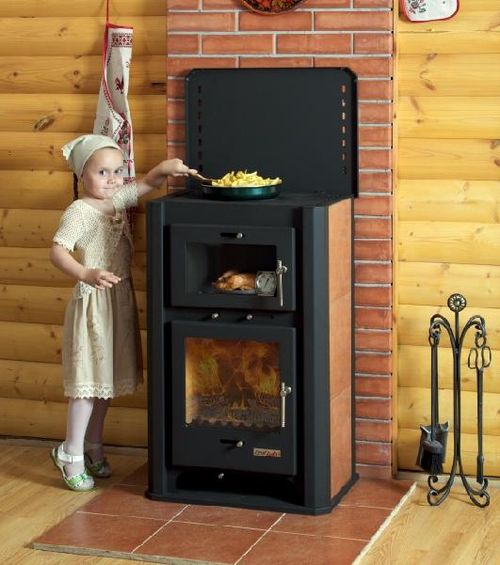

Остаточно перетворити цегляна опалювальне споруда в універсальне обладнання можна таким чином: у конструкцію вбудовується духову шафу купується готовим, і варильна поверхня.

Побудувати своїми руками настільки складне і об’ємне споруда непросто. Тут знадобиться і точний розрахунок, і чималий досвід, і вправність. Дещо полегшує справу готовий проект з порядовкой – докладними схемами укладання кожного ряду із зазначенням числа та розмірів прорізів.

Необхідні матеріали

Щоб побудувати своїми руками цей дещо умовний «камін», необхідний червона глиняна цегла в якості основного матеріалу, і вогнетривів для футеровки топочника.
Кращий розчин для кладки – глиняний, приготований з жирної глини і просіяного річкового піску. Але можна використовувати і готові пічні суміші.
Знадобиться металеві листи і смужки для перекриттів і сталеві куточки – розміри їх визначає розмір печі.
Дверцята – піддувальна, топкова, для чищення, і засувки – паровытяжная і димова.
Чавунна решітка, власне духова шафа і варильна чавунна плита.

Фундамент під камін з духовою шафою

Споруда, що виконує таку кількість функцій, отчается великими розмірами, і, відповідно, вагою – близько 10 тонн. Основа під така споруда має бути капітальним.

Фундамент закладається разом з фундаментом будівлі, але не складає з ним одне ціле, так як навантаження в них різна. Глибина підстав однакова. Фундамент споруджується пошарово своїми руками: трамбується бутовий камінь та щебінь, заливається бетоном. Перед зведенням вогнища фундамент повинен вистояти не менше місяця.

Спорудження печі

Щоб побудувати діючу ефективну піч, потрібно точно дотримувати порядовку. Кожний ряд необхідно спочатку укласти всуху, для підгонки розмірів. Після укладання ряд перевіряється за допомогою рівня. На фото можна побачити зразок порядовки.

Якщо піч за проектом стикається зі стіною – пристінний, то між ним і поверхнею повинно залишатися не менше 15 див. Обов’язковою є пристінна кладка з розпіркою в основну кладку печі.

На гідроізольований фундамент – як правило, використовується руберойд, викладаються дві «нульових» ряду – суцільних.

У 2 та 3 ряду формується зольна камера, вертикальні канали і зольна камера для каміна. Монтуються дверцята піддувала, 3 прочистных, зольник каміна дверцятами не перекривається. Кладка ведеться червоною цеглою для корпусу і шамотною – для топочника. На порядовке наголошується, який цегла потрібно класти і в якій послідовності.

В 4 ряду перекривається камінний зольник.

В 5 ряду перекриваються всі дверці, зольна порожнину перекривається шамотною цеглою. Формується отвір для колосника пічної камінної топки і, колосник закріплюється.

6 ряд – починається кладка паливної і камінної камер. Монтується дверцята для топочника і встановлюється духова шафа. Між ним і пічної топкою повинен бути шар в ? вогнетривкої цегли. Пічна топка формується висоту не менше, ніж 6 рядів. Камінна, як правило, не менше.

У 8 ряду перекривається один із вертикальних каналів, у 9 – дверцята пічної топки і отвір камінної. У 10 – закінчується монтаж духової шафи.

В 11 ряду формується варильна поверхня – тут знадобиться підрізати цегла під її кріплення. Рекомендується спочатку «приміряти» плиту, зробити необхідні виїмки, а потім укладати на розчин.

З 12 по 16 викладається корпус, формуються вертикальні канали. У 19 ряду перекривається варильна відкрита камера. Для витяжки залишають отвір в півцеглини.

З 17 по 23 формуються сушильні камери і паровытяжной канал. У 24 вертикальні канали, об’єднуються, 25 паровытяжной канал об’єднується з 3-м вертикальним. Порядовка може відрізнятися, але в підсумку всі повітроводи повинні бути об’єднані.

У 27 ряду перекривається всі камінне споруда. З 30 починається кладка димоходу.

На відео розглядається кладка каміна з духовою шафою.
