Для складання електричних схем завжди виникає необхідність в міцному проводів і кабелів між собою.
Виділяють наступні способи з’єднання кабелів:
- звичайна скрутка;
- скрутка з використанням ізоляційної стрічки;
- скрутка з застосуванням зварювання;
- з’єднання з допомогою паяльної лампи;
- з’єднання з використанням самозажимных клем;
- гвинтове з’єднання;
- скрутка з допомогою і гвинтових клемників колодок;
- ізолюючі ковпачки для скрутки проводів.
З’єднання проводів за допомогою ковпачків
Найпопулярнішими з цих способів є звичайна скручування і спайка кабелів. Проте вони мають свої недоліки. Звичайне скручування не дозволяє надійно зафіксувати дроти і підвищує шанси їх окислення. Спайку кабелів ж неможливо зробити без видалення певної частини кабелю, що не завжди зручно. Також існує така річ як ПУЕ (правила улаштування електроустановок). У даних правилах чітко вказано заборона на використання простої скрутки, дроти треба зварювати або споювати один з одним, а застосування зварювального апарату або паяльної лампи може зайняти досить багато часу.
Зміст
- 1 Опис ЗІЗ
- 2 Використання
- 3 Класифікація ізолюючих ковпачків
- 4 Порівняння з аналогами
Опис ЗІЗ
Однією з кращих альтернатив для з’єднання кабелів на сьогоднішній день є ізолюючі ковпачки для скрутки проводів.
Ковпачки ЗІЗ розшифровуються як сполучні ізолюючі затискачі. Зовнішня частина таких ковпачків виконана з ізольованого термостійкого пластику конусоподібної форми, який здатний витримувати високі температури (наприклад, при перегрів кабелю), так і низькі (дуже зручно при монтажі електричної проводки в умовах сильного морозу). Всередині ковпачка знаходиться металева пружина-затискач. Коли дроти вставляються всередину, пружина трохи розсовується і обхоплює кабель, таким чином, надійно фіксуючи його всередині ковпачка. Зовнішня частина при цьому надійно захищає скрутку від попадання вологи і будь-якого механічного впливу.

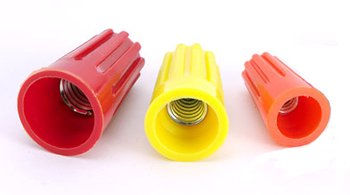

Всередині ковпачків — спіраль, яка стискає з’єднуються дроти
Використання
Щоб здійснити з’єднання за допомогою ЗІЗ, необхідно виконати наступний порядок дій:

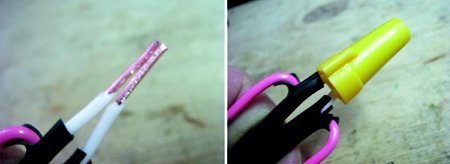

- зачистити кінці обох проводів. Тут необхідно зняти оптимальну довжину захисного (ізоляційного) шару. Дізнатися цю довжину легко — треба просто вставити один провід в ковпачок і зазначити місце зрізу. Знімати ізоляцію з дроту можна звичайним ножем під тупим кутом. Робити це треба дуже акуратно, оскільки найменша подряпина зменшить електропровідність, а великий поріз може призвести навіть до виходу з ладу всієї проводки. Знімати ізоляцію з допомогою кусачок або пасатижів вкрай не рекомендується, оскільки вони деформують провід;
- попередньо скрутити кінці у гвинтовому порядку;
- вставити проводу в ковпачок ізолюючий;
- провернути ковпачок пару разів за годинниковою стрілкою.
Ковпачок необхідно закрутити за годинниковою стрілкою
Таким чином, дроти будуть міцно і надійно зафіксовані всередині ковпачка.
Перед робочим використанням ковпачків настійно рекомендується протестувати їх. Для цього необхідно з’єднати два кабелі з допомогою ЗІЗ та протестувати їх за допомогою навантажувального пристрою близько півгодини на номінальному струмі. Після цього треба проаналізувати рівень нагрівання контакту, після цього підвищити рівень струму і виявити можливі проблемні місця.
Необхідно пам’ятати про те, що скрутку алюмінієвих проводом необхідно проводити дуже ретельно і акуратно, оскільки сам метал має досить низьку температуру плавлення, тому він може дуже легко деформуватися.
Не можна з’єднувати разом алюмінієві та мідні дроти — алюмінієвий дріт швидко окислиться і таким чином утворена гальванічна пара зруйнує з’єднання.
Класифікація ізолюючих ковпачків

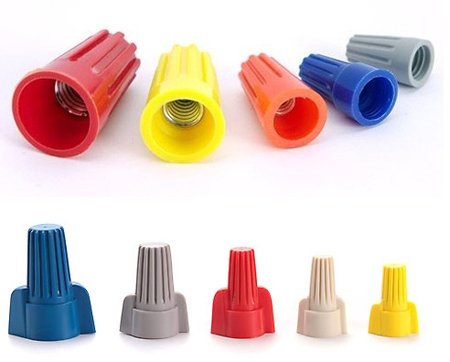

Ковпачки ЗІЗ мають наступну класифікацію:
- ЗІЗ-1 — призначений для двох жил перетином 1,5 мм, колір сірий;
- ЗІЗ-2 — призначений для трьох жил перетином 1,5 мм, колір синій;
- ЗІЗ-3 — призначений для двох жил перетином 2,5 мм, колір оранжевий;
- ЗІЗ-4 — призначений для чотирьох жил перетином 2,5 мм, колір жовтий;
- ЗІЗ-5 — призначений для восьми жил перетином 2,5 мм, колір червоний.
Категорії вітчизняних та імпортних ковпачків
Однак необхідно пам’ятати, що існують ще й ЗІЗ європейського виробництва. Такі ковпачки також маркуються за номерами, але їх діаметр значно менше. Тому необхідно звертати увагу на перетин і кількість проводів, які вказані на упаковці.
Якщо використовувати ковпачок для скрутки невідповідних розмірів та діаметру, є велика ймовірність того, що він просто не зможе одягнутися на дроти, а при використанні ЗІЗ занадто великого розміру можливо злітання ковпачка і вихід з ладу всієї електропроводки.
Порівняння з аналогами
Основним аналогом ізолюючих ковпачків є гвинтові клемники. В даному випадку два дроти з’єднуються разом за допомогою гвинта. Однак такий спосіб має кілька недоліків:
- з’єднує гвинт необхідно періодично підкручувати, оскільки він з часом розбовтується і контакт між кабелями слабшає. Це особливо незручно, якщо клемник використовується в промислових масштабах або знаходиться у важкодоступному місці;
- на ринку існує велика кількість клемників китайського виробництва з поліетиленової оболонки, що при використанні може призвести до виникнення пожежі.
