Інструмент для мідних труб: обробки, різання, вальцюванню, пайки і монтажуТруби з міді і її сплавів широко застосовуються в системах опалення, водопостачання, газопостачання та кондиціювання промислових будівель і житлових будинків.

Популярність мідних трубопроводів зумовлена не тільки властивостями самого металу, але і надійністю з’єднань.

Найбільш поширеними видами з’єднань є:

  • капілярна пайка (використовується при промисловому монтажі);
  • пресування (використовується при промисловому монтажі, якщо неможливо застосування відкритого вогню для пайки);
  • компресійні і самофиксирующиеся фітинги (при самостійному монтажі, для безнапірних систем);
  • при необхідності можлива комбінація різних видів з’єднань.

Нанесення різьби на мідні труби не допускається, тому для приєднання такої труби до сантехнічних та інших приладів, а також до ділянки трубопроводу з різьбленням, використовують перехідники – фітинги. З внутрішньої або зовнішньої сторони фітинга знаходиться різьблення, а з іншого – розтруб, який приєднується до мідній трубі методом пайки або пресування.

На відміну від сполук за допомогою компресійних фітингів, для створення з’єднання методом пресування або пайки застосовують спеціальний інструмент для монтажу мідних труб.

Зміст

  • 1 Газова пальник
  • 2 Труборіз
  • 3 Розширювач
  • 4 Отбортовщик
  • 5 Развальцовщик
  • 6 Трубогиб
  • 7 Прес-кліщі

Газова пальник

Інструмент для мідних труб: обробки, різання, вальцюванню, пайки і монтажу

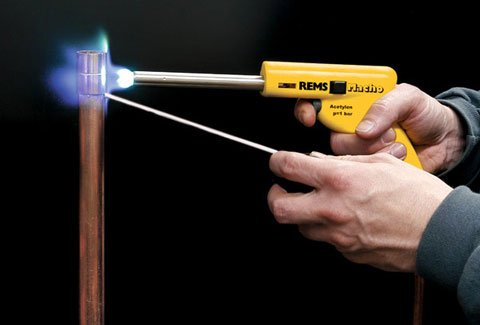

Пальник для пайки мідних труб фірми REMS

Головний інструмент для пайки мідних труб – пальник. Розрізняють пальники, призначені для паяння твердим припоєм, м’яким припоєм і для нагрівання труб у місцях майбутнього з’єднання до потрібної температури. Вибір типу припою залежить від інтенсивності передбачуваних навантажень. Для трубопроводу, який буде експлуатуватися в умовах агресивного впливу навколишнього середовища або високого тиску, краще використовувати твердий припой. Він здатний витримувати великі навантаження, ніж м’який припій, за рахунок вмісту в ньому таких металів, як, наприклад, срібло. Газова пальник для пайки мідних труб може бути одноразовим або зі стаціонарним балоном.

Труборіз

Інструмент для мідних труб: обробки, різання, вальцюванню, пайки і монтажу

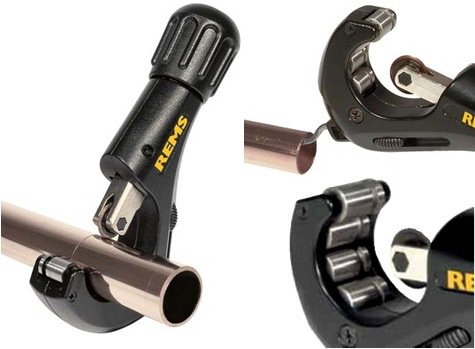

Труборіз для мідних труб від компанії REMS

Монтаж трубопроводу увазі нарізку труб на ділянки певної довжини. Мідні труби не варто різати ножівкою по металу, отримати чистий і рівний зріз можна тільки використовуючи труборіз для мідних труб. Труборізи бувають ручні і електричні. Вибір певної моделі труборіза залежить також від діаметра труб, необхідність наявності вбудованого гратоснимателя і т. д.

Розширювач

Інструмент для мідних труб: обробки, різання, вальцюванню, пайки і монтажу

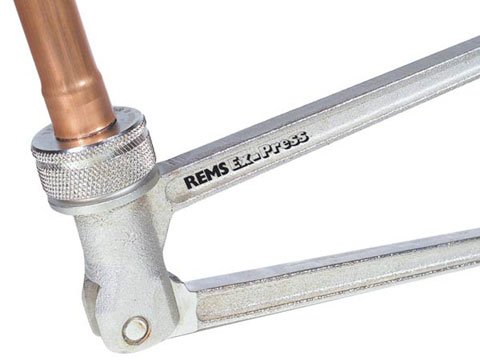

Розширювач (експандер) для мідних труб

Експандер або розширювач для мідних труб застосовується у разі, якщо в з’єднанні не використовуються фітинги. Кінець однієї труби розширюється, щоб у нього увійшов інший кінець труби. Експандери можуть бути ручними (для дрібного побутового ремонту) і електричними (для великого обсягу робіт). Вибір розширювача залежить від діаметру труб. Багато розширювачі оснащені змінними насадками і є практично універсальними. Головка розширювача складається з певної кількості так званих пелюсток. Чим їх більше, там якісніше буде результат.

Отбортовщик

Інструмент для мідних труб: обробки, різання, вальцюванню, пайки і монтажу

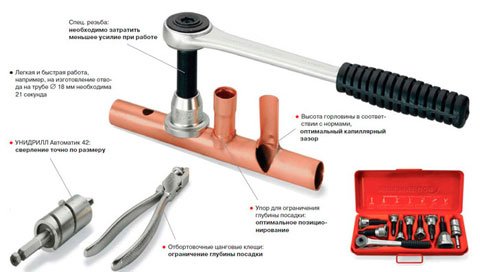

Ручний отбортовщик для мідних труб фірми ROTHENBERGER

Цей інструмент для мідних труб призначений для виготовлення відводів та трійників. Отбортовщик може бути ручним або електричним. Головна перевага отбортовщика полягає в тому, що він дозволяє виконати відводи на ділянці вже змонтованого трубопроводу. Це знижує часові та матеріальні витрати і робить процес виготовлення відводів і трійників максимально простим.

Развальцовщик

Інструмент для мідних труб: обробки, різання, вальцюванню, пайки і монтажу

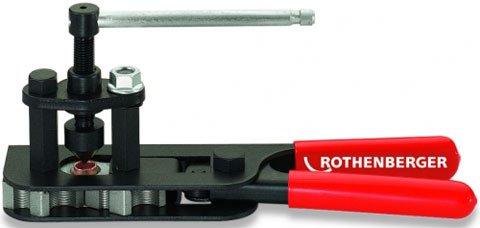

Развальцовщик для мідних труб ROTHENBERGER

Вальцювання мідних труб – це деформація стінок в заданому напрямку, тобто створення крайки на кінці труби під кутом приблизно 45°. Це робиться у випадку бесфитингового з’єднання, коли необхідно спаяти дві труби однакового діаметру. В отримане розширення вставляється край іншої труби, а утворений простір заповнюється припоєм. У побутових умовах вальцювання здійснюється за допомогою механічного або електричного развальцовщика. При виборі цього інструменту слід врахувати діаметр труб, товщину стінок, бажану висоту борту, наявність зварювальних швів.

Трубогиб

Інструмент для мідних труб: обробки, різання, вальцюванню, пайки і монтажу

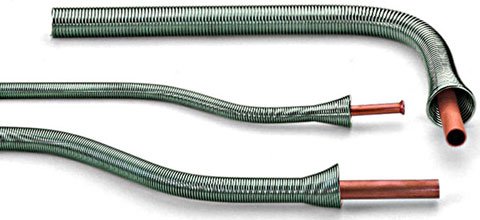

Трубогиб пружинний для мідних труб невеликого діаметра

Як видно з назви, цей інструмент служить для згинання труб. Згинання допомагає спростити процес монтажу трубопроводу, уникнути установки додаткових кутових фітингів. При використанні трубогиба практично виключена імовірність зминання труби або її залому. Трубогиб для мідних труб найчастіше є ручним портативним пристроєм. Переносний компактний трубогиб зручний і простий в експлуатації. Так як мідь – метал досить м’який, необхідність в стаціонарних установках для згинання труб практично відсутня.

Прес-кліщі

Інструмент для мідних труб: обробки, різання, вальцюванню, пайки і монтажу

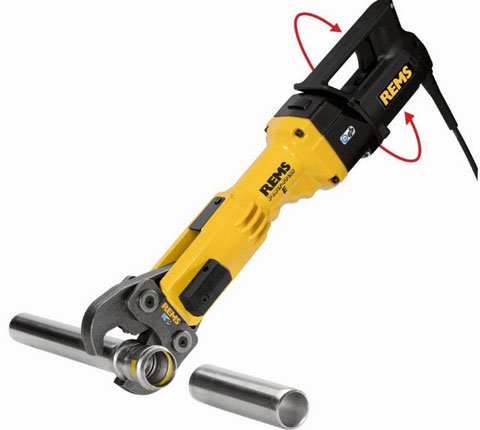

Прес з універсальними прес-кліщами для мідних труб фірми REMS

Цей інструмент використовується для створення з’єднань мідних труб методом пресування. Поверх з’єднання надівається спеціальний прес-фітинг, кліщами проводиться затискач. Прес-кліщі мають три зони, одна з них стискає гребінь фітингу з ущільнювальним кільцем, в результаті чого з’єднання стає герметичним. Дві зони кліщів деформують фітінг і вдавлюють кромки металу в трубу, що створює механічну зв’язок елементів, що з’єднуються з фітингом. Для обпресування сполук використовують спеціальний прес для мідних труб, на якому закріплюються кліщі. Такий метод дозволяє отримати дуже міцне з’єднання без нагріву елементів трубопроводу.

На замітку! На сторінках нашого сайту ми вже розповідали про пресу для металопластикових труб. Більшість фірм виробників випускають універсальні преси з замінними прес-кліщами до них, які підходять для великої кількості фітингових прес-систем, що випускаються за єдиним стандартом.

Для монтажу мідних труб необхідно використовувати тільки якісний інструмент. Це гарантує надійність і довговічність з’єднань і продовжить термін служби трубопроводу в цілому.
