Фотореле для вуличного освітлення: типи, підключення, схема

Вуличне освітлення поступово стає все більш надійним і простим в обслуговуванні і управлінні. Це досягається завдяки автоматиці, яка безперервно удосконалюється. Крім того, використання сучасних розробок забезпечує економію, як, у разі використання фотореле для вуличного освітлення. В залежності від того, де буде використовуватися датчик світла, він може забезпечувати безперервну роботу світильника в нічні години, або керувати роботою освітлювальної установки за певною програмою.

Зміст

1 ЯК ПРАЦЮЄ ФОТОРЕЛЕ
2 ДОДАТКОВІ МОЖЛИВОСТІ КЕРУВАННЯ
3 ЯКІ БУВАЮТЬ ФОТОРЕЛЕ
4 ПІДБИРАЄМО ХАРАКТЕРИСТИКИ
5 МОНТАЖ ФОТОРЕЛЕ
- 5.1 Фотореле з двома (або парними) висновками
- 5.2 Фотореле з клемами для заземлення

Зміст

ЯК ПРАЦЮЄ ФОТОРЕЛЕ

Робота фотореле заснована на дії датчика світла. Цей прилад являє собою електронний детектор реагує на зміну освітленості. У ньому можуть використовуватися газорозрядні елементи, фоторезистори або фотодіоди. При зниженні рівня світла нижче певної величини датчик замикає електричні контакти, тим самим включаючи освітлення. З підвищенням освітленості відбувається розмикання контактів.
Важлива характеристика датчика фотореле для вуличного освітлення — поріг чутливості (він же — поріг спрацьовування). В залежності від схеми пристрою, поріг спрацювання може бути постійним (у найпростіших моделях) або настроюється. В останньому випадку є можливість підібрати оптимальний варіант включення і відключення освітлення з урахуванням конкретних вимог. Для цього передбачений перемикач або регулятор. Настройка параметрів спрацювання фотореле проводиться при першому його включенні, а також може коригуватися в подальшому. Крім того, на випадок непередбачених обставин передбачені вимикачі для ручного керування світильниками.

ДОДАТКОВІ МОЖЛИВОСТІ КЕРУВАННЯ

У більш складних моделях є можливість регулювати роботу фотореле за допомогою таймера. Тобто він буде керувати освітленням за розкладом — на добу, тиждень або більш тривалий термін. Конструкція може бути доповнена датчиком руху. У цьому випадку світло включається, коли датчик фіксує наближення людини або транспорту. Від помилкового спрацьовування, пов’язаного з різними перешкодами, передбачається спеціальний захист. Останнім часом набувають поширення моделі фотореле для вуличного освітлення, які можна програмувати через комп’ютер, тобто дистанційно. З урахуванням того, що на ринку представлені різні типи фотореле, що розрізняються параметрами, так і можливостями налаштування, вам не складе труднощів підібрати оптимальний варіант.

ЯКІ БУВАЮТЬ ФОТОРЕЛЕ

Фотореле для вуличного освітлення можна розділити на кілька типів.

Моделі з вбудованим датчиком освітлення. В таких приладах чутливий елемент — датчик освітлення, який знаходиться всередині прозорого герметичного корпусу. Робота пристрою повністю автономна.

Моделі з вбудованими фотодатчиком і таймером. Дозволяють проводити гнучку настройку пристрою, змінюючи режим включення освітлення в залежності від конкретних завдань.

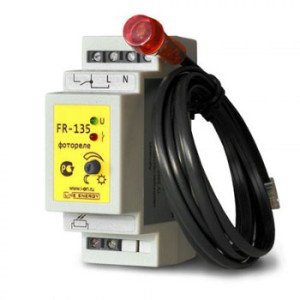

Моделі з виносним фотоелементом. Завдяки тому, що електронна начинка в них зібрана в окремому модулі, ізольованому від світлочутливого елемента, термін служби такої конструкції вище. Схема підключення пристрою в такому випадку може бути більш гнучкою: електронний блок розміщується в приміщенні, під захистом від несприятливого впливу навколишнього середовища, а датчик виноситься на вулицю.

ПІДБИРАЄМО ХАРАКТЕРИСТИКИ

Підбираючи фотореле, потрібно уважно вивчити його характеристики

Основні з них наступні:

Робоча напруга: зазвичай, 220 в (частота 50Гц), але зустрічаються моделі, розраховані на напругу 12 або 24 В; в імпортних моделях також використовується напругу 127 і 110 В (при запитке від централізованої електромережі буде потрібно установка блоку живлення); в кінцевому підсумку, залежить від того, за якою схемою буде підключено ваш пристрій.

Максимальний струм навантаження: від 6 до 16 А; показник дозволяє судити, на яке освітлення розраховано фотореле; параметр важливий при використанні на великих об’єктах: чим потужніший використовувані лампи, тим вище повинен бути струм; при висвітленні окремих під’їздів або дачних ділянок можна вибрати пристрій з невеликими значеннями.

Поріг спрацьовування: як правило, від 5 до 50 лк (люкс); в моделях з регульованою чутливістю датчика діапазон значень ширше.

Споживана потужність: позначається двома цифрами, які показують власну споживану потужність при спрацьовуванні пристрою (від 2 до 5-10 Вт) і при його роботі в черговому режимі (у сучасних моделей ця величина в межах 0,1 до 1 Вт).

Затримка від короткочасного затемнення: характеризує захист фотореле від помилкових спрацьовувань; може варіювати в межах 15-30 секунд.

Ступінь захисту: показує надійність конструкції з точки зору проникнення всередину оболонки пристрої сторонніх предметів та води; позначається індексами міжнародної класифікації ступенів захисту; фотореле, які можуть бути встановлені на вулиці під відкритим небом, зазвичай маркуються індексом IP65; інші часто зустрічаються індекси IP44 або IP40 говорять про те, що пристрій повинен розміщуватися в приміщенні; на вулиці їх допустимо використовувати виключно в захисному кожусі; в фотореле з виносним фотоелементом для модуля з датчиком часто вказується більш висока ступінь захисту, ніж для блоку з електронною начинкою.

Діапазон допустимих робочих температур: з урахуванням великих перепадів між зимовими і літніми температурами в нашій країні, бажано, щоб цей діапазон був якомога більшим, наприклад, -20 — +50°С.

Габарити і вага: сучасні фотореле компактні і невеликі за розмірами, тим не менш, вони можуть істотно відрізнятися за цими параметрами, що може позначитися на їх подальшому монтажі.

МОНТАЖ ФОТОРЕЛЕ

Підключення фотореле можуть утруднити ряд причин: існуюча схема розміщення освітлювальних приладів, обмеженість доступу до керуючих елементів, жорсткі нормативи часу включення світильників. Схема підключення фотореле залежить від конструкції пристрою. Нерідко вона зображена на самому приладі. А в технічному паспорті прикладена докладна інструкція по підключенню фотореле. У загальному випадку, схема підключення наступна.

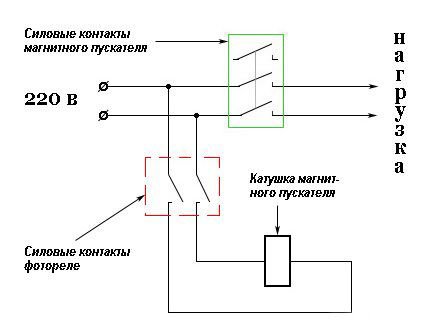

Фотореле має кілька проводів. Їх забарвлення може бути різною, але найчастіше вони промарковані синім (або зеленим), червоним і коричневим (або чорним) кольором, у деяких випадках є і буквене позначення: L — провід фази, N — провід нуля, Load — провід навантаження. Сам пристрій живиться синім проводом (N — «нуль»). Він підключається до «нуля» розподільної коробки, як і навантаження — освітлювальні лампи. Коричневий провід (L — «фаза») підводиться до введення фази. Червоний дріт (Load — «комутуюча фаза») призначений для підключення до фази, з якої струм йде на лампи. Якщо потужність ламп, що підключаються до фотореле, перевищує його потужність (наприклад, при запитке протяжної вулиці), навантаження підключається через магнітний пускач або контактор необхідної потужності.

Фотореле з двома (або парними) висновками

Введення фази замикають на відповідну клему на корпусі фотореле. Аналогічно підключають «нуль». Навантаження підводиться до відповідних висновків для «нуля» і фази.

Фотореле з двома висновками призначене для управління однією лампою. Щоб воно регулювало роботу декількох ламп, їх з’єднують в паралельну ланцюг і підключають, як було зазначено вище.

Фотореле з клемами для заземлення

Схема підключення така ж, як у вже описаних з тією різницею, що додаються заземлюючі проводи.
