При переїзді в нову квартиру або будинок завжди дуже гостро постає питання про якісному монтажі електропроводки, часто в нових квартирах в цілях здешевлення квадратного метра площі забудовники залишають роботи по електриці майбутнім власникам нових квартир. Все що ви можете побачити переступивши поріг свого нового житла, провід заведений в квартиру зі сходової площадки.
З чого ж починати при монтажі електропроводки своїми руками?
Зміст
- 1 Схема електропроводки в квартирі.
- 2 Монтаж електропроводки в квартирі.
- 3 Вибір автоматів і УЗО для квартири.
- 4 Вибір проводів для проведення квартири.
- 5 Електропроводка в квартирі своїми руками відео
Схема електропроводки в квартирі.
Будь-які будівельні роботи починаються з проектно-вишукувальних. В нашому випадку нам знадобиться скласти схему монтажу електропроводки в квартирі.
Складіть креслення вашої квартири в масштабі і розмітьте на ньому всі точки підключення розеток, освітлювальних приладів і вимикачів.

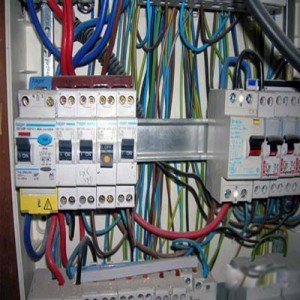

Починати планувати схему монтажу краще з розподільного щитка, саме через нього електроенергія потрапляє до вас у квартиру. У ньому будуть розташовуватися прилади обліку електроенергії та прилади захисту, які вбережуть вашу електричну мережу від короткого замикання. Електричний щит зазвичай розташований при вході в квартиру на стіні, або в спеціально зробленій для нього ніші, другий варіант підійде для цегляних стін, в панельках доведеться задовольнятися настінним щитком, якщо звичайно будівельники не передбачили спеціальну нішу при будівництві будинку. Якщо щиток знаходиться за межами квартири, відмінним варіантом буде провести в квартиру мідний дріт з перетином не менше 6мм кв. і розташувати в квартирі ще один електричний щиток. Висота на якій встановлюється розподільний щит коливається в межах 1,5-2 м від рівня підлоги, щоб забезпечити зручний доступ до щита для дорослих та не допустити вільний доступ для дітей.
На наступному етапі вам необхідно буде підрахувати кількість розеток, освітлювальних приладів і кількість вимикачів. Кількість розеток в житлових кімнатах зазвичай виходять з правила не менше 1 розетки на 6 квадратних метрів приміщення. В кухні і ванній кімнаті закладіть в проект більшу кількість розеток. Не менше 3-х для кухні хоча краще не менш 5-ти. Самі подумайте, скільки приладів зараз використовується сучасної господинею: холодильник, мікрохвильова піч, посудомийна машина, електричний чайник, блендер, хлібопічка, мультиварка і так далі. З ванною кімнатою все дещо простіше, зазвичай, вистачає 2 розеток. Для пральною машинкою, феном або електричної бритви. Якщо плануєте встановлювати бойлер, додайте ще одну розетку. Тільки краще запланувати для ванної кімнати окрему лінію і захистити її УЗО. Для корридоров і передпокою буде досить по 1-2 розетки.
Під освітлювальні прилади зазвичай прокладають окрему лінію. Вам лише необхідно розрахувати кількість точок освітлення і вимикачів.
Після того як кількість розеток подсчитаноэтого нанесіть розмітку на стіни квартири. Розетки зазвичай встановлюються на висоті 30-40 см від рівня підлоги, вимикачі 1-1,5 метра. Раніше вимикачі встановлювали на висоті 1,5 метра, але в сучасних квартирах все частіше, вимикачі встановлюються набагато нижче, це стає особливо актуально, якщо у вашій родині є маленькі діти, які просто не дістають до вимикачів встановлених на великій висоті. Плануйте, прокладення електричного кабелю строго вертикально або горизонтально, це вбереже вас надалі від випадкового пошкодження кабелю, при спробі просвердлити стіну або забити цвях.
Монтаж електропроводки в квартирі.
Монтаж електропроводки ділиться на три види:
1. Відкритий — використовується там, де неможливо застосувати прихований монтаж електропроводки, ви можете спостерігати таку проводку в старих будинках і квартирах, коли про прихованій проводці навіть і не думали. Зараз цей тип монтажу практично не застосовується, поступившись своє місце прихованого і комбінованого монтажу.
2. Прихований монтаж — провід укладається в стіни, широко застосовується при монтажних роботах у квартирах і котеджах.
3. Комбінований — проводка укладається в спеціальні канали, які кріпляться до поверхні стіни. Такий тип монтажу зазвичай використовується в офісних приміщеннях, дозволяючи електричної мережі максимально підлаштовуватися під потреби енергоспоживачів в короткі терміни.
Оскільки ремонт ми з вами робимо в квартирі , то розберемо більш докладно прихований монтаж електропроводки.
Якщо будинок, в якому ви придбали квартиру панельний, то напевно будівельники подбали про спеціальних каналах для електропроводки, як правило плити використовуються для будівництва вже мають спеціальні канали для проводки, вам залишиться лише протягнути в них електричний кабель і встановити розетки і вимикачі на їх законні місця.

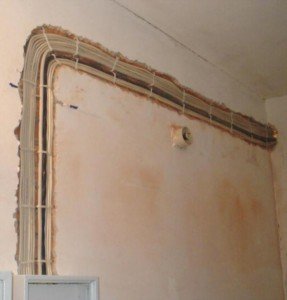

Якщо ж стіни вашого будинку цегляні то необхідно зробити штроби під проводку. Як альтернативу штроблення можна використовувати штукатурку, неоштукатурених стінах. Шар штукатурки цементно-піщаним розчином легко приховує проводку.
Для штроблення стін вам необхідно буде використовувати перфоратор або болгарку, також ви можете скористатися штроборізи, але його простіше взяти на прокат, ніж купувати.
Перед тим як приступити до штроблення необхідно розмітити стіни під штробу, врахуйте, що робити проводку потрібно строго вертикально або горизонтально. Під розетки проводите розведення горизонтально на рівні розеток, під вимикачі вертикально не доходячи до стелі 10-15 сантиметрів. Вище проводити проводку не варто, якщо у вашій квартирі заплановані натяжні стелі, високо змонтована проводка може стати перешкодою для його монтажу.
Глибина штроби під електропроводку зазвичай 1,5-2 см, так що не перестарайтеся з штробой. Для штроблення отворів під розетки та вимикачі скористайтеся спеціальною коронкою під розетки, якщо купувати коронку немає бажання, то просто розмітьте отвір під розетку, просвердліть отвори по колу і вибийте середину за допомогою зубила.

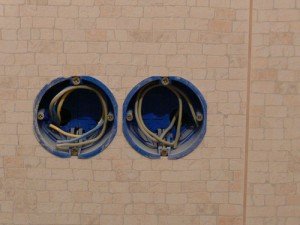

Проводку в штробі кріпляться за допомогою пластикових хомутиків або алебастр. Підрозетники в отвори також кріпляться за допомогою алебастру, при установці підрозетника робіть запас на товщину шпаклівки, якщо стіна буде додатково вирівнюватися з допомогою шпаклівки. Після проведення всіх оздоблювальних робіт підрозетники повинні бути врівень зі стіною.
Вибір автоматів і УЗО для квартири.

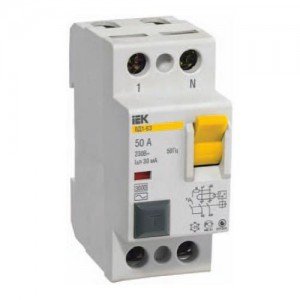

ПЗВ — пристрій захисного відключення використовується для захисту від струмів витоку.
Зазвичай у ванних кімнатах рекомендується використовувати ПЗВ до 30мА класу А.
Для розеткової групи рекомендується використовувати автомат на струм 25А типу В і ПЗВ на 30 мА.А для лінії освітлення буде достатньо автомата на 10 або 16А типу Ст.
Ви можете використовувати диференціальний автомат — цей прилад суміщає в собі функції автоматичного вимикача і УЗО і захищає вас і від струмів витоку і від коротких замикань.
Вибір проводів для проведення квартири.
Для монтажу електропроводки в квартирі краще використовувати мідний провід, т. к. він краще проводить струм порівняно з алюмінієвими дротами, більш гнучкий і менше ломок. Монтувати мідний дріт набагато зручніше, ніж алюмінієвий.

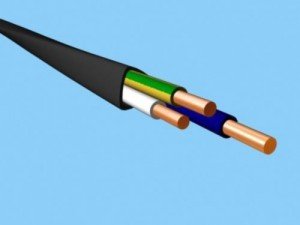

Для розведення в квартирі зазвичай використовується двох-і трижильний провід ВВГ або ВВГ НГ з перерізом не менше 2,5 кв. мм для розеток і 1,5 кв. мм для освітлення.
Якщо планується використовувати прилади з великою потужністю, наприклад електрична плита чи пральна машина, то перетин слід збільшити до 4 кв. мм.
З’єднувати проводаможно трьома різними способами: скручуванням, паянням і з допомогою клем. Третій варіант буде найбільш практичний у домашніх умовах, клеми надійно утримують кабель. Скрутка використовувалася раніше, але зараз фахівці вважають такий вид з’єднання самим не безпечним. Пайка набагато надійніше скрутки, але забирає багато часу і вимагає спеціалізованого обладнання. Як альтернативу звичайній скрутки можна використовувати бандажну скрутку, при якій два дроти з’єднуються м’яким мідним дротом меншого перерізу.
Ми розглянули основні моменти монтажу електропроводки в квартирі своїми руками. Тепер можна приступити до практики. Наступне відео закріпить все прочитане вами і відповість на деякі питання, які ми могли пропустити.
Електропроводка в квартирі своїми руками відео
Тільки не забувайте про техніку безпеки, роботу з електропроводкою проводяться при знеструмленій мережі, а проводка підключається до автоматів в останню чергу, після того як всі роботи по монтажу електропроводки закінчені, всі оголені кінці проводів заізольовані і не перетинаються між собою.
