Електропроводка на кухні: схема і монтаж розводки

За статистикою, кухня є кімнатою з найбільшим енергоспоживанням. У ній зосереджена третя частина домашніх побутових електроприладів: пральна і посудомийна машина, електродуховка, мікрохвильовка і багато іншого. Плюс до всього, з появою новинок додаються дрібні енергоспоживаючі прилади: міксер, хлібопічка, тостер. З кожною покупкою нового електроприладу зростає навантаження на електропроводку. Якщо ви думаєте, що заміна старих розеток поліпшить ситуацію, то це не так. Одного разу, невідповідна навантаженні розводка проводів може не витримати споживаної потужності, та електропроводка на кухні перегорить. Тому капітальний ремонт кухні повинен починатися з заміни розводки, яку можна виконати своїми руками.

Електропроводка на кухні: схема і монтаж розводки

Зміст

  • 1 Розраховуємо потужність мережі
  • 2 Підбираємо дріт
  • 3 Побудова схеми розводки
  • 4 Установка електрощитка
  • 5 Монтаж вимикачів і розеток на кухні
    • 5.1 Штроблення стін під проводку
    • 5.2 Укладання дроту
    • 5.3 Установка розеток і вимикачів

Розраховуємо потужність мережі

Перш ніж розпочати заміну старої розведення проводів, треба визначити тип підведеної в кухню електромережі. Зазвичай в старих квартирах з газовою плитою прокладена однофазна мережа. Такий варіант розведення не дуже хороший для високого енергоспоживання, так як все навантаження лягає на один провід. Більш вдалу розведення являє трифазне підключення, підведене в кухню з встановленою електроплитою. У такій системі навантаження розподіляється по трьох проводах, створюючи додатковий запас потужності.

На наступному етапі підраховуємо загальну потужність всіх електроприладів, планованих для установки на кухні. Це легко зробити, прочитавши в інструкції кожного електроприладу його споживану потужність. Стандартне енергоспоживання всіх приладів на сучасній кухні становить від 9 до 15 кВт. Хоча одночасно всі електроприлади навряд чи будуть працювати, проводку краще зробити з запасом потужності.

Електропроводка на кухні: схема і монтаж розводки

У цьому примірному переліку приладів сумарна потужність кухонної техніки досягає 14 кВТ

Підбираємо дріт

Розрахувавши потужність майбутньої проводки, переходимо до вибору дроти. Для внутрішньої електропроводки застосовуються алюмінієві або мідні дроти в діелектричної ізоляції:

  • Алюмінієвий дріт найбільш поширений для внутрішніх розводок. Це пов’язано з його дешевизною і малою вагою. На цьому достоїнства закінчуються. Велике електричне опір алюмінію за правилами експлуатації електричної вимагає використовувати проводу з великим перетином. Товста проводка створить труднощі при монтажі, псуючи зовнішній вигляд стіни. Опір алюмінію викликає нагрівання проводки, який супроводжується ослабленням контактів. Збільшується від перегріву крихкість алюмінію суттєво скорочує термін експлуатації проводу;
  • Недолік мідного дроту тільки в його дорожнечу. Для внутрішніх приміщень мідна проводка набагато безпечніше, ніж алюмінієва. Це пов’язано з меншим електричним опором міді, зменшує ймовірність нагрівання всієї розводки. Мідний провід стійкий до численних згинань, має тривалий термін експлуатації і не зменшує провідність струму після окислення.

З наведеної нижче таблиці підбираємо відповідний для робіт кабель:

Електропроводка на кухні: схема і монтаж розводки

Побудова схеми розводки

Перш ніж зробити своїми руками розведення, потрібно розрахувати точну її схему. Ряд правил допоможуть в роботі:

  • найпростіша схема проводки передбачає монтаж однієї розподільчої коробки. Такий варіант не підійде для кухні з великою кількістю енергоспоживаючих приладів;
  • кухонні розводка повинна включати кілька розподільних коробок, від яких йде запитывание різних приладів;
  • правильний монтаж проводки вимагає створення окремих гілок: для підключення розеток, освітлювальних приладів, потужних побутових приладів;
  • на кожній гілці встановлюють УЗО для захисного відключення;
  • якщо все ж розраховується схема з однієї розподільною коробкою, необхідно використовувати тільки трижильний провід перетином не менше 4 кв. мм Дріт укладають в пластикову трубу.

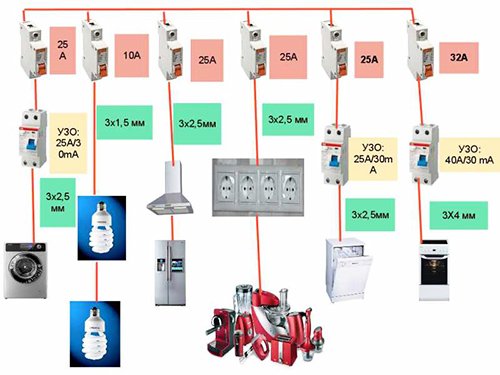

Електропроводка на кухні: схема і монтаж розводки

Приклад схеми підключення електричної розводки на кухні

Безпека побутової техніки забезпечує заземлення, при монтажі якого забороняється:

  • з’єднувати заземлення з нульовим дротом;
  • заземлювати нульові і заземлюючі жили різних ліній;
  • робити заземлення з окремого проводу.

Установка електрощитка

Для підвищення безпеки і зручного управління розведенням замість традиційної коробки розподілу можна зробити монтаж електрощита:

  • у щиті на вході монтуємо УЗО потужністю, що відповідає загальному струму навантаження. Для однофазної мережі підійде УЗО на 50 А.
  • сукупність паралельних розеток допускається не більше 5 штук. Кабелем НГ 3х2,5 підключаємо розетки на окремі автомати потужністю 25 А.
  • дроти від приладів освітлення з’єднуємо паралельно з підключенням до автомата на 6 А. Для зручності управління системою лінії місцевого і загального освітлення можна під’єднати до різних УЗО.
  • Монтаж вимикачів і розеток на кухні

    Складаючи схему розташування розеток і вимикачів, обов’язково треба врахувати місця встановлення меблів та електроприладів. Ряд правил допоможе створити зручність і безпеку на кухні:

    • виконуючи монтаж розеток, віддайте перевагу моделям, розрахованим на 16А з керамічними вставками;
    • вимикачі можна використовувати розраховані на роботу з меншим навантаженням. Тут треба звернути увагу на зовнішній вигляд. Робочі клавіші швидко забруднюються від частого використання і з гладкої поверхні легше видаляти бруд під час прибирання;
    • у сучасній квартирі монтаж розеток від підлоги виконують на висоті 40 див. Виняток можуть бути розетки, встановлені над стільницею для зручного підключення побутових приладів;
    • вимикачі монтують на висоті близько 1 м від підлоги у вільних для доступу місцях. Найбільш зручно помістити вимикач на відстані 15 см від косяка вхідних дверей або на стіні при вході в кухню. Для включення додаткового освітлення треба зробити окремі вимикачі.

    Електропроводка на кухні: схема і монтаж розводки

    Штроблення стін під проводку

    Склавши детальну схему електропроводки, можна приступати до штроблення стін, так як прихована проводка не буде псувати естетичний вигляд кімнати. Цю операцію легко виконати своїми руками за допомогою штроборізи або перфоратора. Озброївшись інструментом, можна приступати до роботи:

  • Намагаючись створити мінімальну довжину штроб, на стіну наносимо розмітку. Кути повороту штроб необхідно робити прямими. Це полегшить прогнозування розміщення проводки під штукатуркою, якщо доведеться свердлити отвори в стіні.
  • По намальованій розмітці пробиваємо канавки і поглиблення для монтажу підрозетників.

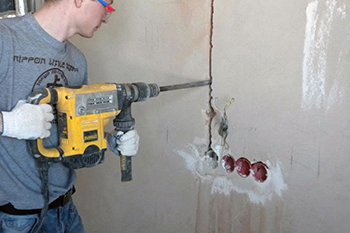

  • Електропроводка на кухні: схема і монтаж розводки

    Штроблення стіни на кухні

    Укладання дроту

    Враховуючи наступні поради, монтаж проводів своїми руками не складе особливої праці:

  • через кожні 40 см в канавці свердлимо отвори діаметром 6 мм.
  • провід затягуємо у пластикову гофровану трубу і прокладаємо по канавках.
  • трубу кріпимо спеціальними пластиковими дюбель-скобами, вставляючи їх в просвердлені отвори.
  • закінчивши монтаж проводу, пробником продзвонюємо всю систему, перевіряючи на відсутність обриву, всі канавки закладаємо штукатуркою.

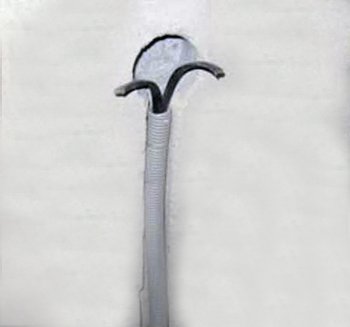

  • Електропроводка на кухні: схема і монтаж розводки

    Провід в гофре покладений в штробі



    Установка розеток і вимикачів

    Фіналом роботи служить монтаж в підготовлені гнізда розеток і вимикачів:

  • У підготовлені поглиблення кріпимо пластикові підрозетники. В їх днище є технологічні отвори для проводів. Підрозетник отвором надягаємо на виступаючий із стіни дріт, встановлюємо в поглиблення і фіксуємо гвинтами. Всі щілини між корпусом підрозетника і стіною закладаємо цементним розчином чи гіпсом.

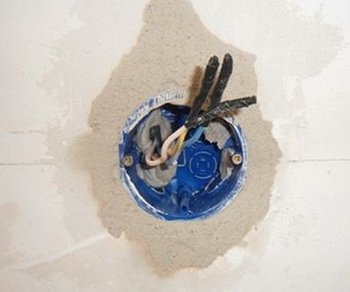

    Електропроводка на кухні: схема і монтаж розводки

    Встановлений підрозетник

  • Монтаж самих вимикачів і розеток робимо після закінчення всіх оздоблювальних робіт. Виступаючі зі стін кінці дроту під’єднуємо до клемних колодок і закріплюємо механізм в корпусі підрозетника. Зверху надягаємо декоративні накладки з пластику.
  • Коли всі роботи завершено, залишається підключити проводку до загальної електромережі і випробувати її.
  • Встановлена своїми руками електрична проводка на кухні, при дотриманні всіх рекомендацій і правильних розрахунків, надійно прослужить довгі роки. Запас потужності дозволить в майбутньому додавати нові електроприлади, не побоюючись перегріву і замикання проводів.
