Електричний щиток в квартирі: збірка і установка

Важко уявити сучасне життя без використання різних електроприладів. Але їх достаток створює проблеми при підключенні і надає високе навантаження на електричну мережу, що різко знижує пожежобезпечність. Зниження навантаження може сприяти роздільне управління електроприладами, для чого збирається і встановлюється електричний щиток в квартирі. Виконати його компонування можна своїми силами. Але щоб електроприлади можна було включити без побоювання, необхідно правильно скласти схему щитка, розібратися в його устрої, врахувати всі вимоги по установці.

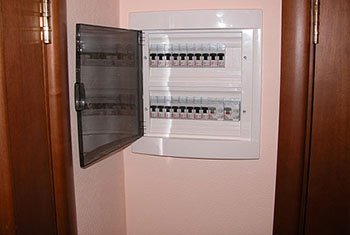

Електричний щиток в квартирі: збірка і установка

Зміст

  • 1 Основні вимоги до електричних щитів
  • 2 Складання електричної схеми
  • 3 Принципи підбору електрощитка
  • 4 Монтаж електрощитка в квартирі
    • 4.1 Установка навісного електрощитка
    • 4.2 Монтаж вбудованого щитка
  • 5 Процес складання електрощитка

Основні вимоги до електричних щитів

До підбору електрощита потрібно ставитися дуже серйозно. Адже від цього залежить в першу чергу безпека вдома, а потім вже комфортне використання приладів.

До електрощитка та його встановленні згідно ГОСТам пред’являються наступні вимоги:

  • заповнення щитка здійснюється строго по технічній документації. В ній буде зазначено кількість захисних апаратів, можливих до встановлення, їх номінальний струм;
  • щиток обов’язково повинен бути позначений умовним знаком електричної безпеки, на якому зазначено номінальна напруга;
  • матеріал, використовуваний для виготовлення щитка, повинен бути негорючим і токонепроводимым. Це може бути пластик або метал, покритий спеціальною фарбою;
  • на проводах має бути позначення групи підключаються приладів;
  • корпус і дверцята щитка повинні мати заземлення. Також повинні бути передбачені вушка для опломбування.

Крім підбору щитка необхідно скласти електричну схему щита. Грамотне її складання полегшить складання щитка і його перенесення, а проблем при прийманні робіт електриком не виникне.

Складання електричної схеми

Цей етап є обов’язковим. А це обумовлено наступними факторами:

  • при модернізації електромережі або її ремонті можна буде швидко визначити, за який ділянка відповідає кожен елемент. Це також актуально, якщо планується перенесення щитка;
  • щоб електрик прийняв проведені роботи, наявність схеми обов’язково;
  • зі схемою складання щитка здійснюється набагато легше.

Складається схема в кілька етапів:

  • Визначається система електропостачання будинку.
  • Точки споживання електроенергії поділяються на кілька груп.
  • На підставі цих даних і формується схема.
  • Від типу електропостачання залежить спосіб підключення та заземлення щитка.

    Дізнатися тип системи електропостачання та заземлення будинку можна, заглянувши в щиток, якщо здійснюється його перенесення, або звернувшись у відповідні органи. У сучасних будинках частіше використовується система TN-S або TN-C-S. По квартирі прокладається трижильний мідний дріт, а до розподільного щита на поверсі підведений кабель, що має три фази, нуль і землю PE.

    У будинках старої забудови може бути використана система TN-C, де по квартирі прокладений двожильний алюмінієвий і мідний кабель, а до розподільного щитка підведений кабель з трьома фазами і однієї житлової PEN, в якій нуль і земля суміщені.

    Розбивка точок споживання дозволяє значно полегшити роботи з монтажу і заощадити матеріали. Фахівці рекомендують розбивати їх на такі групи:

    • розетки з приміщень;
    • вимикачі освітлення приміщень;
    • найбільш потужні споживачі (мікрохвильова піч, посудомийна або пральна машина, бойлер) виділяти окремими автоматами.

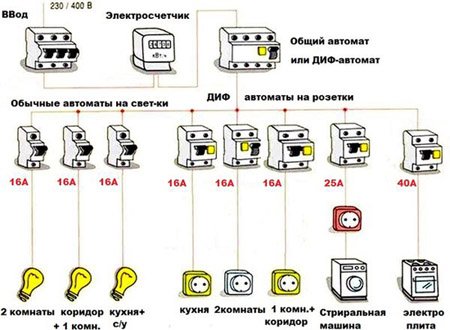

        Електричний щиток в квартирі: збірка і установкаПриблизна схема електропроводки для 3-4 квартири

    Для різних споживачів використовуються різні автомати:

    • УЗО на 16А для вимикачів;
    • УЗО на 16-20А для розеток;
    • УЗО на 25А для побутової техніки;
    • УЗО 32-63А для електроплити.

    Скласти схему можна самостійно при наявності певних навичок і знань у позначеннях. Але краще, щоб це зробив кваліфікований електрик. Він зможе врахувати всі нюанси.

    Принципи підбору електрощитка

    Складена схема дозволяє прикинути, скільки в системі буде автоматів, ПЗВ і т. д. Сучасні щитки мають модульне виконання. Для складання електричного щитка в квартирі використовуються елементи, кратні по ширині 18 мм, тобто кожен модуль має розмір 18 мм. УЗО або ДИФЕРЕН-автомат займає по ширині два модуля, а автомат – один.

    Принципи вибору електрощитка:

    • розмір потрібно брати з запасом. Це дозволить пізніше здійснити перенесення щитка на інше місце або модернізацію схеми без проблем;
    • підбір щитка потрібно здійснювати з урахуванням типу прокладки електропроводки. Виділяють моделі для зовнішньої (накладні) або прихованої проводки (вбудовані);
    • бажано віддавати перевагу пластиковим щитків, точно не проводять струм.

    Монтаж електрощитка в квартирі

    Якщо ви здійснюєте збірку щитка або його перенесення, то в першу чергу потрібно визначитися з місцем установки. Рекомендують встановлювати його максимально близько до місця вводу електроживлення в квартиру.

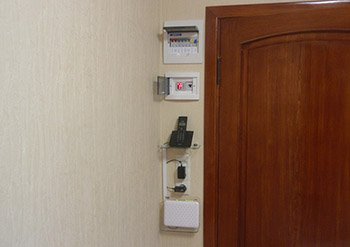

    Електричний щиток в квартирі: збірка і установка

    Важливо стежити, щоб до нього був забезпечений безперешкодний доступ. У залежності від габаритів щитка підбирається висота його установки (1,4-1,7 м від підлоги). Орієнтуватися можна по верхньому ряду автоматів, який для простоти монтажу і подальшого обслуговування повинен розташовуватися на рівні очей. Установка щитка здійснюється двома способами:

    • відкритим – для накладного;
    • прихованим – для вбудовуваного.

    Розглянемо кожен з них більш докладно.

    Установка навісного електрощитка

    Якщо прокладка електропроводки здійснювалася відкритим способом, то доцільно використовувати навісний щиток. Перед монтажем його слід розібрати.

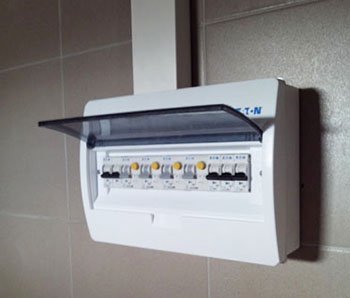

    Електричний щиток в квартирі: збірка і установка

    На задній стінці повинні бути чотири отвори під кріплення. У разі відсутності таких потрібно просвердлити їх самостійно. Приклавши щит до стіни на потрібну висоту, потрібно зробити розмітку під перший дюбель. Потім під нього свердлиться отвір, і щиток прикручується до стіни. За допомогою будівельного рівня виставляється потрібно становище і робиться розмітка під інші кріплення. Потім щиток прикручується до стіни остаточно.

    Кріплення вибираються з урахуванням матеріалу основи:

    • при закріпленні на металевій або дерев’яній рейці потрібно відповідні саморізи;
    • на бетон або повнотіла цегла досить дюбелів 6х40 мм;
    • на силікатна цегла – дюбелі 8х100 мм;
    • на саман – анкера довжиною не менше 80 мм

    Завести дроту можна через спеціальні отвори в щитку або вирізати за допомогою болгарки одне велике.

    Монтаж вбудованого щитка

    При перенесенні або установки вбудованого електричного щитка в квартирі будьте готові до утворення великої кількості сміття і пилу. Трудомісткість такої роботи значно вище, особливо при облаштуванні ніші у бетонній стіні. Слідкуйте за тим, щоб не пошкодити комунікації, що йдуть в стіні.

    Електричний щиток в квартирі: збірка і установка

    Якщо стіни виконані з панелей або гіпсокартону, то про облаштування ніші потрібно подбати ще на етапі облицювання. У бетонній або цегляній стіні потрібно буде вибивати нішу. В обох випадках беруться припуски по 2-3 см, у тому числі і по глибині.

    Розмітку роблять на підставі розмірів щитка. Формування ніші здійснюється за допомогою болгарки з колом великого діаметру. З її допомогою по периметру прорізається штроба. Потім за допомогою перфоратора по периметру на потрібну глибину просвердлюється велика кількість отворів. Після цього можна переходити до вибивання ніші, замінивши свердло на піку.

    У сформовану нішу закріплюється коробка щитка. Попередньо для неї робиться розмітка отворів під кріплення, і заводяться кабелі. Якщо щиток невеликого розміру, то його можна закріпити в ніші за допомогою алебастру.

    Процес складання електрощитка

    Після установки корпусу і закладу в нього кабелів може бути здійснена збірка електрощитка та його підключення. Для цього необхідно виконати наступний ряд операцій:

  • В першу чергу встановлюються DIN-рейки розміром 35 мм. На них буде здійснюватися установка автоматів, електролічильника, шин для з’єднання заземлюючих провідників і нульових проводів окремо. Закріплення їх на рейку здійснюється за допомогою засувки. Вона сконструйована таким чином, щоб їх можна було безперешкодно переміщати.
  • Потім встановлюється необхідна кількість елементів у відповідності зі схемою і дві шини. Запитувальний кабель під’єднується до вступного автомата, який ставиться першим зліва зверху. Бажано вводити зверху для зручності.
  • Підключаємо ввідний автомат. Фази рекомендують підключати знизу, щоб було зручніше ставити перемички зверху.
  • Після цього автомати з’єднуються перемичками і починається збірка схеми у відповідності зі схемою. Нуль береться з нульової шини для кожного автомата окремо. Жовто-зелений провід автомата з’єднується з шиною заземлення. Туди ж за допомогою мідного дроту приєднується корпус і дверцята металевого корпусу.
  • Щоб надалі не помилитися, робіть нульові перемички синім кольором, а фазні – відрізняється від нього.

    Перенесення або установка електрощитка повинні здійснюватися тільки після відключення живлення на квартиру. Якщо ви сумніваєтеся у своїх можливостях, то краще довірити процедуру складання фахівця або робити все під його контролем.

    Після складання електрощитка залишиться тільки прикрутити кришку і перевірте результат, подавши напруга.
