Як показала практика, найбільше поширення в будівництві отримала двотрубна мережу для транспортування теплоносія. Наприклад, система опалення багатоквартирного будинку може найбільш ефективно функціонувати лише за умови наявності двох магістралей.
Зміст
Типи опалювальної мережі будинку з двома магістралями
Основна відмітна особливість цієї системи – наявність двох труб:
- Одна з них транспортує теплоносій від нагрівального котла до опалювальних приладів, регістрів;
- Друга магістраль потрібна для виведення охолодженої рідини і повернення її в казан.
Головна перевага такого підходу – рівномірна подача теплоносія з однаковою температурою у всі обігрівальні прилади.
Якщо використовується однотрубна магістраль, то теплоносію доводиться проходити через всі трубопроводи і опалювальні пристрої послідовно — в результаті батареї і радіатори, які знаходяться в кінці ланцюга, погано прогріваються.
Існує думка, що двотрубна система вимагає фінансових витрат в подвійному обсязі (в порівнянні з однотрубною). Але це не зовсім так: однотрубні підхід вимагає установки труб великого діаметра, в двотрубної ж магістралі можна обійтися виробами меншого діаметру, відповідно і коштувати вони будуть дешевші. Те ж саме відноситься і до розмірів фітингів — різниця у вартості невелика.
Невеликі розміри опалювальних елементів не псують інтер’єр приміщення, але при необхідності трубопровід можна закрити (і таким чином замаскувати) в будівельних конструкціях.
Розводка труб може бути виконана одним з наведених нижче способів:
- Горизонтальний — зазвичай монтується в малоповерхових будинках, мають велику протяжність, наприклад, це може бути склад або виробничий цех. Такий спосіб обігріву часто використовується і в панельно-каркасних будівлях, тобто там, де мало або зовсім немає простінків і є можливість монтажу стояків на сходовій клітці, або в коридорі. Застосування горизонтальної розводки передбачає постійну циркуляцію теплоносія.
- Вертикальний — передбачає під’єднання пристроїв до основного стояка, встановленим у вертикально. Вертикальна система використовується в багатоповерхових будинках, де кожен поверх під’єднується окремо.
Використовуючи горизонтальну двотрубну систему опалення власник будинку зможе заощадити на її монтажі, але вертикальна мережа майже не утворюється повітряних пробок, що спрощує її експлуатацію.
до меню ?
Двотрубна мережу і види розводки
При використанні вертикального і горизонтального схем розташування труб можна використовувати два типу розводки — верхній або нижній. Однак двотрубна система опалення багатоповерхової будівлі (де використовується вертикальна схема розташування трубопроводу) найчастіше має нижню розведення. Це пов’язано з утворенням більшого тиску, викликаного різницею температур теплоносія і «обратки», що сприяє подоланню теплоносієм трубопроводу.

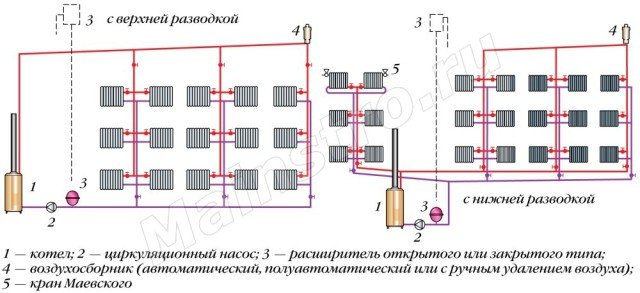

Верхня і нижня розводки
У чому ж полягають особливості обох типів розводки?
Нижня розводка
У цьому випадку магістраль з розігрітим теплоносієм прокладається в цокольному поверсі, підполі або підвалі. Обратка, повертає охололу воду в нагрівальний котел, розташовується ще нижче.
При облаштуванні нижньої розводки 2-х трубна мережу опалення будинку зажадає пристрою верхній повітряної лінії для відведення зайвого повітря. Щоб тепло рівномірно розподілялося по системі, котел потрібно розташовувати якомога нижче по відношенню до батарей.
Основна перевага, яку буде мати мережу з природною циркуляцією і нижньою розводкою – малі тепловтрати.
Верхня розводка
Робиться зазвичай по горищу, який обов’язково доведеться утеплювати. Монтаж верхньої розводки передбачає встановлення розширювального бачка в найвищій точці опалювальної мережі. Очевидно, що якщо будинок має плоский дах без горищного приміщення, то подібний спосіб облаштування розведення явно не підійде.
Головний плюс такого способу розведення – великий тиск в подаючих стояках (якщо використовується 2-х трубна мережу з природною циркуляцією).
до меню ?
Циркуляція рідини в системі
За напрямом руху теплоносія опалювальний контур має свою класифікацію:
Сучасна 2-х трубна опалювальна система може мати насос, що забезпечує примусову циркуляцію теплоносія. Зазвичай він встановлюється в будинку, що мають два і більше поверхів.

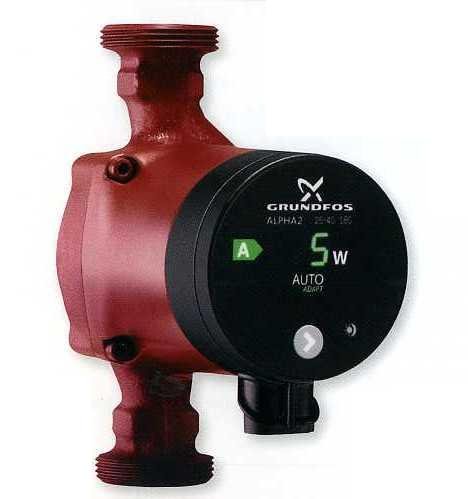

Циркуляційний насос Grundfos
Якщо будинок невелике та одноповерхова, то цілком підійде варіант, де вода циркулює самопливом, але в цьому випадку необхідно організувати невеликий ухил. Втім, в магістралях з примусовою циркуляцією ухил теж необхідний — він забезпечить рух води у разі відключення будинку електрики або виходу насоса з ладу.
Рух води без насоса здійснюється згідно з законами фізики — при нагріванні гаряча рідина витісняє холодну, завдяки чому і відбувається її переміщення по трубопроводу.
Якщо планується організація опалення з природною циркуляцією, то мережа повинна мати розширювальний бачок у вищій точці трубопроводу для видалення повітря з системи.
до меню ?
Особливості монтажу

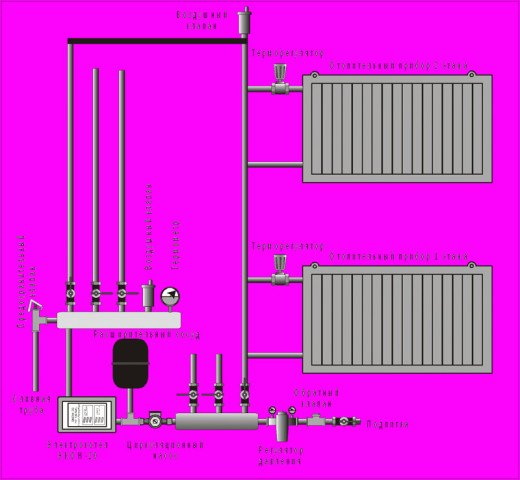

Схема монтажу виглядає приблизно наступним чином. До обогревательному котла під’єднується труба, подає гарячий теплоносій. До цієї магістралі підключається компенсаторний бачок, має сигнальний патрубок і слив. Від бачка йде верхній трубопровід, який розносить тепло по батареях. «Обратка» йде від радіаторів і приносить воду в нижню частину котла.
Контур опалення включає в себе дві магістральні труби. Та, що з гарячим теплоносієм, розташовується зверху, «обратка» — знизу. При цьому нижня і верхня магістраль повинні бути розташовані паралельно один одному. Крім цього, монтаж передбачає дотримання цілого ряду правил:
- радіатори, байпас з насосом та інші технологічні вузли повинні бути забезпечені кранами, які полегшують обслуговування;
- подає труба повинна мати теплоізоляцію;
- розподільчий бачок, встановлений на горищі, потрібно утеплити (якщо бачок на опалювальної мансарді, то це необов’язково);
- трубопровідна система жилого будинку повинна мати мінімальну кількість поворотів на 90 градусів і інших напуску, в яких утворюються повітряні пробки;
- крок кріплення опор магістралі – не менше ніж через кожні 1,2 м;
Типові помилки при влаштуванні системи опалення ви можете побачити на відео:
Підключення батарей може здійснюватися двома способами: паралельним або колекторним. В останньому випадку двотрубна мережа дозволяє регулювати температуру кожного радіатора окремо. Але в цьому випадку кількість монтуються труб збільшується.
Якщо все зроблено правильно, то отримана опалювальна мережа повинна являти собою замкнутий контур. В результаті опалювальні прилади будуть мати приблизно однакову температуру. Щоб оптимізувати витрату теплової енергії, можна поставити термостат, який буде автоматично оптимізувати роботу котла, запобігаючи зайвий витрата тепла
