Серед додаткового обладнання в системах опалення з рідинним теплоносієм, актуальні циркуляційні насоси. Вони застосовуються в опаленні на будь-якому виді палива.
У більшості випадків установка додаткового насоса в систему з природною циркуляцією значно підвищує швидкість переміщення і прогрів приміщення. Сам пристрій не відрізняється особливо складною конструкцією і має невеликі розміри.
Особливу увагу варто приділити параметрам додаткового насоса і монтажу.
Зміст:
- Установка додаткового обладнання
- Правильне положення – запорука надійної роботи
- Особливості електромонтажу
- Особливості трубопровідної обв’язки
- Спосіб монтажу
- Підключення
Установка додаткового обладнання
Доробка існуючої системи опалення буде необхідна в наступних випадках:
В кожній з цих ситуацій установка додаткового пристрою здатна забезпечити якісний прогрів кожного приміщення в будинку.
Візьміть на замітку: неправильні розрахунки майбутньої системи опалення можуть призвести до неефективного функціонування.
Одним із способів усунення цього недоліку є встановлення додаткового насоса циркуляції. Дане рішення буде набагато вигідніше, ніж повна заміна основного обладнання з підходящими характеристиками.
Правильне положення – запорука надійної роботи
Найчастіше в приватних будинках встановлюють насоси з мокрим ротором.
Особливістю конструкції обладнання є відсутність спеціальних мастильних матеріалів.
Теплоносій опалювальної системи виступає охолоджувачем і змащує обертові елементи.
З урахуванням цієї особливості існують такі правила, які в обов’язковому порядку повинні дотримуватися:
- вал насоса строго в горизонтальному положенні щодо статі;
- напрямок руху теплоносія має збігатися зі спеціальною відміткою на обладнанні;
- установка на ділянці системи з мінімальною температурою теплоносія.
Підключення додаткового обладнання для системи опалення виконується через централізовану електрощитову, у якої є можливість управління.
У нових моделях циркуляційних насосів є захист і стійкість до струмів блокування, тому можна виконати звичайне підключення з заземленням.
Також має виключатися пряме попадання рідини на клемну коробку. Відповідно при встановленні розміщення повинно бути збоку або зверху.
Особливості трубопровідної обв’язки
Крім правильної установки самого циркуляційного насоса, необхідно коректне розміщення ряду інших елементів і дотримання технологічних вимог. А саме:
- по ходу руху теплоносія, але перед насосом встановлюється сітчастий фільтр;
- запірна арматура встановлюється по обидва боки;
- для моделей значної потужності необхідно встановити антивібраційні вставки (для малопотужних насосів – необов’язково);
- при наявності двох і більше циркуляційних насосів кожен напірний патрубок оснащується зворотним клапаном, а також необхідна обов’язкова установка аналогічного резервного пристрою;
- відсутність навантажень стиску та тиску, а також кручення зі сторін решт трубопроводів.
Спосіб монтажу
Встановити обладнання для ефективної циркуляції теплоносія в системі можна двома способами:
- окремим агрегатом;
- безпосередній врізку в систему опалення.

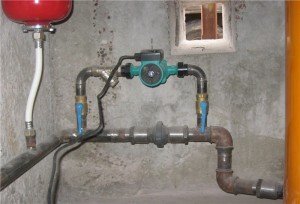

Найчастіше віддають перевагу другому варіанту. В його реалізації є два підходи. Перший полягає у простій врізки циркуляційного насоса в трубу подачі.
Другий припускає використання П-образного елемента, який кріпиться в двох місцях до основної труби. Посередині цієї конструкції встановлюється циркуляційний насос. Дана реалізація установки характеризується наявністю обводу.
Корисно знати: в системах з природною циркуляцією передбачена можливість відключення насоса контуру.
У разі частих перебоїв з подачею електроенергії з централізованої системи, дана конструкція дозволить забезпечити працездатність системи. Хоча і з меншою ефективністю.
Підключення

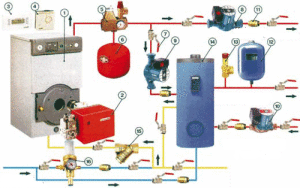

Схема підключення насосів (натисніть для збільшення)
Процес підключення додаткового циркуляційного насоса полягає у кількох етапах:
У разі простою циркуляційного насоса необхідно спустити повітря перед запуском, так як він з часом накопичується.
Можливо, Вам буде цікава стаття про різних виробників теплових насосів.
Про особливості теплового насоса «грунт-вода» Ви можете почитати тут.
Установка додаткового циркуляційного насоса в опалювальну систему з рідинним теплоносієм дозволить отримати наступні переваги:
- підвищити ККД;
- забезпечити рівномірний розподіл тепла;
- знизити витрату палива;
- використовувати труби меншого діаметру;
- значно прискорити процес прогріву, навіть у найвіддаленішій кімнаті.
Конструкція насоса відрізняється надійністю і тривалим ресурсом при правильному монтажі і підключенні. Вибір відповідної моделі по потужності і іншим характеристикам краще довірити фахівцям.
Як встановлювати додатковий насос в систему опалення, дивіться у наступному відео:
