Димник на димар своїми руками: креслення, відео урок

Досить часто під флюгером мають на увазі декоративний елемент, розташований на димарі або просто на даху будівлі. Насправді флюгер або димник, або навіть ковпак – це елемент димоходу, який служить для захисту останнього та поліпшення його експлуатаційних властивостей. На фото представлена флюгарка з декоративним флюгером.

Види димніков

Зміст

Застосування

Конструкція печі вивірена віками, в ній немає ні зайвих елементів, ні частин, які виконували б функцію прикраси. Повною мірою це стосується і флюгера. Верхня частина димоходу піддається постійному впливу температури, дощу, снігу і вітру, що сприяє швидкому її руйнування. Ковпак захищає димохід від намокання, відводить вологу, захищає від попадання всередину труби дрібного сміття. Флюгер також сприяє кращому функціонуванню димаря, оскільки його конструкція, з одного боку, збільшує тягу, а з іншого – захищає від виникнення зворотної тяги. Димник не перешкоджає вільному виходу газів і відводить конденсат, яке утворюється у верхній частині труби. Виготовити ковпак можна своїми руками.

Види ковпаків або флюгерів

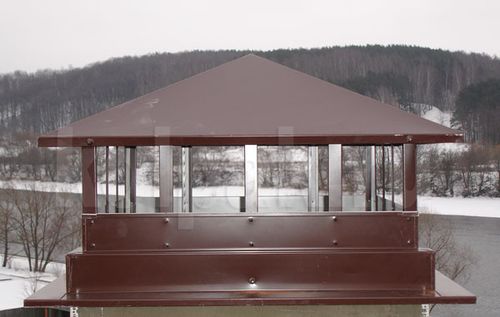

Флюгарка у вигляді четырехскатного будиночка – найпоширеніший, судячи з відгуків, варіант. На фото представлений стандартний вигляд.
Флюгарка з флюгером – «будиночок», оздоблений різьбленою фігуркою.
Флюгарка з кришкою – при сильному вітрі не перешкоджає вільному виходу диму.
Димник з навершием у вигляді півкола.
Димник з плоским навершием.
Флюгарка з вітрової дахом – забезпечує додатковий захист при снігопаді.

Гарний димник

Форми ковпаків можуть бути самими різними: шатрові, двосхилі, чотирьохскатні, склепінні – кількість варіантів в даному випадку обумовлено як раз естетичними уподобаннями.

Матеріал

Так як ковпак призначений для виконання функції захисту, то матеріали, які використовуються для його виготовлення, повинні відрізнятися високою корозійною стійкістю.

Нержавіюча сталь з полімерним покриттям – самий доступний і популярний варіант.
Оцинковане залізо.
Мідь – судячи з відгуків, відрізняється найбільшою стійкістю.

Виготовлення димника

Для виготовлення димника своїми руками потрібно лист металу, металевий брусок 10мм, куточок з шириною 40-45 мм і відповідні інструменти.

Завмер труби – флюгарка повинна перекривати всю площу верхньої частини труби, і якщо на димарі є розширення, то і його теж. Вимірюються зовнішні і внутрішні (димохідний канал) параметри труби. Оскільки ковпак одягається на трубу, то зовнішні параметри збільшуються на 4-5 мм. На кресленні представлений спосіб виміру труби.

З листа металу вирізаються чотири заготовки, по дві для ковпака і кришки ковпака. На кресленні представлена заготівля кришки для ковпака. Перед роботою на заготовках слід видалити куточки.

На заготівлі димника підгинається капельник – ширина 1см, кут 45 градусів. Для надання потрібної форми використовується металевий куточок.

Виробляються загини металу (2 см в протилежну сторону) у верхній частині заготовок, потім в ту ж сторону згинається по центральній лінії сама заготівля. Фальци загинаються гібамі, і з їх допомогою з’єднуються елементи ковпака на димарі.

На заготовках для кришки ковпака робляться загини по 15 мм з кожного боку. Кришка закріплюється на ковпаку.

В центрі кришки відзначається отвір, відповідний за розмірами параметрами димохідного каналу. Розмір зменшується на 20 мм з кожного боку і вирізується отвір. Отримані пелюстки надрізають по діагоналі і загинаються вгору. На кресленні представлена схема розрізу.

Димник готовий, його можна надіти на димохідну трубу. Процес виготовлення ковпака своїми руками представлений на відео.

Виготовлену флюгарку можна прикрасити флюгером. Для цього потрібну фігурку вирізають з металевого листа і зміцнюють на флюгарке.
