Диммер для світлодіодних ламп 220в: як вибрати і підключити

Сучасний диммер для світлодіодних ламп має складну електричну схему, робота якої полягає в регулюванні світлового потоку. До того ж він служить захистом від перенапруги, виконує роль розподільника навантаження та економить електричний ресурс, продовжуючи термін служби ламп.

Диммер для світлодіодних ламп 220в: як вибрати і підключити

Зміст

  • 1 Знайомимося з пристроєм і роботою диммера
  • 2 Розходження по управлінню
  • 3 Відмінність за типом установки
  • 4 Що таке ШІМ?
  • 5 Сумісність LED ламп з диммерами
  • 6 Розрахунок максимальної кількості ламп
  • 7 Самостійна установка регулятора
  • 8 Саморобний регулятор

Знайомимося з пристроєм і роботою диммера

Регулятори для світлодіодних ламп напругою 220 В схожі по функціональності і будовою з моделями для інших джерел світла. Взагалі – це вимикач з регулювальним колесом або кнопками. На корпусі є підключення до ланцюга для приєднання проводів. Функціональність регулятора полягає у відсіканні амплітуди напруги. Повертаючи колесо або натискаючи кнопки, змінюється яскравість світіння лампи, а значить, і всього освітлення. Диммери для світлодіодних ламп мають свої особливості:

  • діммером не можна регулювати яскравість кожного циклу включення освітлення. Краще це робити періодично. Якщо потрібна менша яскравість світла при кожному включенні, в освітлювальних приладах треба встановити лампи меншої потужності;
  • для роботи димера з LED-лампами обов’язково потрібен дросель. Це пов’язано з тим, що такі моделі розраховані на меншу потужність;
  • LED лампи мають в 10 разів меншу потужність від звичайних джерел світла, що вимагає застосування для них малопотужних діммеров;
  • і, нарешті, основна їх відмінність полягає в регулюванні. Яскравість LED ламп регулюється не пониженням чи підвищенням сили струму, а за рахунок зміни його імпульсів в електромережі.

Саме ці особливості вказують, чому не можна ставити диммер LED ламп з іншими джерелами світла. Вимикач лампи повинні мати сумісність.

Диммер для світлодіодних ламп 220в: як вибрати і підключити

Відмінність з управління

Існують різні види діммеров для світлодіодних ламп, які розрізняються своїм управлінням:

  • механічне управління здійснюється кнопкою або колесом. Механізм може бути поворотний, натискної або поворотно-натискний. Обертанню колеса або натискуванні кнопки змінюється яскравість освітлення;
  • електронне управління має вимикач, у якого варто сенсорний або інфрачервоний датчик;
  • акустична регулювання відбувається за рахунок наявності датчика, що реагує на гучні звуки, наприклад, голос чоловіка. Недоліком такого управління є незапланована зміна яскравості освітлення від звуку випадково падаючих предметів;

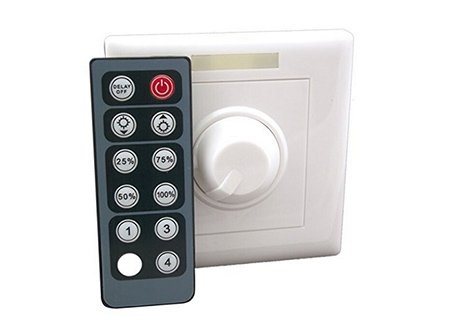

  • дистанційна регулювання виконується через пульт управління. Таким діммером зручно регулювати або вмикати освітлення, не встаючи з місця.

З усіх розглянутих моделей самим надійним можна вважати поворотний вимикач. Його механізм відрізняється простотою і прийнятною ціною. При виконанні монтажу найпростіше знайти комплектуючі. Одним з основних і популярних виробників діммеров вважається фірма Легранд.

Відмінність за типом установки

Сучасні моделі LED діммеров мають великий асортимент, які відрізняються за типом установки:

  • модульні моделі кріплять на DIN-рейку і розташовують у розподільному щиті. Управління ними здійснюють через виносні регулятори. Крім зміни яскравості світіння ламп, вимикач має додаткові функції;
  • моноблочні моделі досить поширені. Їх можна встановити замість звичайного вимикача, але вони повинні мати ШІМ функцію;
  • за типом установки регулятори бувають для прихованої і зовнішньої електропроводки.

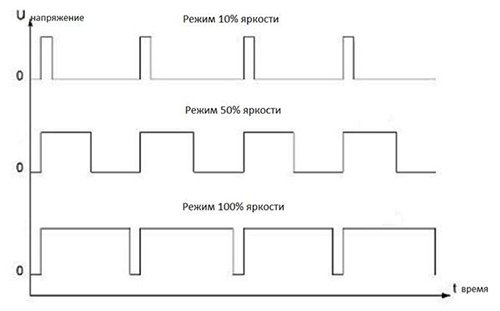

Що таке ШІМ?

Розшифровка ШІМ означає широтно-полюсная модуляція. Вона застосовується для регулювання світіння світлодіодних ламп. Принцип роботи ШІМ генератора полягає у виробленні високочастотного струму близько 200 Гц, який потрібен для роботи LED лампи. Зміна яскравості світіння відбувається від зміни напруги, ширини і часу позитивного імпульсу. На виході ШІМ-генератора утворюється електричний сигнал, при цьому частота і величина струму не змінюються.

Диммер для світлодіодних ламп 220в: як вибрати і підключити

Сумісність LED ламп з диммерами

Щоб дізнатися, який треба придбати диммер, необхідно визначити його сумісність з джерелом світла. Так як LED лампи бувають регульовані і нерегульовані, не будь диммер можна ставити в ланцюг. Деякі виробники випускають LED лампи, що працюють з певним регулятором. Визначити їх сумісність, можна за таблицями, які перебувають у продавців цього виду товару. Перед установкою диммера треба вивчити технічні характеристики джерел світла:

  • Нерегульовані лампи не можна ставити спільно з діммером. Це призведе до їх погану роботу, а при виході з ладу, продавець або виробник відмовить в гарантійному обслуговуванні.
  • Регульовані лампи часто функціонують зі стандартними регуляторами, які працюють за принципом відсічення фази. Але тут треба знати, що на якість затемнення освітлення впливає кількість світлодіодів на комутаторі. Більшості регуляторів для оптимальної роботи потрібна мінімальна навантаження в межах 20-45 Вт. Якщо для досягнення такої потужності достатньо 1 лампи розжарювання, то світлодіодних джерел світла напругою 220 В доведеться підключити 2 або 3 штуки.
  • Якщо для освітлення слід використовувати тільки 1 LED лампу, краще скористатися регулятором низької напруги. Він призначений для регулювання низьковольтного LED освітлення, яке має магнітний трансформатор.

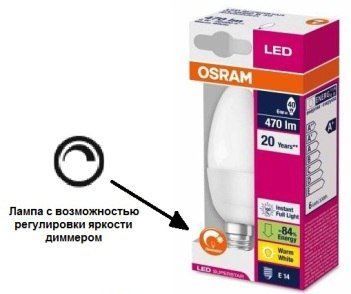

  • При купівлі LED лампи треба звертати увагу на упаковку. Виробники на ній вказують, чи можна використовувати регулятор. Це може бути напис або круглий значок.

    Диммер для світлодіодних ламп 220в: як вибрати і підключити

    Розрахунок максимальної кількості ламп

    При виборі регулятора для встановлення своїми руками на домашнє освітлення необхідно враховувати його потужність. Розрахувати максимальну кількість LED ламп на 220 В за принципом розрахунку звичайних джерел світла не вийде. Найпростіше можна звернутися за консультацією до фахівця або, якщо для освітлення кімнати використовується 1 лампа 220 В, взяти її з собою в магазин і випробувати на працездатність методом підключення до регулятора.

    Але якщо прийнято рішення самостійного розрахунку, давайте розглянемо відмінності між звичайними і світлодіодними джерелами світла 220 В:

    • кількість звичайних джерел світла можна розрахувати діленням максимальної потужності регулятора на потужність однієї лампи;
    • щоб розрахувати максимальну кількість LED джерел світла 220 В, необхідно максимальну потужність регулятора розділити на 10. Отриманий результат розділити на потужність світлодіодної лампи.

    Самостійна установка регулятора

    Процес підключення регулятора своїми руками досить простий:

  • Відключіть на електролічильнику подачу електроенергії.
  • У місці установки треба підрізати електропроводку і зачистити кінці проводів.
  • Подати електрику в мережу і тестером або пробником знайти фазовий провід. Після цього електроенергію знову треба відключити.
  • На регуляторі фазовий провід підключіть до роз’єму з літерою L, а інший провід вставте в роз’єм з літерою N. Після цього затисніть проводу затискачами і перевірте міцність з’єднання.
  • Після того як вся схема зібрана, рівне виставте диммер, відрегулювавши його регулювальними болтами.
  • Зверху закріпіть декоративний кожух і, подавши напруга, випробуйте працездатність системи.
  • На даному етапі, якщо всі прилади освітлення працюють нормально, встановлення регулятора своїми руками можна вважати закінченою.

    Саморобний регулятор

    Схема саморобного диммера досить проста. Якщо в будинку є паяльник і радіодеталі її можна спаяти своїми руками, звичайно, бажано мати хоча б мінімальними навичками радіоделом.

    Диммер для світлодіодних ламп 220в: як вибрати і підключити

    Для виготовлення регулятора своїми руками знадобитися мідний дріт, симистор, два конденсатори, діністор, змінний і постійний резистори, а також паяльник з припоєм. Радіодеталі встановіть на текстолітовій платі, і спаяти їх між собою дротом як зазначено на схемі.

    Принцип роботи саморобної схеми полягає в подачі струму, змінного резистора на неполярний конденсатор. У свою чергу, він заряджається і віддає енергію лампі. Якщо схема зібрана правильно і всі деталі працездатні, регулятор повинен заробити.

    Встановивши самостійно диммер на LED освітлення 220 В, господар зробить крок до створення високотехнологічного житла.
